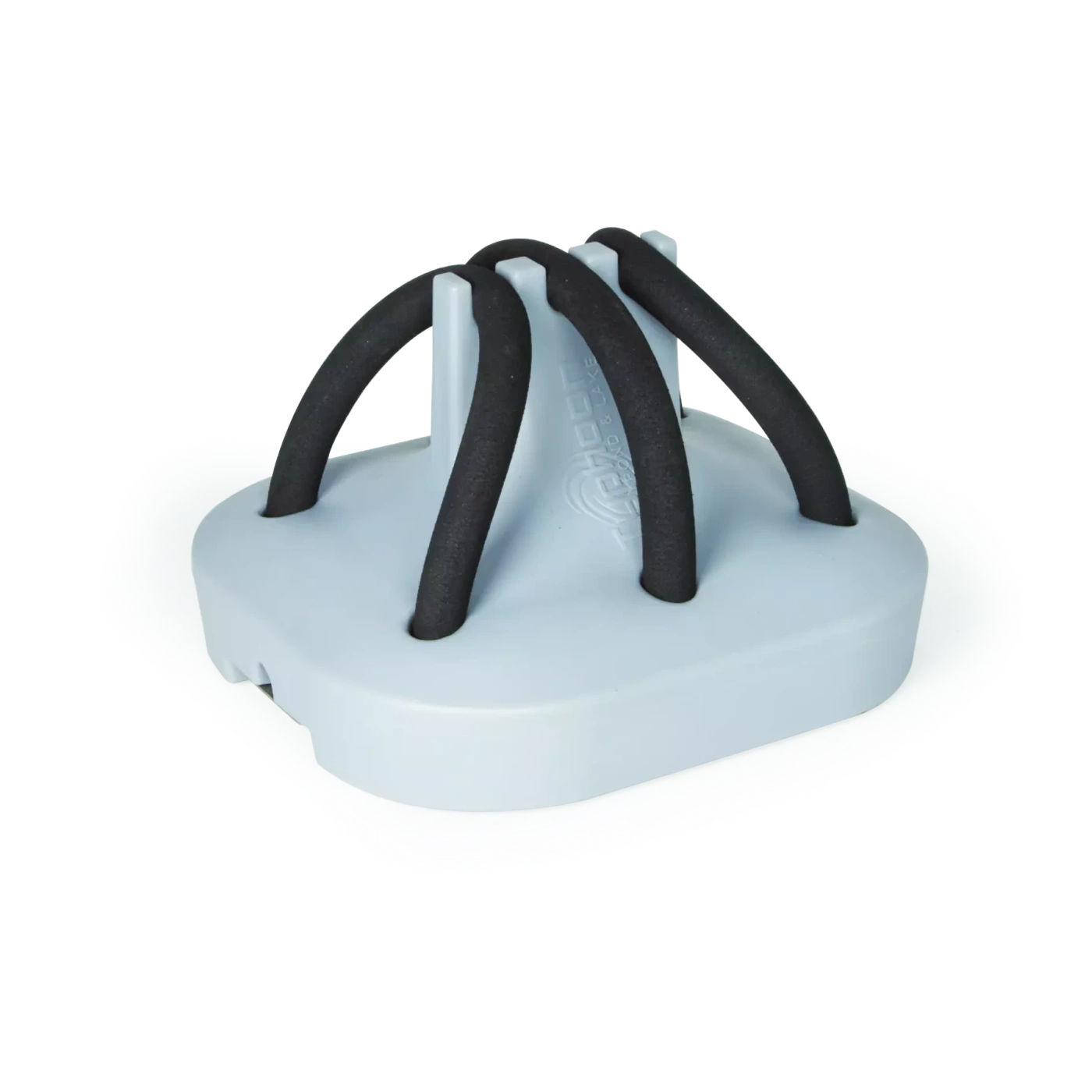

OASE SubFlo Diffuser S – dyfuzor napowietrzający do płytkich zbiorników, o przepływie do 4500 l/h i głębokości do 2 m
- 4500 l/h
- Głębokość do 2 m
- Przewód EPDM
- Bardzo drobne pęcherzyki
- Do wody słodkiej
- Masa 2,241 kg
Ważne przed zakupem: OASE SubFlo Diffuser S jest podwodnym elementem rozprowadzającym powietrze, a nie samodzielnym aeratorem z kompresorem. Do działania wymaga doprowadzenia powietrza z kompatybilnej jednostki OASE SubFlo Base 4 S oraz odpowiednio dobranego przewodu. Dyfuzor jest dostarczany bez wypełnienia i przed umieszczeniem na dnie należy ustabilizować go piaskiem lub żwirem.
Opis produktu
OASE SubFlo Diffuser S – napowietrzanie płytkich stawów, niecek i zbiorników wodnych
OASE SubFlo Diffuser S to podwodny dyfuzor przeznaczony do równomiernego rozprowadzania powietrza w płytkich strefach wodnych. Model współpracuje z systemem SubFlo Base 4 S i może pracować na głębokości do 2 m. Maksymalna ilość doprowadzanego powietrza wynosi 4500 l/h.
Dyfuzor może być wykorzystywany w stawach, nieckach i innych zbiornikach z wodą słodką, w których potrzebne jest utworzenie podwodnego punktu napowietrzania. Dobór liczby dyfuzorów, długości przewodów oraz rozmieszczenia punktów powinien uwzględniać kształt zbiornika, głębokość, profil dna i wydajność źródła powietrza.
Wytłaczany przewód EPDM i bardzo drobne pęcherzyki

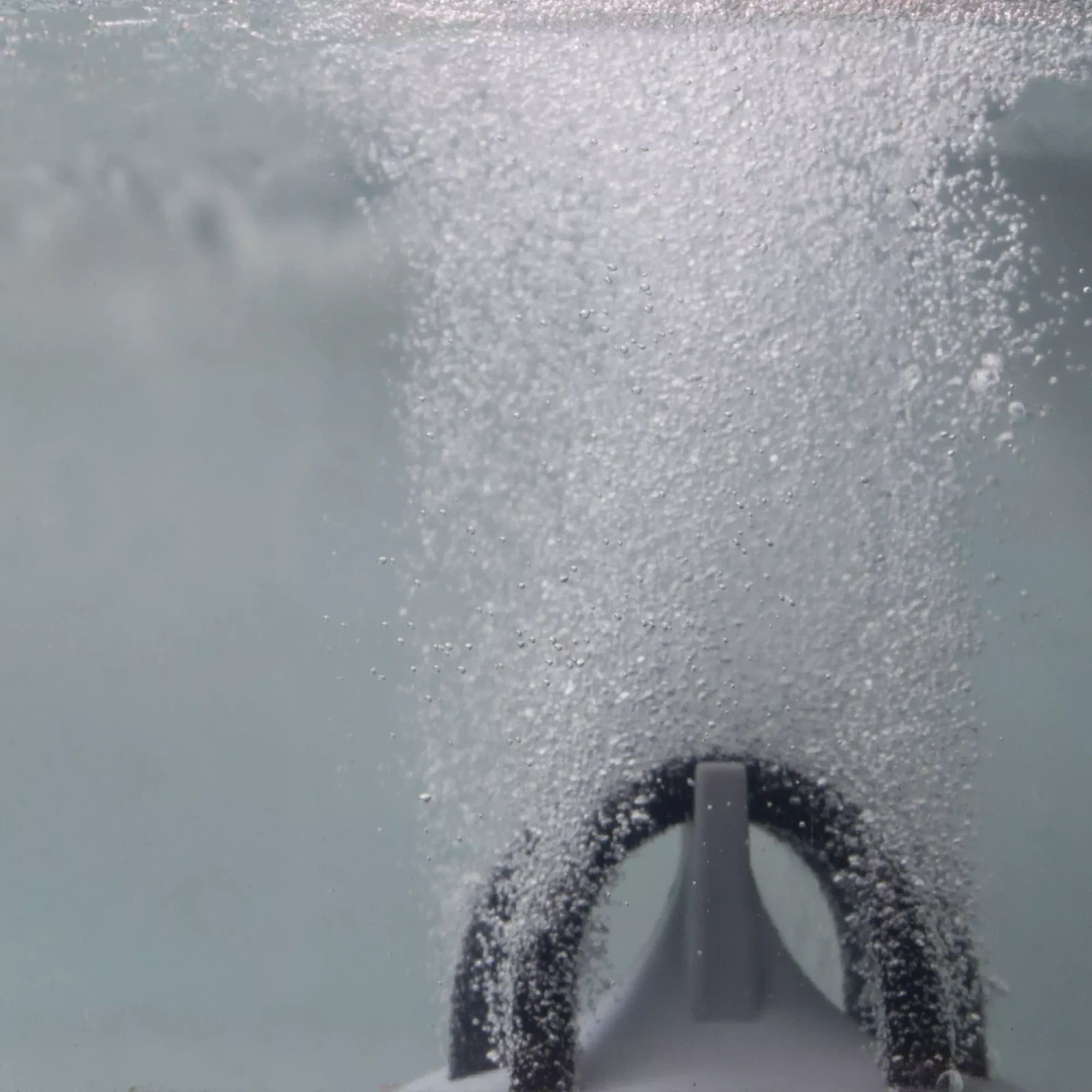

Elementem roboczym dyfuzora jest wytłaczany przewód wykonany z EPDM. Powietrze jest uwalniane przez jego powierzchnię w postaci bardzo drobnych pęcherzyków. Duża liczba niewielkich pęcherzyków zwiększa powierzchnię kontaktu powietrza z wodą i wspiera sprawną wymianę gazową.
Unoszące się pęcherzyki wywołują ruch wody ku powierzchni. Powstająca cyrkulacja pomaga mieszać wodę w obrębie obsługiwanej strefy i równomiernie rozprowadzać doprowadzane powietrze. Efekt pracy zależy od głębokości ustawienia, ilości powietrza oraz warunków występujących w konkretnym zbiorniku.
Konstrukcja zoptymalizowana pod kątem równomiernego przepływu
Wewnętrzna geometria dyfuzora została opracowana tak, aby powietrze było rozprowadzane możliwie równomiernie na całej długości przewodu dyfuzyjnego. Ogranicza to sytuację, w której większość przepływu wydostaje się tylko w jednym miejscu, i wspiera efektywne wykorzystanie powietrza dostarczanego przez jednostkę bazową.
Maksymalna wartość 4500 l/h określa górną ilość powietrza przewidzianą dla tego modelu. Rzeczywiste ustawienie przepływu powinno być dopasowane do całej instalacji, długości przewodu, liczby podłączonych punktów i warunków pracy.

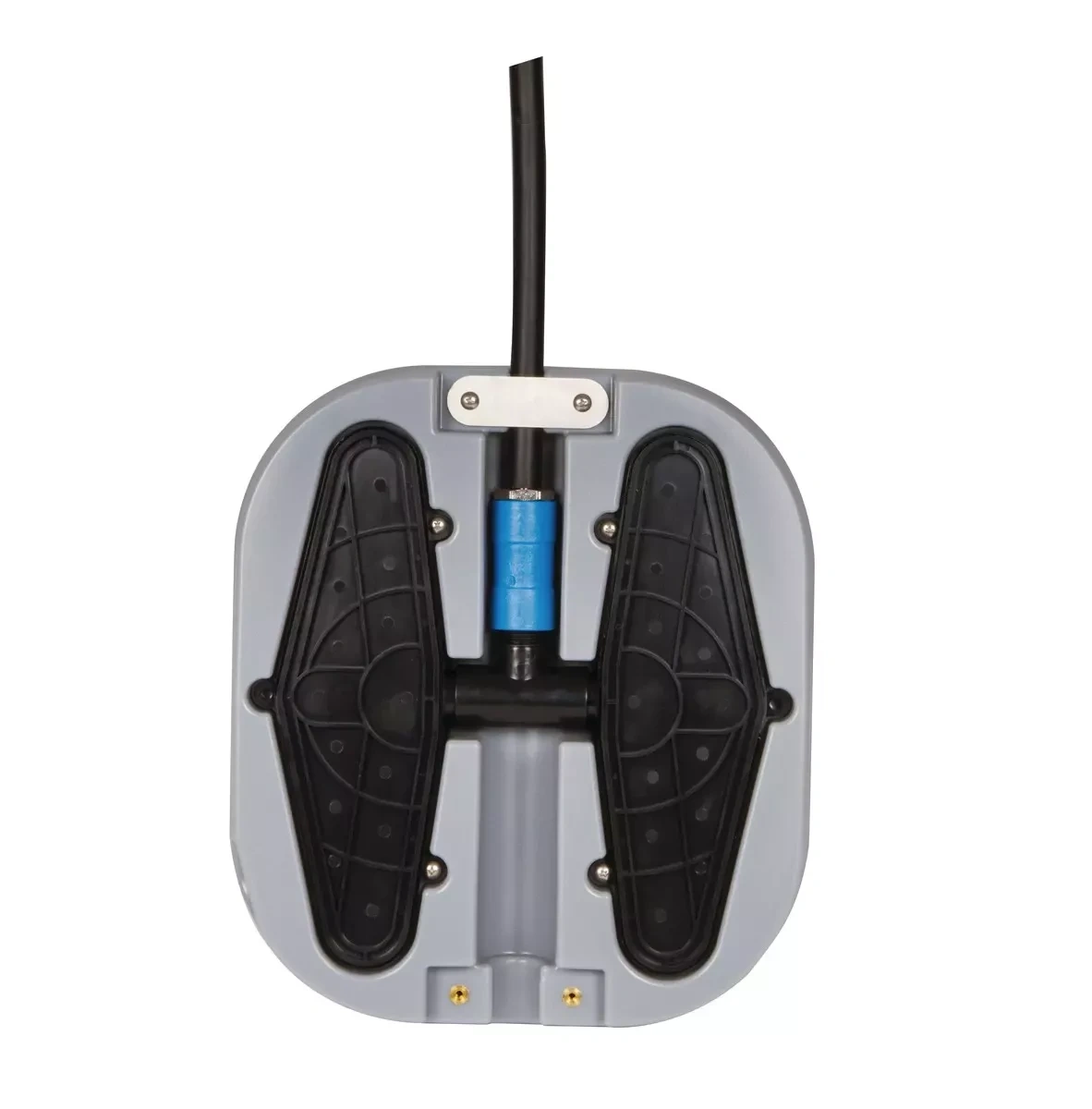

Obudowa napełniana piaskiem lub żwirem
SubFlo Diffuser S jest dostarczany pusty, co ogranicza masę transportową produktu. Przed zanurzeniem obudowę można wypełnić dostępnym na miejscu piaskiem lub żwirem. Materiał obciążający pomaga utrzymać dyfuzor w wybranym położeniu na dnie płytkiej strefy wodnej.
Zintegrowane odciążenie wspiera bezpieczne prowadzenie przewodu, a elementy wykonane ze stali nierdzewnej zwiększają odporność konstrukcji w warunkach podwodnych. Grubościenna budowa została zaprojektowana z myślą o trwałości oraz ograniczeniu wpływu osadów i zanieczyszczeń.
OASE SubFlo Diffuser S – główne cechy i funkcje
SubFlo Diffuser S łączy maksymalny przepływ 4500 l/h, pracę na głębokości do 2 m, przewód dyfuzyjny EPDM oraz obudowę, którą można napełnić na miejscu piaskiem lub żwirem. Model jest przeznaczony do wody słodkiej i współpracy z jednostką OASE SubFlo Base 4 S.
Przepływ do 4500 l/h
- Maksymalna ilość powietrza przewidziana dla dyfuzora.
- Parametr należy uwzględnić przy regulacji jednostki bazowej.
- Rzeczywisty przepływ zależy od konfiguracji instalacji.
Głębokość do 2 m
- Wariant S przeznaczony do płytkich stref wodnych.
- Możliwość ustawienia dyfuzora bezpośrednio na dnie.
- Nie zastępuje wariantu przeznaczonego do głębokiej wody.
Bardzo drobne pęcherzyki
- Duża powierzchnia kontaktu powietrza z wodą.
- Wsparcie wymiany gazowej w obsługiwanej strefie.
- Ruch pęcherzyków pomaga wywoływać cyrkulację wody.
Wytłaczany przewód EPDM
- Elastyczny element odpowiadający za rozpraszanie powietrza.
- Konstrukcja przeznaczona do równomiernej dyfuzji.
- Technologia dostosowana do pracy pod powierzchnią wody.
Równomierny rozdział powietrza
- Przepływ rozprowadzany wzdłuż przewodu dyfuzyjnego.
- Ograniczenie miejscowego skupienia większości pęcherzyków.
- Efektywne wykorzystanie powietrza z jednostki bazowej.
Napełnianie na miejscu
- Obudowę można wypełnić piaskiem lub żwirem.
- Materiał obciążający stabilizuje produkt na dnie.
- Dyfuzor jest dostarczany bez ciężkiego wypełnienia.
Zintegrowane odciążenie
- Wsparcie bezpiecznego prowadzenia przewodu powietrznego.
- Ograniczenie obciążenia połączenia podczas ustawiania produktu.
- Praktyczna konstrukcja ułatwiająca montaż instalacji.
Trwała konstrukcja
- Grubościenna obudowa odporna na warunki pracy pod wodą.
- Wysokiej jakości elementy ze stali nierdzewnej.
- Budowa ograniczająca wpływ osadów i zanieczyszczeń.
Do wody słodkiej
- Przeznaczenie do stawów, niecek i płytkich zbiorników.
- Produkt nie jest przeznaczony do wody basenowej.
- Produkt nie jest przeznaczony do wody słonej.
System SubFlo Base 4 S
- Proste połączenie z kompatybilną jednostką bazową.
- Dyfuzor nie posiada własnego źródła sprężonego powietrza.
- Przewód i konfigurację systemu należy dobrać oddzielnie.
Najważniejsze technologie i rozwiązania konstrukcyjne OASE SubFlo Diffuser S
Dyfuzja EPDM, równomierny przepływ, stabilizacja i trwałe połączenia
Cztery moduły przedstawiają rozwiązania odpowiadające za tworzenie bardzo drobnych pęcherzyków, rozprowadzanie powietrza, stabilne ustawienie produktu na dnie oraz ochronę przewodu i elementów konstrukcyjnych.
Płytkie strefy
Wariant S jest przeznaczony do pracy na głębokości maksymalnie 2 m.
Woda słodka
Model jest odpowiedni do wody słodkiej, ale nie do basenów ani instalacji z wodą słoną.
SubFlo Base 4 S
Kompatybilna jednostka bazowa dostarcza i rozdziela powietrze do podłączonych dyfuzorów.
SubFlo Diffuser S w systemie napowietrzania – działanie i prawidłowy dobór
4500 L/H • DO 2 M • SUBFLO BASE 4 SDoprowadź powietrze do dna i rozprosz je w postaci drobnych pęcherzyków
Jednostka SubFlo Base 4 S wytwarza i rozdziela przepływ, a odpowiednio dobrany przewód prowadzi powietrze do dyfuzora. Przewód EPDM uwalnia pęcherzyki w wodzie. Ich ruch ku powierzchni wspiera wymianę gazową i cyrkulację w obrębie płytkiej strefy.
- Przepływ maksymalny
- 4500 l/h
- Głębokość maksymalna
- 2 m
- Rodzaj wody
- słodka
- Jednostka bazowa
- SubFlo Base 4 S
Wytwarzanie przepływu
Kompatybilna jednostka SubFlo Base 4 S dostarcza powietrze do obiegu instalacji.
Transport do dna
Przewód prowadzi powietrze do wybranego punktu w płytkiej części zbiornika.
Drobna dyfuzja
Przewód EPDM rozprasza powietrze w postaci dużej liczby drobnych pęcherzyków.
Cyrkulacja wody
Pęcherzyki unoszą się i wywołują ruch wody w obrębie obsługiwanej strefy.
Nie dobieraj liczby dyfuzorów wyłącznie na podstawie powierzchni lustra wody
Przy planowaniu systemu uwzględnij maksymalną głębokość 2 m, kształt i profil dna, liczbę płytkich niecek, długość tras przewodów oraz możliwości jednostki bazowej. Dyfuzory powinny zostać rozmieszczone tak, aby obejmowały strefy wymagające rzeczywistego napowietrzania i cyrkulacji.
Wypełnij obudowę, zabezpiecz przewód i sprawdź zgodność całego systemu
Ustabilizuj dyfuzor piaskiem lub żwirem, poprowadź przewód bez ostrych zagięć i naprężeń oraz ustaw produkt na odpowiednim podłożu. Nie przekraczaj maksymalnej głębokości 2 m ani maksymalnego przepływu 4500 l/h. Uruchamiaj instalację dopiero po sprawdzeniu wszystkich połączeń i konfiguracji jednostki bazowej.
Zawartość zestawu OASE SubFlo Diffuser S
Oferta obejmuje jeden dyfuzor OASE SubFlo Diffuser S w konfiguracji fabrycznej. Produkt jest dostarczany bez materiału obciążającego i wymaga połączenia z odpowiednio przygotowanym systemem doprowadzania powietrza.
SubFlo Diffuser S – kompletny podwodny element dyfuzyjny
Dyfuzor zawiera zintegrowane elementy potrzebne do rozpraszania doprowadzonego powietrza. Jednostkę bazową, przewód prowadzący powietrze oraz materiał do wypełnienia obudowy należy dobrać i przygotować osobno.
01 Dyfuzor napowietrzający
- 1 × OASE SubFlo Diffuser S
- Numer produktu / SKU / MPN: 99095
02 Przewód dyfuzyjny
- Zintegrowany wytłaczany przewód EPDM
- Do tworzenia bardzo drobnych pęcherzyków powietrza
03 Obudowa do wypełnienia
- Grubościenna konstrukcja dostarczana pusta
- Przeznaczona do napełnienia piaskiem lub żwirem
04 Elementy połączeniowe
- Zintegrowane odciążenie przewodu
- Wysokiej jakości elementy ze stali nierdzewnej
— Elementy dobierane osobno
- Jednostka bazowa OASE SubFlo Base 4 S
- Przewód powietrzny dopasowany do trasy instalacji
- Piasek lub żwir do wypełnienia i stabilizacji obudowy
- Pozostałe elementy systemu zależne od projektu zbiornika
Przed zanurzeniem dyfuzor należy przygotować do pracy. Napełnij obudowę odpowiednim materiałem, sprawdź stabilność zamknięcia, podłącz przewód bez nadmiernego naprężenia i upewnij się, że cała instalacja jest zgodna z parametrami SubFlo Diffuser S.
Dane techniczne OASE SubFlo Diffuser S 99095
Identyfikacja produktu
- Producent
- OASE
- Model
- SubFlo Diffuser S
- SKU / MPN / numer produktu
- 99095
- EAN / GTIN-12
- 198318011587
- Typ produktu
- Podwodny dyfuzor napowietrzający do płytkich stref wodnych
- Rodzina produktów
- OASE SubFlo
- Wariant
- S – do płytkiej wody
Parametry pracy
- Maksymalna ilość powietrza
- 4500 l/h
- Maksymalna głębokość wody
- 2,00 m
- Medium robocze
- Powietrze
- Sposób rozprowadzania powietrza
- Bardzo drobne pęcherzyki uwalniane przez przewód dyfuzyjny
- Przeznaczenie
- Płytkie stawy, niecki i zbiorniki wodne
Zgodność z rodzajem wody
- Woda słodka
- Tak
- Woda basenowa
- Nie
- Woda słona
- Nie
Konstrukcja
- Materiał przewodu dyfuzyjnego
- EPDM
- Technologia przewodu
- Wytłaczany przewód do bardzo drobnej dyfuzji powietrza
- Rozdział powietrza
- Konstrukcja zoptymalizowana pod kątem równomiernego przepływu
- Obudowa
- Grubościenna, dostarczana bez wypełnienia
- Materiał do stabilizacji
- Piasek lub żwir dodawany na miejscu
- Odciążenie przewodu
- Tak, zintegrowane
- Elementy metalowe
- Wysokiej jakości stal nierdzewna
Kompatybilność systemowa
- Kompatybilna jednostka bazowa
- OASE SubFlo Base 4 S
- Własny kompresor
- Nie
- Wymagane doprowadzenie powietrza
- Tak, z kompatybilnej instalacji SubFlo
- Przewód do jednostki bazowej
- Dobierany osobno do długości i trasy instalacji
Liczbę dyfuzorów i konfigurację przewodów należy dobrać do parametrów jednostki bazowej oraz geometrii konkretnego zbiornika. Nie stosuj uniwersalnego przelicznika liczby dyfuzorów wyłącznie na podstawie powierzchni lustra wody.
Masa i sposób dostawy
- Masa netto
- 2,241 kg
- Stan obudowy przy dostawie
- Pusta, bez piasku lub żwiru
- Cel dostawy bez wypełnienia
- Ograniczenie masy i kosztów transportu
Przed uruchomieniem kompletnego systemu
Sprawdź dokumentację jednostki bazowej, wymagania dotyczące przewodów i konfiguracji przepływu. Dyfuzor ustaw na stabilnym dnie, po prawidłowym wypełnieniu obudowy. Nie stosuj produktu w wodzie basenowej ani słonej i nie przekraczaj parametrów podanych dla modelu SubFlo Diffuser S.
FAQ – OASE SubFlo Diffuser S
Najważniejsze informacje przed zakupem i przygotowaniem instalacji
Sprawdź kompatybilność z jednostką bazową, maksymalną głębokość, wymagany przepływ, sposób stabilizacji oraz przeznaczenie względem rodzaju wody.
01 Czy OASE SubFlo Diffuser S ma własny kompresor? +
Nie. SubFlo Diffuser S jest elementem rozpraszającym doprowadzone powietrze. Do pracy wymaga kompatybilnego źródła powietrza, przede wszystkim jednostki OASE SubFlo Base 4 S, oraz odpowiednio dobranego przewodu.
02 Z jaką jednostką bazową współpracuje SubFlo Diffuser S? +
Producent wskazuje możliwość prostego połączenia dyfuzora z podwodnym aeratorem OASE SubFlo Base 4 S. Przed montażem należy sprawdzić konfigurację rozdzielaczy, przewodów i dostępnego przepływu powietrza.
03 Na jakiej maksymalnej głębokości może pracować dyfuzor? +
Maksymalna głębokość wody dla modelu SubFlo Diffuser S wynosi 2,00 m. Jest to wariant przeznaczony do płytkich stref wodnych.
04 Jaki jest maksymalny przepływ powietrza? +
Maksymalna ilość powietrza podana przez producenta wynosi 4500 l/h. Ustawienie robocze należy dopasować do jednostki bazowej, liczby obiegów, długości przewodów i głębokości ustawienia dyfuzora.
05 Czy obudowę trzeba napełnić przed zanurzeniem? +
Tak. Produkt jest dostarczany pusty, aby ograniczyć masę transportową. Na miejscu obudowę można wypełnić piaskiem lub żwirem, co pomaga stabilnie ustawić dyfuzor na dnie.
06 Czy dyfuzor nadaje się do wody słonej lub basenu? +
Nie. SubFlo Diffuser S jest odpowiedni do wody słodkiej. Według specyfikacji producenta nie jest przeznaczony do wody basenowej ani do wody słonej.
07 Dlaczego przewód dyfuzyjny wykonano z EPDM? +
Wytłaczany przewód EPDM umożliwia uwalnianie bardzo drobnych pęcherzyków i równomierne rozprowadzanie powietrza. Rozwiązanie wspiera wymianę gazową oraz cyrkulację wody w obsługiwanej płytkiej strefie.
08 Ile dyfuzorów należy zastosować w jednym zbiorniku? +
Liczba punktów zależy od kształtu zbiornika, głębokości, profilu dna, rozmieszczenia płytkich stref, długości przewodów i wydajności jednostki bazowej. Przed zakupem warto przygotować plan instalacji zamiast stosować sztywny przelicznik powierzchni na jeden dyfuzor.
