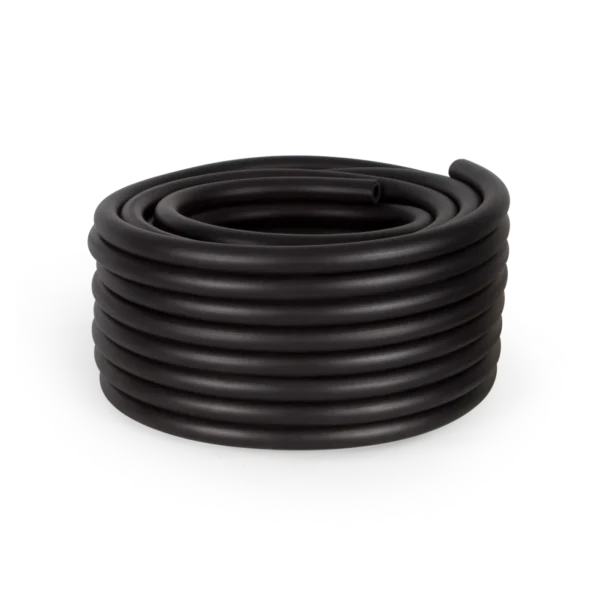

OASE SubFlo Tubing H 30 m 99415 – obciążony wąż powietrzny PVC do systemu napowietrzania SubFlo
- Długość 30 m
- Obciążona konstrukcja
- PVC
- Średnica wewnętrzna 8 mm
- Złącze Push-In
- Masa 9,12 kg
Ważne przed zakupem: OASE SubFlo Tubing H 30 m jest przewodem transportującym powietrze, a nie samodzielnym aeratorem ani elementem wytwarzającym pęcherzyki. Do utworzenia działającej instalacji potrzebne są kompatybilna jednostka OASE SubFlo Base, odpowiedni SubFlo Diffuser oraz prawidłowo wykonane połączenia.
Opis produktu
OASE SubFlo Tubing H 30 m – podwodny przewód powietrzny do systemu SubFlo
OASE SubFlo Tubing H 30 m to grubościenny, obciążony wąż powietrzny przeznaczony do prowadzenia instalacji po dnie stawu, jeziora lub innego zbiornika z wodą słodką. Przewód łączy zanurzone dyfuzory SubFlo z odpowiednio dobranymi jednostkami SubFlo Base i odpowiada za transport powietrza pomiędzy elementami kompletnego systemu napowietrzania.
Odcinek o długości 30 m ułatwia zaplanowanie trasy od jednostki bazowej do punktu napowietrzania. Podczas doboru należy uwzględnić nie tylko odległość w linii prostej, lecz także zejście przewodu z brzegu, ukształtowanie dna, głębokość, przeszkody oraz niewielki zapas potrzebny do wykonania bezpiecznych połączeń.
Obciążona konstrukcja samoczynnie opadająca na dno
Wąż ma konstrukcję zaprojektowaną do pracy na dnie zbiornika. Grube ścianki i zintegrowane obciążenie sprawiają, że przewód samoczynnie tonie i nie wymaga stosowania dodatkowych ciężarków. Pomaga to ograniczyć unoszenie się instalacji w toni wodnej oraz utrzymać jej przebieg bliżej zaplanowanej trasy.
Stabilne ułożenie przewodu poprawia także estetykę instalacji, ponieważ ogranicza widoczność węża przy powierzchni. Podczas montażu należy jednak unikać ostrych zagięć, skręcenia, przygniecenia i nadmiernego naprężenia, które mogłyby utrudniać przepływ powietrza albo obciążać miejsca połączeń.
Elastyczne i stabilne wymiarowo PVC
Przewód został wykonany z wysokiej jakości PVC. Materiał pozostaje elastyczny i stabilny wymiarowo również przy dużych zmianach temperatury, dzięki czemu wąż może być wykorzystywany w instalacjach pracujących przez cały rok. Solidna konstrukcja wspiera długotrwałą i niezawodną eksploatację w warunkach podwodnych.
Niklowane złącze Push-In do opcjonalnego przedłużenia
Rolka przewodu jest dostarczana z niklowanym złączem typu Push-In. Element umożliwia opcjonalne połączenie z kolejnym, odpowiednim odcinkiem przewodu. Przed przedłużeniem instalacji należy sprawdzić zgodność komponentów oraz wpływ całkowitej długości trasy, głębokości i strat ciśnienia na pracę systemu.
SubFlo Tubing H nie rozprasza powietrza bezpośrednio w wodzie. Jego zadaniem jest doprowadzenie powietrza do właściwego dyfuzora, który tworzy pęcherzyki w wybranym punkcie zbiornika. Dlatego przewód należy dobierać razem z jednostką bazową i dyfuzorem odpowiednim dla konkretnej konfiguracji systemu OASE SubFlo.
OASE SubFlo Tubing H 30 m – główne cechy i funkcje
SubFlo Tubing H 30 m łączy długość 30 m, obciążoną i grubościenną konstrukcję, elastyczne PVC, średnicę wewnętrzną 8 mm oraz niklowane złącze Push-In umożliwiające opcjonalne przedłużenie instalacji.
Długość 30 m
- Gotowy odcinek przewodu do prowadzenia instalacji SubFlo.
- Umożliwia połączenie jednostki bazowej z zanurzonym dyfuzorem.
- Trasę należy wyznaczyć z uwzględnieniem profilu dna i zapasu montażowego.
Samoczynne opadanie
- Obciążona konstrukcja przeznaczona do układania na dnie.
- Ogranicza unoszenie przewodu w toni wodnej.
- Nie wymaga dokładania osobnych ciężarków do węża.
Wysokiej jakości PVC
- Materiał elastyczny i stabilny wymiarowo.
- Odporność użytkowa na duże zmiany temperatury.
- Przystosowanie do całorocznego wykorzystania w systemie.
Średnica wewnętrzna 8 mm
- Parametr otworu podany przez producenta.
- Ważny przy sprawdzaniu zgodności połączeń i złączy.
- Nie należy zastępować przewodu elementem o przypadkowej średnicy.
Złącze Push-In w zestawie
- Niklowany element do opcjonalnego przedłużenia przewodu.
- Ułatwia wykonanie połączenia z odpowiednim odcinkiem węża.
- Każde przedłużenie należy uwzględnić w projekcie instalacji.
Transport powietrza
- Przewód prowadzi powietrze od jednostki bazowej do dyfuzora.
- Nie ma własnego kompresora ani powierzchni dyfuzyjnej.
- Stanowi jeden z elementów kompletnego systemu SubFlo.
Najważniejsze rozwiązania konstrukcyjne OASE SubFlo Tubing H 30 m
Obciążenie, grube ścianki, stabilne PVC i możliwość przedłużenia
Konstrukcja przewodu została podporządkowana bezpiecznemu transportowi powietrza po dnie zbiornika. Najważniejsze cechy dotyczą stabilnego ułożenia, odporności materiału i prawidłowego połączenia elementów systemu.
Zintegrowane obciążenie
Wąż samoczynnie opada i pozostaje przy dnie bez konieczności mocowania dodatkowych ciężarków wzdłuż trasy.
Grubościenna konstrukcja
Solidne ścianki wspierają trwałość przewodu i stabilne prowadzenie instalacji w warunkach podwodnych.
Elastyczność i stabilność wymiarowa
Wysokiej jakości PVC zachowuje elastyczność i formę również podczas dużych zmian temperatury.
Niklowane złącze przedłużające
Dołączone złącze Push-In pozwala opcjonalnie połączyć przewód z kolejnym kompatybilnym odcinkiem.
Jaką rolę pełni OASE SubFlo Tubing H w systemie napowietrzania?
BASE → TUBING H → DIFFUSERPrzewód łączy źródło powietrza z punktem dyfuzji w wodzie
Jednostka OASE SubFlo Base dostarcza powietrze, przewód SubFlo Tubing H prowadzi je po dnie zbiornika, a właściwy SubFlo Diffuser rozprasza powietrze w wodzie. Każdy element realizuje inną funkcję i dopiero kompletna konfiguracja tworzy działający system napowietrzania.
- Długość przewodu
- 30 m
- Średnica wewnętrzna
- 8 mm
- Materiał
- PVC
- Masa netto
- 9,12 kg
OASE SubFlo Base
Kompatybilna jednostka bazowa wytwarza i rozdziela przepływ kierowany do poszczególnych obiegów instalacji.
SubFlo Tubing H 30 m
Obciążony przewód prowadzi powietrze po dnie od jednostki bazowej do zanurzonego punktu napowietrzania.
OASE SubFlo Diffuser
Dopiero dyfuzor uwalnia doprowadzone powietrze w postaci pęcherzyków w wybranej strefie zbiornika.
Nie dobieraj długości przewodu bez uwzględnienia całego systemu
Całkowita długość trasy, głębokość ustawienia dyfuzora, liczba obiegów, parametry jednostki bazowej i sposób wykonania połączeń wpływają na pracę instalacji. Przewód prowadź bez ostrych zagięć, skręcenia i nadmiernego naprężenia.
Zawartość zestawu OASE SubFlo Tubing H 30 m
OASE SubFlo Tubing H 30 m – obciążony przewód powietrzny z elementem połączeniowym
Oferta obejmuje fabryczny odcinek obciążonego przewodu powietrznego OASE SubFlo Tubing H o długości 30 m oraz niklowane złącze typu Push-In. Produkt stanowi element połączeniowy kompletnego systemu napowietrzania OASE SubFlo.
01 Obciążony przewód powietrzny
- 1 × OASE SubFlo Tubing H 30 m
- Grubościenna konstrukcja wykonana z elastycznego PVC
- Przewód przeznaczony do transportowania powietrza
- SKU / MPN / numer produktu: 99415
02 Niklowane złącze Push-In
- 1 × złącze typu Push-In
- Przeznaczone do opcjonalnego przedłużenia przewodu
- Umożliwia wykonanie połączenia w odpowiednio dobranej instalacji
— Elementy niewchodzące w skład zestawu
- Jednostka bazowa OASE SubFlo Base
- Dyfuzor OASE SubFlo Diffuser
- Dodatkowe odcinki przewodu i pozostałe złącza
- Kompresor lub inne zewnętrzne źródło powietrza
- Pozostałe akcesoria zależne od konfiguracji systemu
SubFlo Tubing H nie jest kompletnym zestawem napowietrzającym. Do działania wymaga połączenia z właściwie dobraną jednostką bazową oraz dyfuzorem. Przed montażem sprawdź stan przewodu i złącza, a trasę instalacji poprowadź bez ostrych załamań, skręcenia i nadmiernego naprężenia.
Dane techniczne OASE SubFlo Tubing H 30 m 99415
Identyfikacja produktu
- Producent
- OASE
- Model
- SubFlo Tubing H 30 m
- SKU / MPN / numer produktu
- 99415
- EAN / GTIN-12
- 198318014762
- Typ produktu
- Obciążony wąż powietrzny do systemu napowietrzania
- Rodzina produktów
- OASE SubFlo
- Wariant
- H – przewód grubościenny i obciążony
Wymiary i materiał
- Długość przewodu
- 30 m
- Średnica wewnętrzna otworu
- 8 mm
- Materiał
- PVC
- Masa netto
- 9,12 kg
- Konstrukcja ścianek
- Grubościenna
- Konstrukcja obciążona
- Tak, przewód samoczynnie opada na dno
Właściwości użytkowe
- Główna funkcja
- Transport powietrza od jednostki SubFlo Base do dyfuzora SubFlo
- Miejsce prowadzenia przewodu
- Po dnie zbiornika wodnego
- Wymagane dodatkowe ciężarki
- Nie
- Elastyczność przy zmianach temperatury
- Tak, materiał pozostaje elastyczny
- Stabilność wymiarowa
- Tak, również przy dużych zmianach temperatury
- Zastosowanie całoroczne
- Tak, zgodnie z przeznaczeniem i konfiguracją systemu
Połączenia i możliwość rozbudowy
- Złącze w zestawie
- Niklowane złącze typu Push-In
- Możliwość opcjonalnego przedłużenia
- Tak, przy użyciu kompatybilnego przewodu i dołączonego złącza
- Własny kompresor
- Nie
- Własna powierzchnia dyfuzyjna
- Nie
- Wymagana jednostka bazowa
- Tak, kompatybilna jednostka OASE SubFlo Base
- Wymagany dyfuzor
- Tak, odpowiedni OASE SubFlo Diffuser
Producent przewiduje możliwość opcjonalnego przedłużenia przewodu. Całkowitą długość instalacji należy jednak dobrać z uwzględnieniem parametrów jednostki bazowej, głębokości, liczby obiegów i strat ciśnienia występujących w kompletnej trasie.
Zgodność z rodzajem wody
- Woda słodka
- Tak
- Woda basenowa
- Nie
- Woda słona
- Nie
Przed wyznaczeniem trasy przewodu
Zmierz rzeczywistą drogę od jednostki bazowej do dyfuzora, uwzględniając zejście z brzegu, głębokość, profil dna, przeszkody i zapas przy połączeniach. Przewód układaj bez ostrych łuków, skręcenia oraz naprężenia przy jednostce i dyfuzorze.
FAQ – OASE SubFlo Tubing H 30 m
Najważniejsze informacje przed doborem i montażem przewodu
Sprawdź funkcję węża, sposób układania na dnie, możliwość przedłużenia oraz elementy wymagane do zbudowania systemu.
01 Czy OASE SubFlo Tubing H samodzielnie napowietrza wodę? +
Nie. Jest to przewód służący do transportu powietrza. Do działania potrzebuje kompatybilnej jednostki SubFlo Base, a pęcherzyki w wodzie wytwarza osobno dobrany SubFlo Diffuser.
02 Czy przewód sam opada na dno? +
Tak. Grubościenna i obciążona konstrukcja powoduje samoczynne opadanie przewodu oraz ogranicza jego unoszenie w toni wodnej. Nie trzeba stosować dodatkowych ciężarków wzdłuż węża.
03 Czy przewód można przedłużyć? +
Tak. Producent dołącza niklowane złącze Push-In umożliwiające opcjonalne przedłużenie. Całkowitą długość trasy trzeba dobrać do parametrów kompletnego systemu i przewidywanych strat ciśnienia.
04 Czy produkt nadaje się do wody słonej lub basenowej? +
Nie. SubFlo Tubing H jest przeznaczony do wody słodkiej. Producent nie przewiduje stosowania go w wodzie basenowej ani w wodzie słonej.
05 Czy jednostka bazowa i dyfuzor są częścią zestawu? +
Nie. Oferta obejmuje przewód SubFlo Tubing H 30 m oraz niklowane złącze Push-In. Jednostkę bazową, dyfuzor i pozostałe elementy instalacji należy dobrać oddzielnie.
