OASE SubFlo Base 4 S – profesjonalny aerator podwodny do płytkich zbiorników o powierzchni do 2000 m²
- 14 400 l/h
- Kompresor SAS 240
- 2–4 dyfuzory
- Głębokość do 2 m
- 160 W
- 230 V
Ważne przed zakupem: OASE SubFlo Base 4 S jest jednostką bazową profesjonalnego systemu napowietrzania. Do utworzenia punktów napowietrzania należy dobrać od 2 do 4 dyfuzorów SubFlo Diffuser S oraz odpowiednie przewody SubFlo Tubing. Liczba dyfuzorów, wariant przewodów i ich rozmieszczenie zależą od powierzchni, głębokości oraz kształtu zbiornika.
Opis produktu
OASE SubFlo Base 4 S – napowietrzanie płytkich stawów i zbiorników wodnych
OASE SubFlo Base 4 S to profesjonalna jednostka bazowa podwodnego systemu napowietrzania, przeznaczona do płytkich stref wodnych o głębokości do 2,0 m. Zależnie od geometrii akwenu, jego głębokości i rozmieszczenia punktów napowietrzania model może być stosowany w zbiornikach o powierzchni do około 2000 m².
Kompresor SAS 240 i osobna regulacja 2–4 obiegów

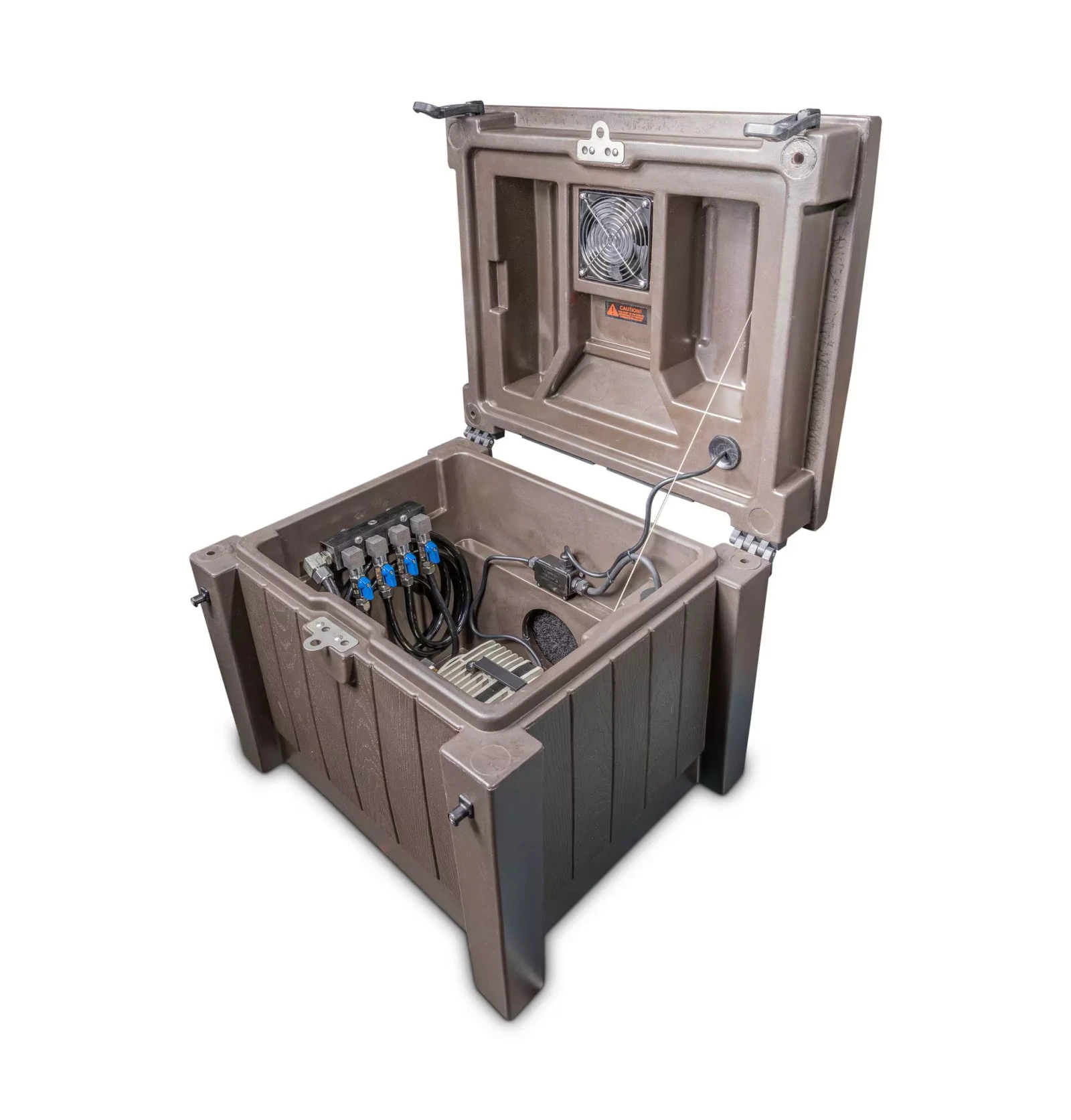

Fabrycznie zamontowany kompresor SAS 240 zapewnia przepływ do 240 l/min, czyli maksymalnie 14 400 l/h, przy poborze mocy 160 W. Dołączone bloki rozdziału powietrza umożliwiają niezależną regulację obiegów prowadzących do 2–4 dyfuzorów, co pomaga dopasować instalację do odległości i położenia poszczególnych stref.
Drobne pęcherzyki oraz ochrona podzespołów

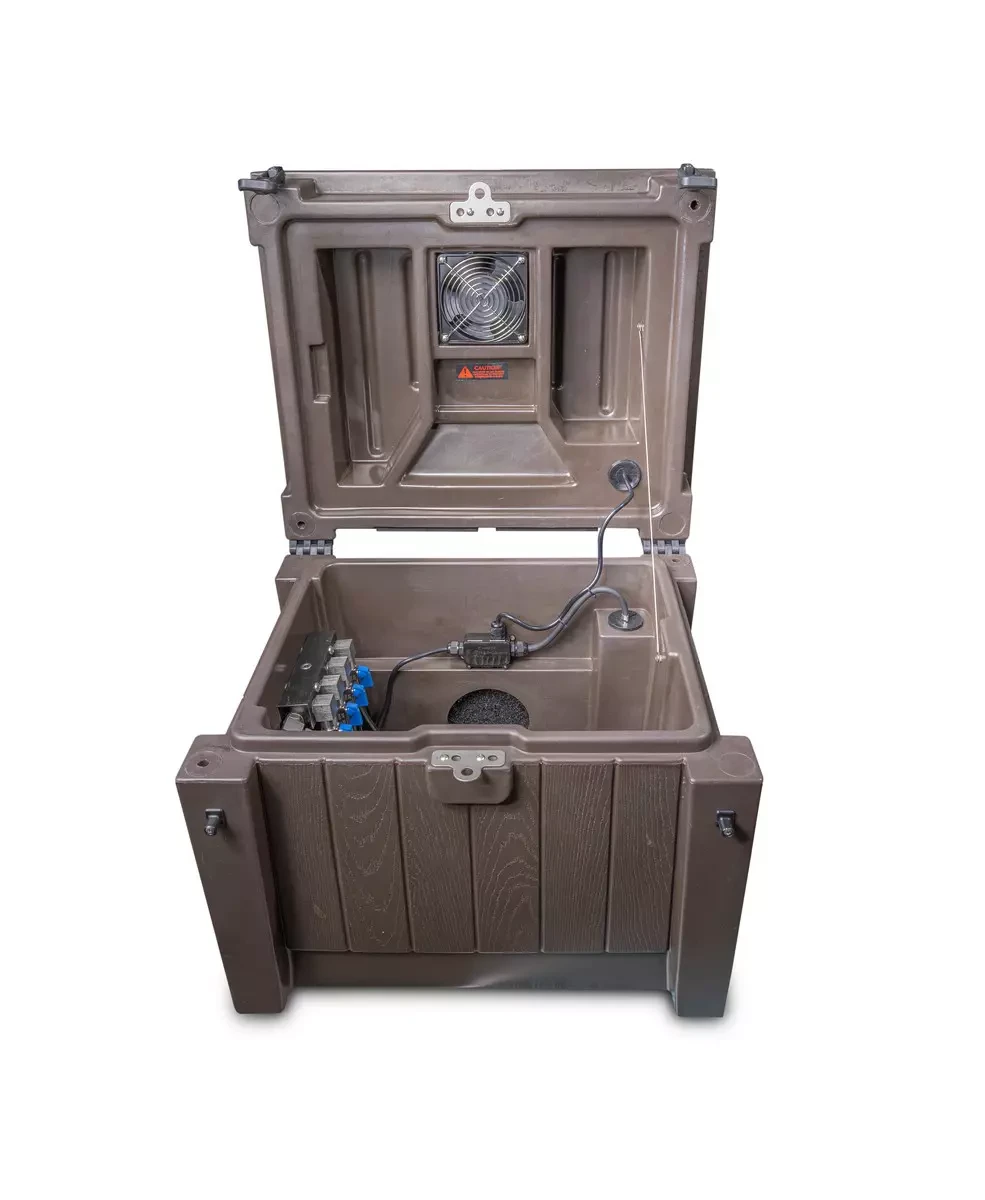

Powietrze jest prowadzone przewodami do dyfuzorów, które uwalniają drobne pęcherzyki i wywołują łagodny ruch wody w wybranych częściach zbiornika. Solidna obudowa pomaga ograniczać hałas i chroni komponenty, a filtrowany wlot powietrza oraz zintegrowany wentylator wspierają chłodzenie kompresora podczas długotrwałej pracy.
OASE SubFlo Base 4 S – główne cechy i funkcje
SubFlo Base 4 S jest bazą wielopunktowej instalacji do płytkich zbiorników. Łączy wydajne źródło powietrza, osobną regulację obiegów i konstrukcję przygotowaną do długotrwałej eksploatacji.
Zbiorniki do 2000 m²
- Przeznaczenie do rozległych, płytkich zbiorników wodnych.
- Dobór zależny od powierzchni, głębokości i kształtu akwenu.
Głębokość do 2,0 m
- Wariant S opracowany do płytkich stref wodnych.
- Maksymalna głębokość zastosowania wynosi 2 m.
Przepływ 14 400 l/h
- Maksymalna ilość tłoczonego powietrza 240 l/min.
- Wydajność przeznaczona do instalacji wielopunktowej.
Kompresor SAS 240
- Fabrycznie zainstalowany w jednostce bazowej.
- Przystosowany do pracy ciągłej przy poborze mocy 160 W.
Obsługa 2–4 dyfuzorów
- Możliwość utworzenia kilku punktów napowietrzania.
- Współpraca z dyfuzorami SubFlo Diffuser S.
Regulowane rozdzielacze
- Oddzielna regulacja powietrza dla każdego obiegu.
- Łatwiejsze wyrównanie przepływów w instalacji.
Ograniczony poziom hałasu
- Solidna obudowa osłaniająca główne podzespoły.
- Filtrowany wlot powietrza i wentylator chłodzący.
Zasilanie 230 V
- Napięcie 230 V, częstotliwość 50–60 Hz i prąd AC.
- Pobór mocy urządzenia wynoszący 160 W.
Najważniejsze technologie i rozwiązania konstrukcyjne OASE SubFlo Base 4 S
Kompresor, dyfuzja powietrza, regulacja obiegów i chłodzenie
Cztery moduły pokazują elementy odpowiadające za wytwarzanie przepływu, jego rozdział oraz ochronę podzespołów systemu.
System napowietrzania SubFlo – działanie i dobór instalacji
240 l/min • 2–4 dyfuzory • do 2 mDobierz dyfuzory i przewody do powierzchni, głębokości oraz kształtu akwenu
SubFlo Base 4 S dostarcza powietrze do rozdzielaczy, z których prowadzone są osobne przewody do 2–4 dyfuzorów. Dzięki temu punkty napowietrzania można rozmieścić w miejscach odpowiadających rzeczywistemu układowi zbiornika, zamiast skupiać cały przepływ w jednym obszarze.
- Przepływ maksymalny
- 14 400 l/h
- Liczba dyfuzorów
- 2–4
- Głębokość maksymalna
- 2,0 m
- Powierzchnia orientacyjna
- do 2000 m²
SAS 240
Kompresor zapewnia stały przepływ do 240 l/min i zasila wszystkie obiegi instalacji.
2–4 obiegi
Indywidualnie regulowane bloki pozwalają dostosować ilość powietrza kierowaną do poszczególnych stref.
Diffuser S
Dyfuzory rozprowadzają drobne pęcherzyki i tworzą łagodną cyrkulację w wybranych częściach zbiornika.
Sama powierzchnia zbiornika nie wystarcza do określenia konfiguracji
Informacja „do 2000 m²” ma charakter orientacyjny i jest zależna od głębokości oraz kształtu akwenu. Przed wyborem liczby dyfuzorów i długości przewodów należy ocenić cały układ zbiornika.
Wytwarzanie przepływu
Kompresor SAS 240 dostarcza powietrze do centralnego układu rozdzielającego.
Regulacja obiegów
Przepływ jest ustawiany osobno dla każdego podłączonego przewodu.
Transport powietrza
Odpowiednio dobrane przewody SubFlo Tubing prowadzą powietrze do akwenu.
Dyfuzja w wodzie
Dyfuzory SubFlo Diffuser S uwalniają drobne pęcherzyki w wybranych strefach.
Mniej punktów może zapewnić równomierne pokrycie
W regularnym akwenie o niewielkiej głębokości możliwe jest efektywne rozmieszczenie mniejszej liczby dyfuzorów, o ile ich zasięg obejmuje wymagane strefy.
DOBÓR NA PODSTAWIE RZECZYWISTEJ GEOMETRIIWięcej stref ułatwia dotarcie do oddalonych obszarów
Zatoki, wyspy, przewężenia i różne odległości od jednostki bazowej mogą uzasadniać zastosowanie dodatkowych punktów oraz indywidualne wyrównanie przepływów.
NIE STOSUJ SZTYWNEGO PRZELICZNIKA M² NA DYFUZORDyfuzory i przewody dobierz przed uruchomieniem systemu
SubFlo Base 4 S zawiera kompresor i regulowane bloki rozdziału powietrza, ale kompletna instalacja wymaga odpowiednich dyfuzorów oraz przewodów. OASE wskazuje SubFlo Diffuser S i warianty SubFlo Tubing jako osobne elementy systemu.
Zawartość zestawu OASE SubFlo Base 4 S

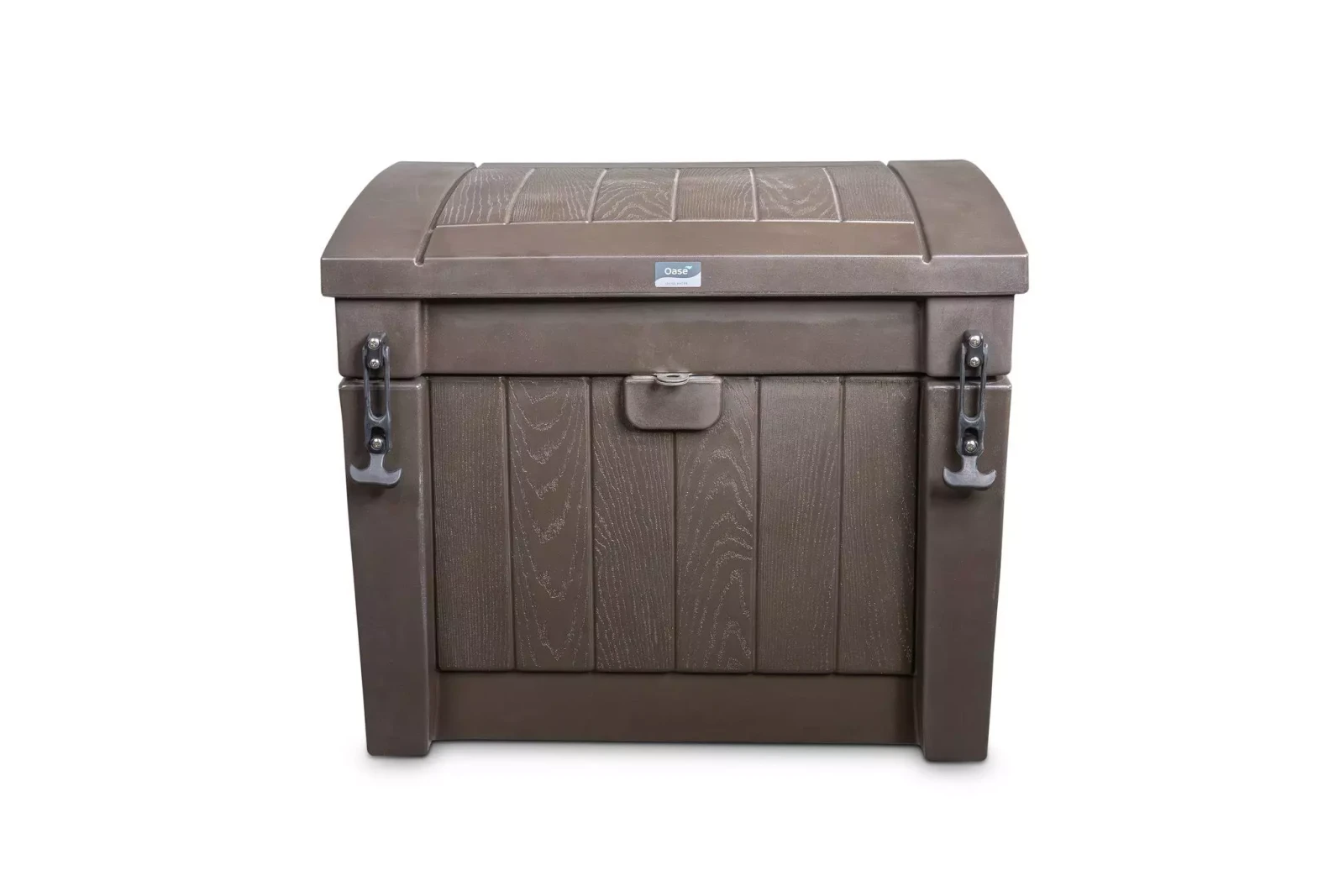

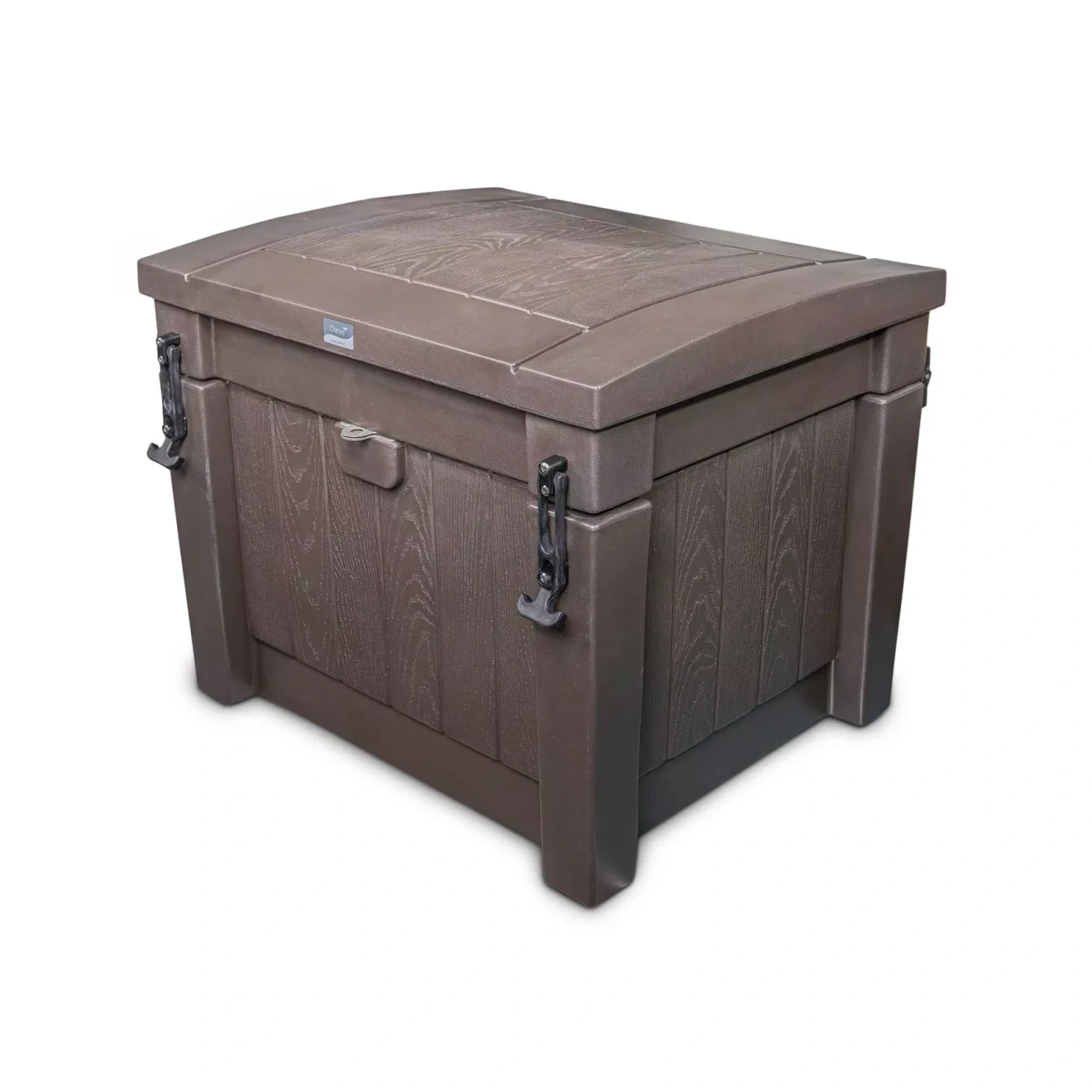

Otrzymujesz jednostkę OASE SubFlo Base 4 S z fabrycznie zamontowanym kompresorem SAS 240, obudową ochronną oraz blokami umożliwiającymi indywidualną regulację powietrza kierowanego do poszczególnych obiegów.
OASE SubFlo Base 4 S – jednostka bazowa numer 99092
Przed montażem sprawdź kompletność i stan urządzenia. Liczbę dyfuzorów, długość przewodów oraz rozmieszczenie punktów napowietrzania należy ustalić dla konkretnego zbiornika.
01 Jednostka bazowa
- 1 × OASE SubFlo Base 4 S
- Solidna obudowa chroniąca główne podzespoły
- Konstrukcja ograniczająca poziom hałasu
02 Kompresor
- Fabrycznie zamontowany kompresor SAS 240
- Maksymalny przepływ powietrza 240 l/min
- Przystosowanie do pracy ciągłej
03 Rozdział i chłodzenie
- Indywidualnie regulowane bloki rozdziału powietrza
- Filtrowany wlot powietrza
- Zintegrowany wentylator chłodzący

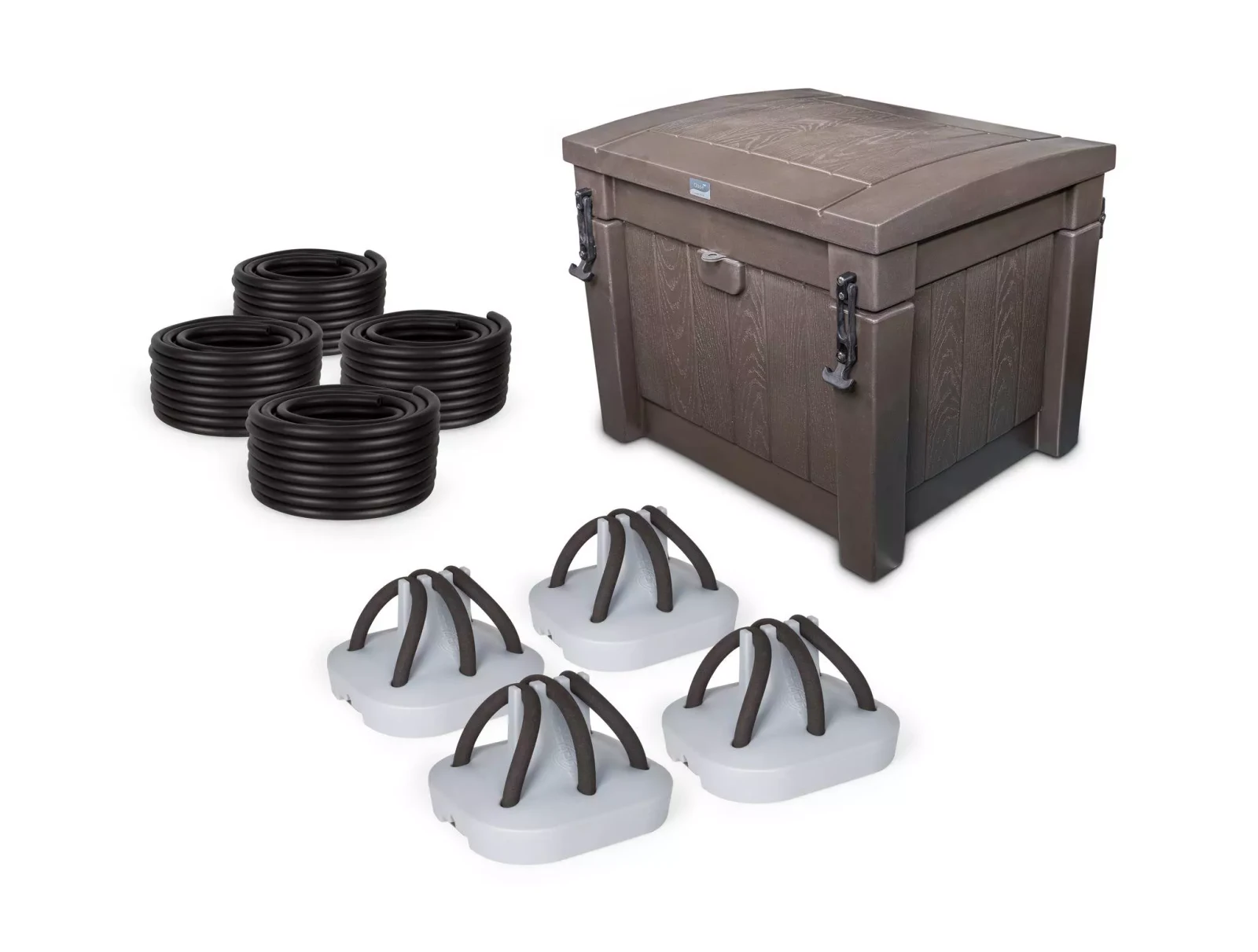

— Elementy dobierane oddzielnie
- Od 2 do 4 dyfuzorów OASE SubFlo Diffuser S
- Przewody OASE SubFlo Tubing w odpowiednim wariancie i długości
- Pozostałe elementy montażowe zależne od projektu instalacji
Zaplanuj rozmieszczenie wszystkich punktów napowietrzania
Ustal powierzchnię i maksymalną głębokość zbiornika, zaznacz zatoki, wyspy oraz przewężenia, a następnie dobierz liczbę dyfuzorów i trasy przewodów. Pozwala to wykorzystać możliwość osobnej regulacji każdego obiegu.
Model jest przeznaczony do wody słodkiej. Producent nie przewiduje stosowania SubFlo Base 4 S w wodzie basenowej ani słonej.
Sprawdzenie urządzenia po dostawie
Skontroluj stan obudowy, elementów rozdzielających i pozostałych podzespołów. Uszkodzonego urządzenia nie uruchamiaj, a konfigurację instalacji wykonaj zgodnie z dokumentacją producenta.
Dane techniczne OASE SubFlo Base 4 S
Identyfikacja produktu
- Marka
- OASE
- Model handlowy
- SubFlo Base 4 S
- SKU / numer artykułu / MPN
- 99092
- EAN / GTIN-13
- 4010052990927
- Typ produktu
- Jednostka bazowa podwodnego systemu napowietrzania płytkich zbiorników
- Seria
- OASE SubFlo
Wydajność i zastosowanie
- Kompresor
- OASE SAS 240, fabrycznie zamontowany
- Maksymalna ilość tłoczonego powietrza
- 14 400 l/h
- Maksymalny przepływ w przeliczeniu na minuty
- 240 l/min
- Liczba obsługiwanych dyfuzorów
- 2–4
- Optymalny efekt dla zbiorników do
- 2000 m², zależnie od głębokości i kształtu
- Maksymalna głębokość wody
- 2,00 m
- Praca ciągła
- Tak, kompresor jest do niej przystosowany
Parametry elektryczne
- Napięcie znamionowe
- 230 V
- Częstotliwość
- 50–60 Hz
- Rodzaj prądu
- AC, prąd przemienny
- Pobór mocy
- 160 W
Konstrukcja i regulacja
- Rozdział powietrza
- Indywidualnie regulowane bloki dla poszczególnych dyfuzorów
- Filtrowany wlot powietrza
- Tak
- Zintegrowany wentylator chłodzący
- Tak
- Konstrukcja ograniczająca hałas
- Tak
- Obudowa ochronna
- Solidna konstrukcja chroniąca podzespoły
- Obsługa
- Konstrukcja trwała, łatwa w instalacji i niewymagająca rozbudowanej obsługi
Wymiary i masa
- Wymiary (D × S × W)
- 630 × 530 × 510 mm
- Masa netto
- 22,80 kg
Rodzaj wody
- Do wody słodkiej
- Tak
- Do wody basenowej
- Nie
- Do wody słonej
- Nie
Kompatybilne elementy systemu
- Dyfuzor do płytkiej wody
- OASE SubFlo Diffuser S, numer 99095
- Przewód SubFlo Tubing H 30 m
- Numer 99415
- Przewód SubFlo Tubing H 150 m
- Numer 99416
- Przewód SubFlo Tubing L 30 m
- Numer 99417
- Status elementów
- Akcesoria dobierane do konkretnej konfiguracji instalacji
Dokumentacja i projekt instalacji OASE SubFlo
Przed montażem zapoznaj się z aktualną dokumentacją producenta. W przypadku większego lub nieregularnego zbiornika przygotuj plan rozmieszczenia dyfuzorów, tras przewodów i regulacji poszczególnych obiegów.
FAQ – OASE SubFlo Base 4 S
Najważniejsze informacje przed zakupem i konfiguracją instalacji
Sprawdź wielkość i głębokość obsługiwanego zbiornika, liczbę dyfuzorów, wydajność kompresora oraz elementy wymagające osobnego doboru.
01 Do jak dużego zbiornika przeznaczony jest SubFlo Base 4 S? +
Producent podaje optymalny efekt w zbiornikach o powierzchni do około 2000 m². Wartość zależy od głębokości, kształtu akwenu i właściwego rozmieszczenia punktów napowietrzania.
02 Jaka jest maksymalna głębokość zastosowania? +
Wariant SubFlo Base 4 S jest przeznaczony do płytkich stref wodnych o głębokości maksymalnie 2,0 m.
03 Ile dyfuzorów można podłączyć do urządzenia? +
Jednostka obsługuje od 2 do 4 dyfuzorów. Każdy obieg może być regulowany osobno przy użyciu dołączonych bloków rozdziału powietrza.
04 Czy dyfuzory i przewody znajdują się w zestawie? +
OASE prezentuje dyfuzory SubFlo Diffuser S oraz przewody SubFlo Tubing jako osobne elementy systemu. Należy dobrać je do liczby punktów, odległości i geometrii konkretnego zbiornika.
05 Jaka jest maksymalna wydajność powietrza? +
Kompresor SAS 240 zapewnia maksymalny przepływ 240 l/min, co odpowiada 14 400 l/h.
06 Czy urządzenie jest przeznaczone do pracy ciągłej? +
Tak. Producent określa zainstalowany kompresor SAS 240 jako konstrukcję przystosowaną do pracy ciągłej.
07 Czy SubFlo Base 4 S nadaje się do wody słonej lub basenowej? +
Nie. Producent potwierdza zastosowanie w wodzie słodkiej, ale nie przewiduje pracy urządzenia w wodzie słonej ani basenowej.
08 Jak dobrać liczbę dyfuzorów? +
Liczbę dyfuzorów należy ustalić na podstawie powierzchni, głębokości, kształtu dna, zatok i odległości pomiędzy punktami. Nie należy stosować jednego sztywnego przelicznika m² na dyfuzor.
09 Jaki jest pobór mocy SubFlo Base 4 S? +
Pobór mocy wynosi 160 W. Urządzenie jest zasilane napięciem znamionowym 230 V i pracuje z częstotliwością 50–60 Hz.
