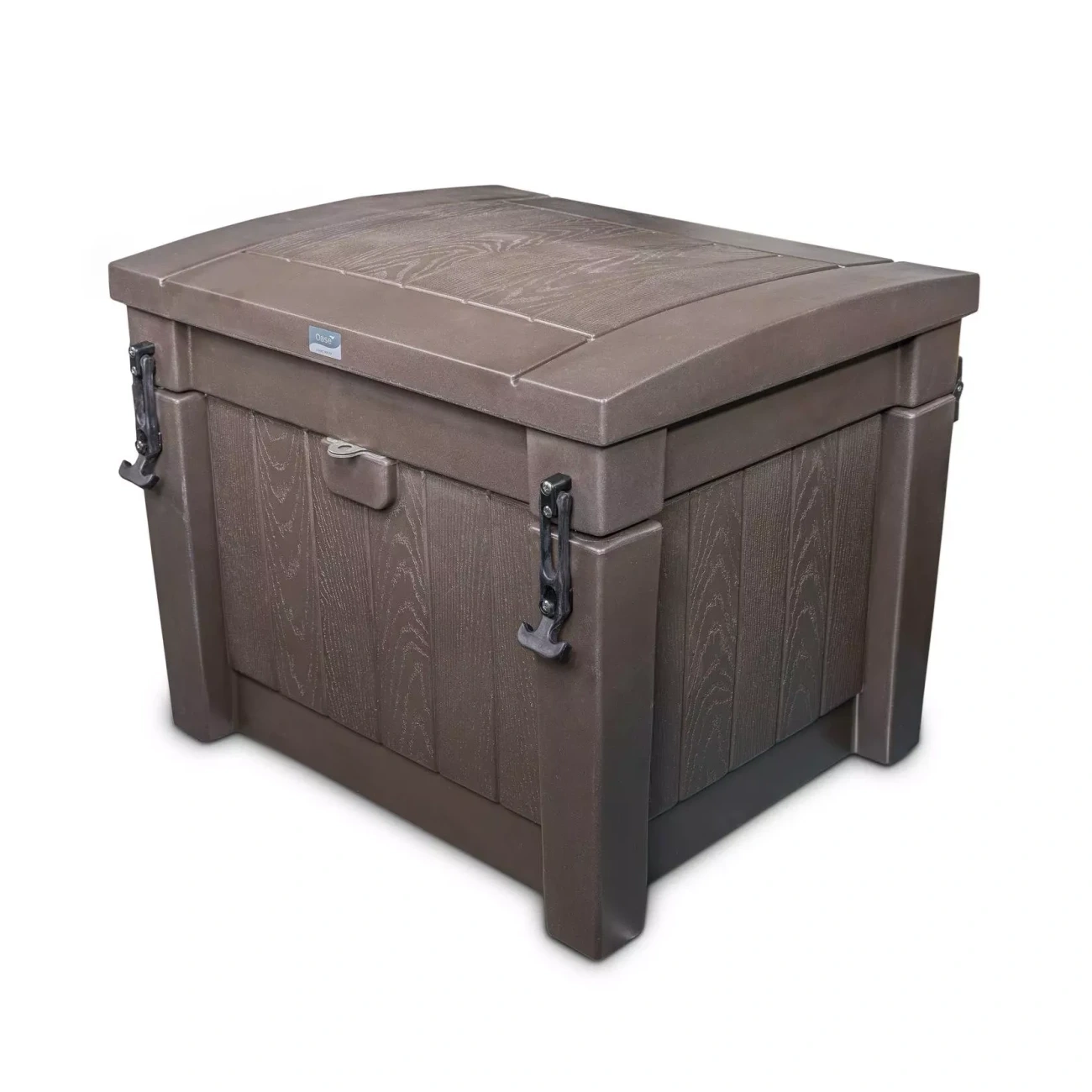

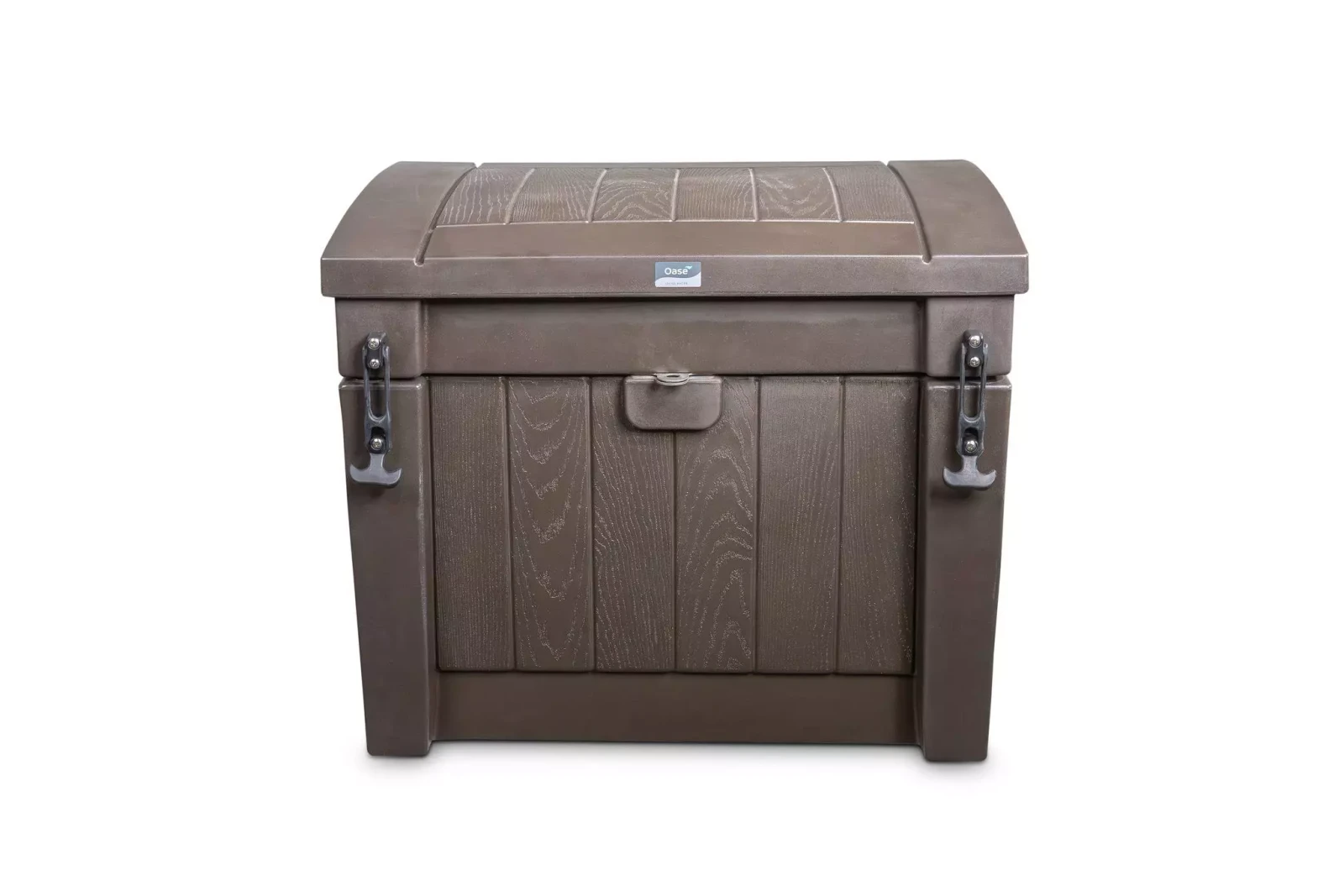

OASE SubFlo Base 4 D – profesjonalny aerator podwodny do głębokich zbiorników do 16 000 m² i głębokości do 10 m
- 12 000 l/h
- Kompresor SAD 200
- 3–4 dyfuzory
- Głębokość do 10 m
- Do 16 000 m²
- 800 W
Ważne przed zakupem: OASE SubFlo Base 4 D jest jednostką bazową profesjonalnego systemu napowietrzania głębokich stref wodnych. Do utworzenia kompletnej instalacji należy dobrać 3 lub 4 dyfuzory OASE SubFlo Diffuser D oraz odpowiednie przewody SubFlo Tubing. Liczba dyfuzorów, długość przewodów i rozmieszczenie punktów napowietrzania zależą od powierzchni, głębokości, ukształtowania dna oraz geometrii konkretnego zbiornika.
Opis produktu
OASE SubFlo Base 4 D – wielopunktowe napowietrzanie głębokich jezior i dużych stawów
OASE SubFlo Base 4 D to profesjonalna jednostka bazowa systemu drobnopęcherzykowego napowietrzania, przeznaczona do głębokich stref wodnych o głębokości do 10 m. Zależnie od głębokości, kształtu akwenu, ukształtowania dna i rozmieszczenia punktów napowietrzania urządzenie może być stosowane w jeziorach, stawach i zbiornikach o powierzchni do około 16 000 m².
Drobne pęcherzyki, pionowa cyrkulacja i równomierne mieszanie warstw
Powietrze jest prowadzone osobnymi przewodami do trzech lub czterech dyfuzorów umieszczonych w głębokich częściach zbiornika. Uwalniane pęcherzyki unoszą się ku powierzchni i wywołują pionowy ruch wody, wspierając rozprowadzanie tlenu pomiędzy warstwami. Powstająca cyrkulacja pomaga ograniczać silną stratyfikację temperaturową, zmniejszać nagromadzenie niepożądanych gazów i poprawiać warunki życia organizmów wodnych.
Kompresor SAD 200 i niezależna regulacja 3–4 obiegów
Fabrycznie zamontowany kompresor SAD 200 zapewnia stały przepływ do 200 l/min, czyli maksymalnie 12 000 l/h, i jest przystosowany do pracy ciągłej. Dołączone bloki rozdziału powietrza umożliwiają osobne ustawienie przepływu kierowanego do każdego dyfuzora. Pozwala to lepiej dopasować instalację do różnych długości przewodów, głębokości oraz położenia kilku oddalonych od siebie stref wymagających napowietrzania.

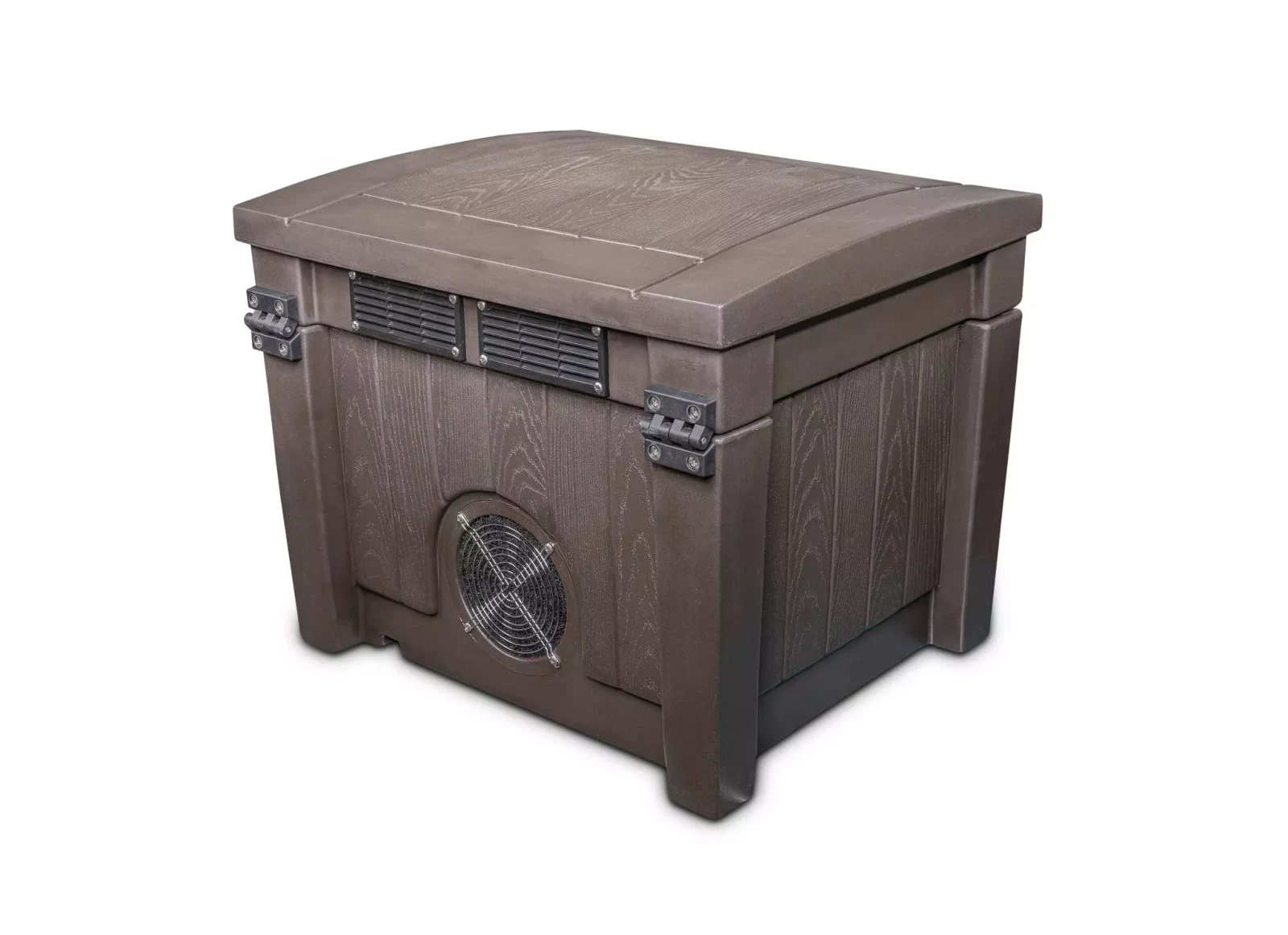

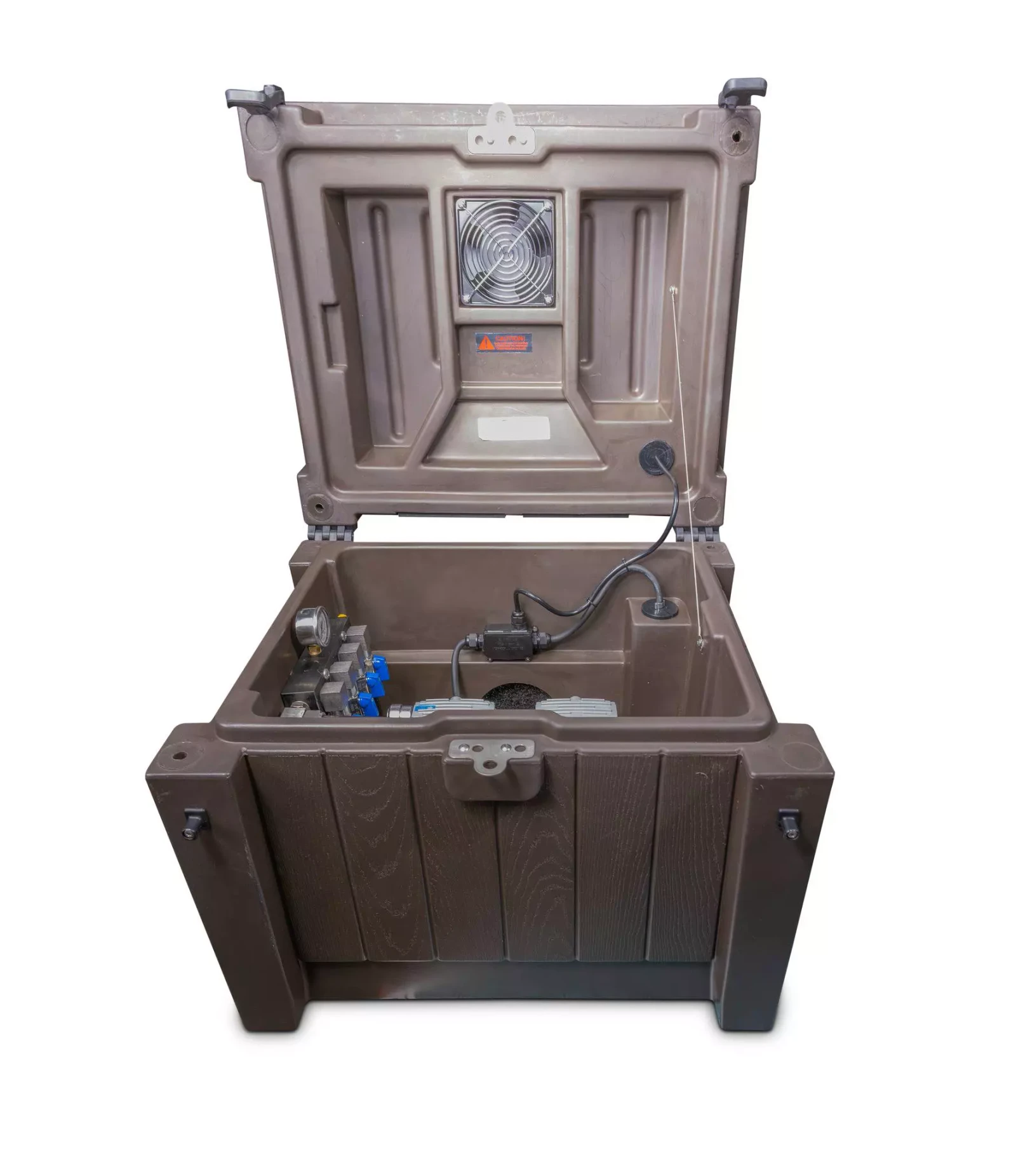

Solidna obudowa, filtrowany wlot i zintegrowane chłodzenie
Wytrzymała obudowa chroni główne podzespoły i pomaga ograniczać poziom hałasu. Filtrowany wlot zmniejsza ilość zanieczyszczeń trafiających do wnętrza urządzenia, a zintegrowany wentylator wspiera chłodzenie kompresora podczas długotrwałej eksploatacji. Konstrukcja została opracowana z myślą o trwałej, łatwej w instalacji i niewymagającej rozbudowanej obsługi pracy.
OASE SubFlo Base 4 D – główne cechy i funkcje
SubFlo Base 4 D jest bazą wielopunktowej instalacji przeznaczonej do napowietrzania głębokich stref dużego zbiornika. Łączy kompresor SAD 200, regulowany rozdział powietrza, obsługę 3–4 dyfuzorów i konstrukcję przygotowaną do pracy ciągłej.
Zbiorniki do 16 000 m²
- Przeznaczenie do dużych jezior, stawów i zbiorników wodnych.
- Wartość orientacyjna zależna od głębokości i geometrii akwenu.
Głębokość do 10 m
- Wariant D opracowany do napowietrzania głębokich stref.
- Możliwość prowadzenia powietrza do dyfuzorów umieszczonych przy dnie.
Kompresor SAD 200
- Fabrycznie zainstalowane źródło powietrza o przepływie do 200 l/min.
- Konstrukcja przystosowana do długotrwałej pracy ciągłej.
Wydajność 12 000 l/h
- Stały przepływ przeznaczony do instalacji wielopunktowej.
- Zasilanie kilku głębokich stref z jednej jednostki bazowej.
Obsługa 3–4 dyfuzorów
- Możliwość utworzenia trzech lub czterech punktów napowietrzania.
- Współpraca z dyfuzorami OASE SubFlo Diffuser D.
Indywidualna regulacja
- Oddzielne ustawienie przepływu dla każdego podłączonego obiegu.
- Łatwiejsze wyrównanie pracy przy różnych trasach przewodów.
Mieszanie warstw wody
- Pionowa cyrkulacja wywoływana przez unoszące się pęcherzyki.
- Wsparcie równomiernego rozprowadzania tlenu w głębokim zbiorniku.
Ochrona i ograniczenie hałasu
- Solidna obudowa osłaniająca główne podzespoły.
- Filtrowany wlot powietrza i zintegrowany wentylator chłodzący.
230 V • 800 W • przewód 10 m
- Napięcie 230 V, częstotliwość 50–60 Hz i prąd przemienny AC.
- Przewód zasilający 10 m ułatwia zaplanowanie ustawienia jednostki.
Najważniejsze technologie i rozwiązania konstrukcyjne OASE SubFlo Base 4 D
Kompresor, drobnopęcherzykowa dyfuzja, regulacja obiegów i chłodzenie
Cztery moduły pokazują rozwiązania odpowiadające za wytwarzanie przepływu, jego rozdział pomiędzy kilka głębokich stref oraz ochronę podzespołów systemu.
Napowietrzanie głębokich stref z 3–4 dyfuzorami – działanie i dobór instalacji
200 l/min • 3–4 dyfuzory • do 10 mRozmieść dyfuzory w głębokich strefach konkretnego akwenu
SubFlo Base 4 D dostarcza powietrze do rozdzielaczy, z których prowadzone są osobne przewody do 3–4 dyfuzorów. Punkty napowietrzania można rozmieścić w kilku nieckach, wydłużonych częściach zbiornika lub strefach oddzielonych przewężeniami. Unoszące się pęcherzyki wywołują pionową cyrkulację i wspierają mieszanie głębokich warstw wody.
- Przepływ maksymalny
- 12 000 l/h
- Liczba dyfuzorów
- 3–4
- Głębokość maksymalna
- 10 m
- Powierzchnia orientacyjna
- do 16 000 m²
SAD 200
Kompresor zapewnia stały przepływ do 200 l/min i zasila trzy lub cztery obiegi instalacji.
3–4 obiegi
Indywidualna regulacja umożliwia ustawienie ilości powietrza kierowanej do każdego punktu.
Diffuser D
Dyfuzory uwalniają drobne pęcherzyki w głębokich strefach i wywołują ruch wody ku powierzchni.
Sama powierzchnia zbiornika nie określa właściwej konfiguracji
Informacja „do 16 000 m²” ma charakter orientacyjny. Przed wyborem trzech lub czterech dyfuzorów oraz długości przewodów należy uwzględnić głębokość, profil dna, liczbę niecek i położenie stref wymagających napowietrzania.
Wytwarzanie przepływu
Kompresor SAD 200 dostarcza powietrze do regulowanego układu rozdziału.
Regulacja obiegów
Przepływ jest ustawiany osobno dla każdego podłączonego przewodu.
Transport do głębokich stref
Odpowiednio dobrane przewody SubFlo Tubing prowadzą powietrze do dna.
Dyfuzja i cyrkulacja
Pęcherzyki unoszą wodę, wspierając mieszanie warstw i rozprowadzanie tlenu.
Trzy punkty dla głębokich stref o bardziej skupionym układzie
Trzy niezależnie regulowane punkty mogą odpowiadać zbiornikowi z trzema głównymi nieckami lub prostszą geometrią, w której rozmieszczenie dyfuzorów pozwala objąć cyrkulacją wszystkie najważniejsze głębokie obszary.
TRZY NIEZALEŻNIE REGULOWANE PUNKTYCztery punkty dla rozległego lub nieregularnego akwenu
Cztery obiegi mogą ułatwić objęcie działaniem oddalonych niecek, wydłużonych części zbiornika, zatok lub stref rozdzielonych przewężeniami. Nie stosuj sztywnego przelicznika powierzchni na jeden dyfuzor.
DOBÓR NA PODSTAWIE RZECZYWISTEJ BATYMETRIIDyfuzory i przewody dobierz przed uruchomieniem systemu
SubFlo Base 4 D zawiera kompresor oraz regulowane bloki rozdziału powietrza, ale kompletna instalacja wymaga 3–4 dyfuzorów OASE SubFlo Diffuser D i odpowiednio dobranych przewodów SubFlo Tubing. Elementy te są oferowane oddzielnie.

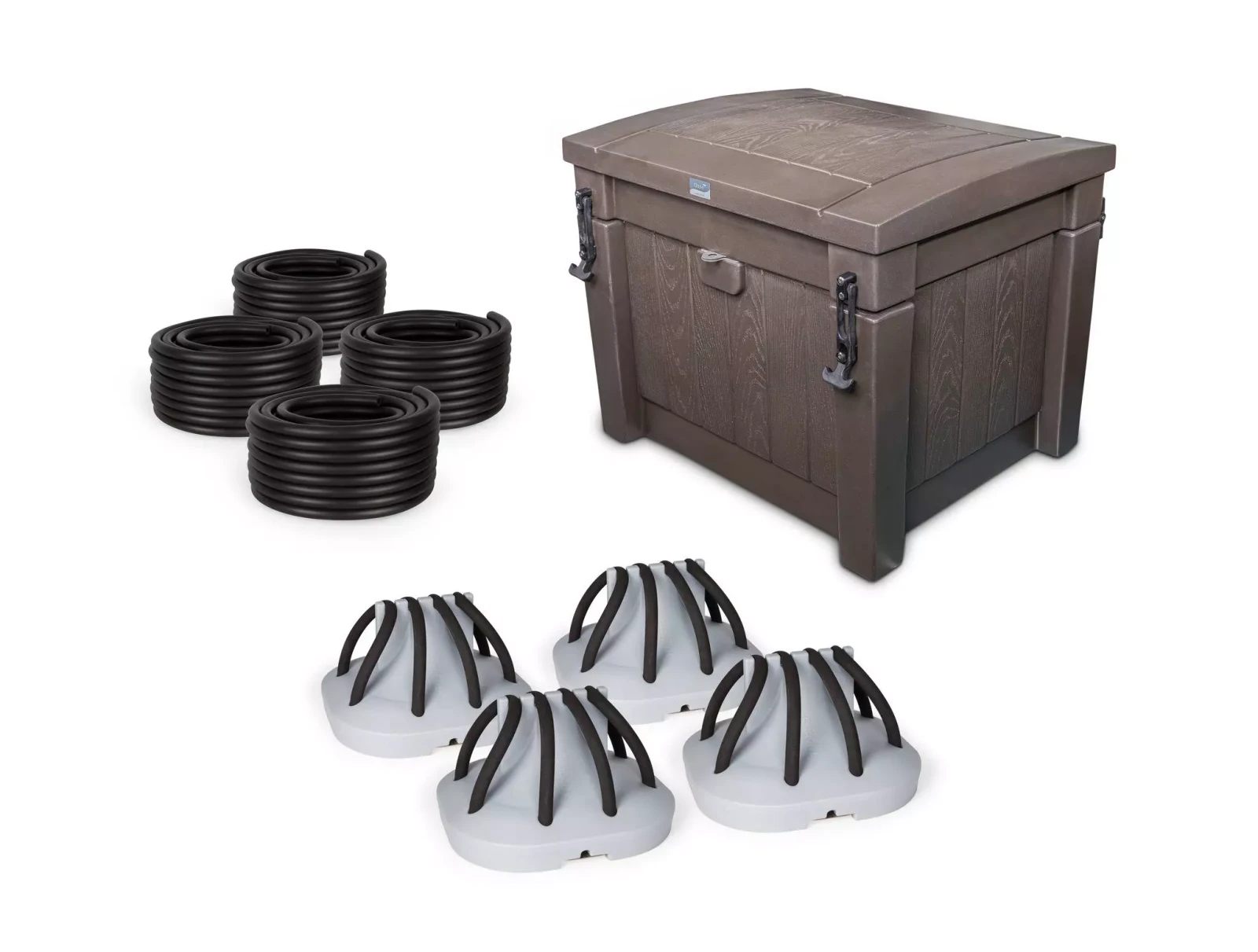

Zawartość zestawu OASE SubFlo Base 4 D

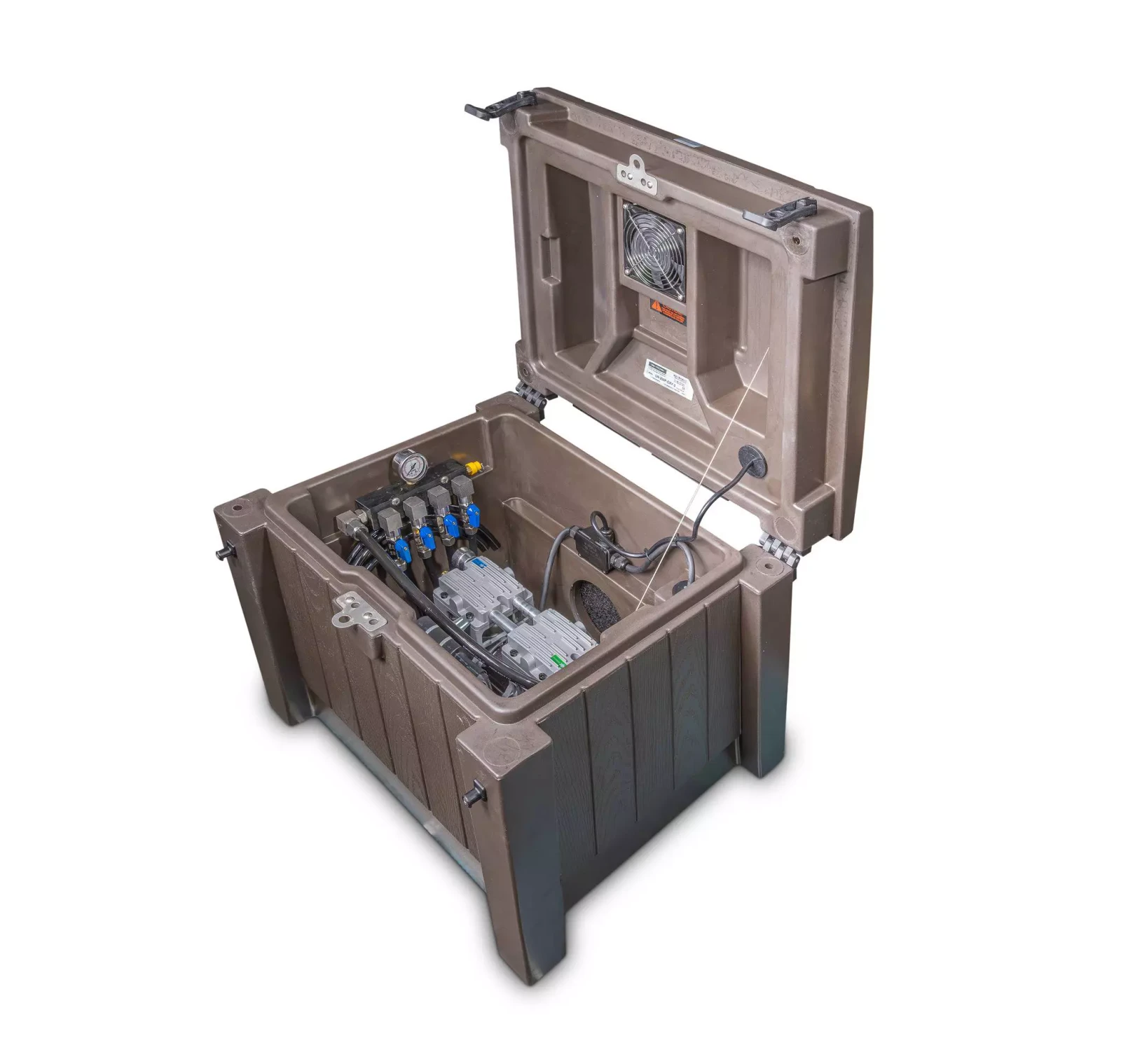

Otrzymujesz jednostkę OASE SubFlo Base 4 D z fabrycznie zamontowanym kompresorem SAD 200, obudową ochronną oraz blokami umożliwiającymi indywidualną regulację powietrza kierowanego do 3–4 obiegów.
OASE SubFlo Base 4 D – jednostka bazowa numer 99094
Przed montażem sprawdź kompletność i stan urządzenia. Liczbę dyfuzorów, długość przewodów oraz rozmieszczenie punktów napowietrzania należy ustalić dla konkretnego zbiornika.
01 Jednostka bazowa
- 1 × OASE SubFlo Base 4 D
- Solidna obudowa chroniąca główne podzespoły
- Konstrukcja pomagająca ograniczać poziom hałasu
02 Kompresor
- Fabrycznie zamontowany kompresor SAD 200
- Maksymalny przepływ powietrza 200 l/min
- Przystosowanie do pracy ciągłej
03 Rozdział i chłodzenie
- Indywidualnie regulowane bloki rozdziału powietrza
- Filtrowany wlot powietrza
- Zintegrowany wentylator chłodzący
04 Zasilanie
- Przewód zasilający o długości 10 m
- Napięcie znamionowe 230 V
- Pobór mocy 800 W
— Elementy dobierane oddzielnie
- 3 lub 4 dyfuzory OASE SubFlo Diffuser D, numer 99096
- Przewody OASE SubFlo Tubing w odpowiednim wariancie i długości
- Pozostałe elementy montażowe zależne od projektu instalacji
Zaplanuj głębokość, pozycję dyfuzorów i przebieg przewodów
Ustal maksymalną głębokość zbiornika, zaznacz najgłębsze niecki, spadki dna, przewężenia i oddalone strefy, a następnie dobierz trzy lub cztery dyfuzory oraz trasy przewodów. Pozwala to wykorzystać możliwość osobnej regulacji każdego obiegu.
Model jest przeznaczony do wody słodkiej. Producent nie przewiduje stosowania SubFlo Base 4 D w wodzie basenowej ani słonej.
Sprawdzenie urządzenia po dostawie
Skontroluj stan obudowy, przewodu zasilającego, elementów rozdziału i pozostałych podzespołów. Uszkodzonego urządzenia nie uruchamiaj, a montaż wykonaj zgodnie z aktualną dokumentacją producenta.
Dane techniczne OASE SubFlo Base 4 D
Identyfikacja produktu
- Marka
- OASE
- Model handlowy
- SubFlo Base 4 D
- SKU / numer artykułu / MPN
- 99094
- EAN / GTIN-13
- 0198318011570
- Typ produktu
- Jednostka bazowa systemu napowietrzania głębokich zbiorników
- Seria
- OASE SubFlo
Wydajność i zastosowanie
- Kompresor
- OASE SAD 200, fabrycznie zamontowany
- Maksymalna ilość tłoczonego powietrza
- 12 000 l/h
- Maksymalny przepływ w przeliczeniu na minuty
- 200 l/min
- Liczba obsługiwanych dyfuzorów
- 3–4
- Optymalny efekt dla zbiorników do
- 16 000 m², zależnie od głębokości i kształtu
- Maksymalna głębokość wody
- 10 m
- Praca ciągła
- Tak, kompresor jest do niej przystosowany
Parametry elektryczne
- Napięcie znamionowe
- 230 V
- Częstotliwość
- 50–60 Hz
- Rodzaj prądu
- AC, prąd przemienny
- Pobór mocy
- 800 W
- Długość przewodu zasilającego
- 10 m
Konstrukcja i regulacja
- Rozdział powietrza
- Indywidualnie regulowane bloki dla 3–4 dyfuzorów
- Filtrowany wlot powietrza
- Tak
- Zintegrowany wentylator chłodzący
- Tak
- Konstrukcja ograniczająca hałas
- Tak
- Obudowa ochronna
- Solidna konstrukcja chroniąca podzespoły
- Obsługa
- Konstrukcja trwała, łatwa w instalacji i niewymagająca rozbudowanej obsługi
Wymiary i masa
- Wymiary (D × S × W)
- 630 × 530 × 510 mm
- Masa netto
- 24,4 kg
Rodzaj wody
- Do wody słodkiej
- Tak
- Do wody basenowej
- Nie
- Do wody słonej
- Nie
Kompatybilne elementy systemu
- Dyfuzor do głębokiej wody
- OASE SubFlo Diffuser D, numer 99096
- Przewód SubFlo Tubing H 30 m
- Numer 99415
- Przewód SubFlo Tubing H 150 m
- Numer 99416
- Przewód SubFlo Tubing L 30 m
- Numer 99417
- Status elementów
- Akcesoria dobierane do konkretnej konfiguracji instalacji
Dokumentacja i projekt instalacji OASE SubFlo
Przed montażem zapoznaj się z aktualną dokumentacją producenta. Dla głębokiego, dużego lub nieregularnego zbiornika przygotuj plan rozmieszczenia dyfuzorów, tras przewodów i regulacji poszczególnych obiegów. Nie ustawiaj konfiguracji wyłącznie na podstawie powierzchni akwenu.
FAQ – OASE SubFlo Base 4 D
Najważniejsze informacje przed zakupem i konfiguracją instalacji
Sprawdź wielkość i głębokość zbiornika, liczbę dyfuzorów, wydajność kompresora oraz elementy wymagające osobnego doboru.
01 Do jak dużego zbiornika przeznaczony jest SubFlo Base 4 D? +
Producent podaje zastosowanie w zbiornikach o powierzchni do około 16 000 m². Wartość zależy od głębokości, kształtu akwenu, profilu dna i właściwego rozmieszczenia punktów napowietrzania.
02 Jaka jest maksymalna głębokość zastosowania? +
Wariant SubFlo Base 4 D jest przeznaczony do głębokich stref wodnych o głębokości maksymalnie 10 m.
03 Ile dyfuzorów można podłączyć do urządzenia? +
Jednostka obsługuje trzy lub cztery dyfuzory. Przepływ do każdego podłączonego punktu może być regulowany osobno przy użyciu dołączonych bloków rozdziału powietrza.
04 Czy dyfuzory i przewody znajdują się w zestawie? +
Nie należy traktować jednostki bazowej jako kompletnej instalacji. OASE prezentuje SubFlo Diffuser D oraz przewody SubFlo Tubing jako osobno dobierane elementy systemu.
05 Jaka jest maksymalna wydajność kompresora SAD 200? +
Kompresor zapewnia maksymalny przepływ 200 l/min, co odpowiada 12 000 l/h. Jest przeznaczony do pracy ciągłej.
06 Jak drobne pęcherzyki wpływają na głęboki zbiornik? +
Pęcherzyki uwalniane przy dnie unoszą się ku powierzchni, wywołując pionowy ruch wody. Wspiera to rozprowadzanie tlenu, mieszanie warstw, ograniczanie stratyfikacji temperaturowej i redukcję nagromadzenia gazów w głębokich partiach akwenu.
07 Czy SubFlo Base 4 D nadaje się do wody słonej lub basenowej? +
Nie. Producent potwierdza zastosowanie w wodzie słodkiej, ale nie przewiduje pracy urządzenia w wodzie słonej ani basenowej.
08 Jak dobrać trzy lub cztery dyfuzory? +
Liczbę i położenie punktów należy ustalić na podstawie powierzchni, maksymalnej głębokości, profilu dna, liczby niecek, kształtu akwenu i odległości od jednostki bazowej. Nie należy stosować jednego sztywnego przelicznika m² na dyfuzor.
09 Czym SubFlo Base 4 D różni się od SubFlo Base 2 D? +
Oba modele są przeznaczone do głębokich stref do 10 m i współpracują z dyfuzorami Diffuser D. Base 4 D ma kompresor SAD 200, wydajność 12 000 l/h, obsługuje 3–4 dyfuzory i jest przeznaczony orientacyjnie do zbiorników do 16 000 m². Base 2 D obsługuje 1–2 dyfuzory.
