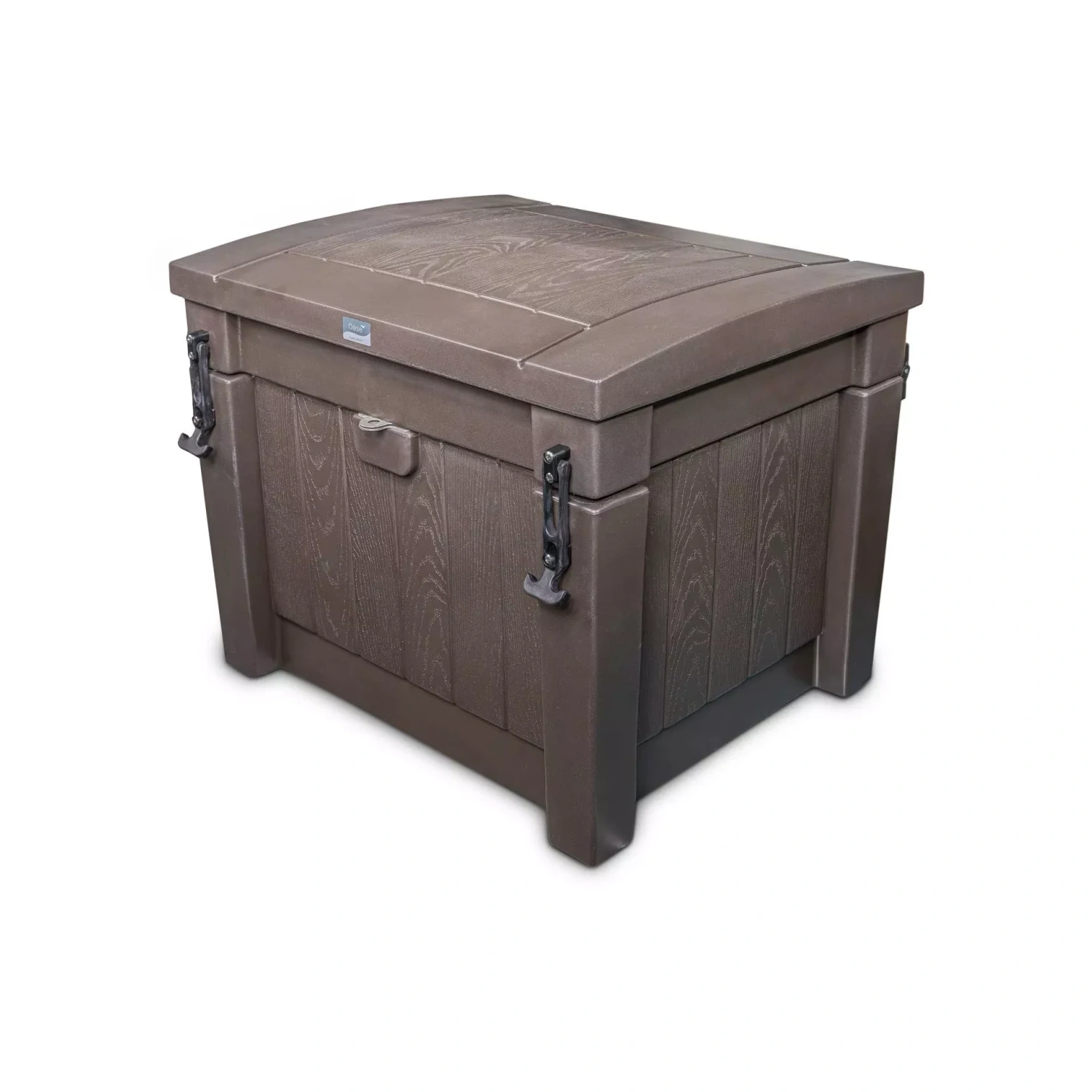

OASE SubFlo Base 2 D – profesjonalny aerator podwodny do głębokich zbiorników do 8 000 m² i głębokości do 10 m
- 7 200 l/h
- Kompresor SAD 120
- 1–2 dyfuzory
- Głębokość do 10 m
- 500 W
- 230 V
Ważne przed zakupem: OASE SubFlo Base 2 D jest jednostką bazową profesjonalnego systemu napowietrzania głębokich stref wodnych. Do utworzenia kompletnej instalacji należy dobrać 1 lub 2 dyfuzory OASE SubFlo Diffuser D oraz odpowiednie przewody SubFlo Tubing. Liczba dyfuzorów, długość przewodów i rozmieszczenie punktów napowietrzania zależą od powierzchni, głębokości, ukształtowania dna oraz geometrii zbiornika.
Opis produktu
OASE SubFlo Base 2 D – napowietrzanie głębokich jezior, stawów i zbiorników wodnych
OASE SubFlo Base 2 D to profesjonalna jednostka bazowa systemu drobnopęcherzykowego napowietrzania, przeznaczona do głębokich stref wodnych o głębokości do 10 m. Zależnie od głębokości, kształtu akwenu, ukształtowania dna i rozmieszczenia punktów napowietrzania urządzenie może być stosowane w zbiornikach o powierzchni do około 8 000 m².
Drobne pęcherzyki, pionowa cyrkulacja i mieszanie warstw wody
Powietrze jest prowadzone przewodami do jednego lub dwóch dyfuzorów umieszczonych w głębokich częściach zbiornika. Uwalniane pęcherzyki unoszą się ku powierzchni i wywołują ruch wody, wspierając równomierne rozprowadzanie tlenu pomiędzy warstwami. Powstająca cyrkulacja pomaga ograniczać silną stratyfikację temperaturową oraz nagromadzenie niepożądanych gazów w dolnych partiach akwenu.

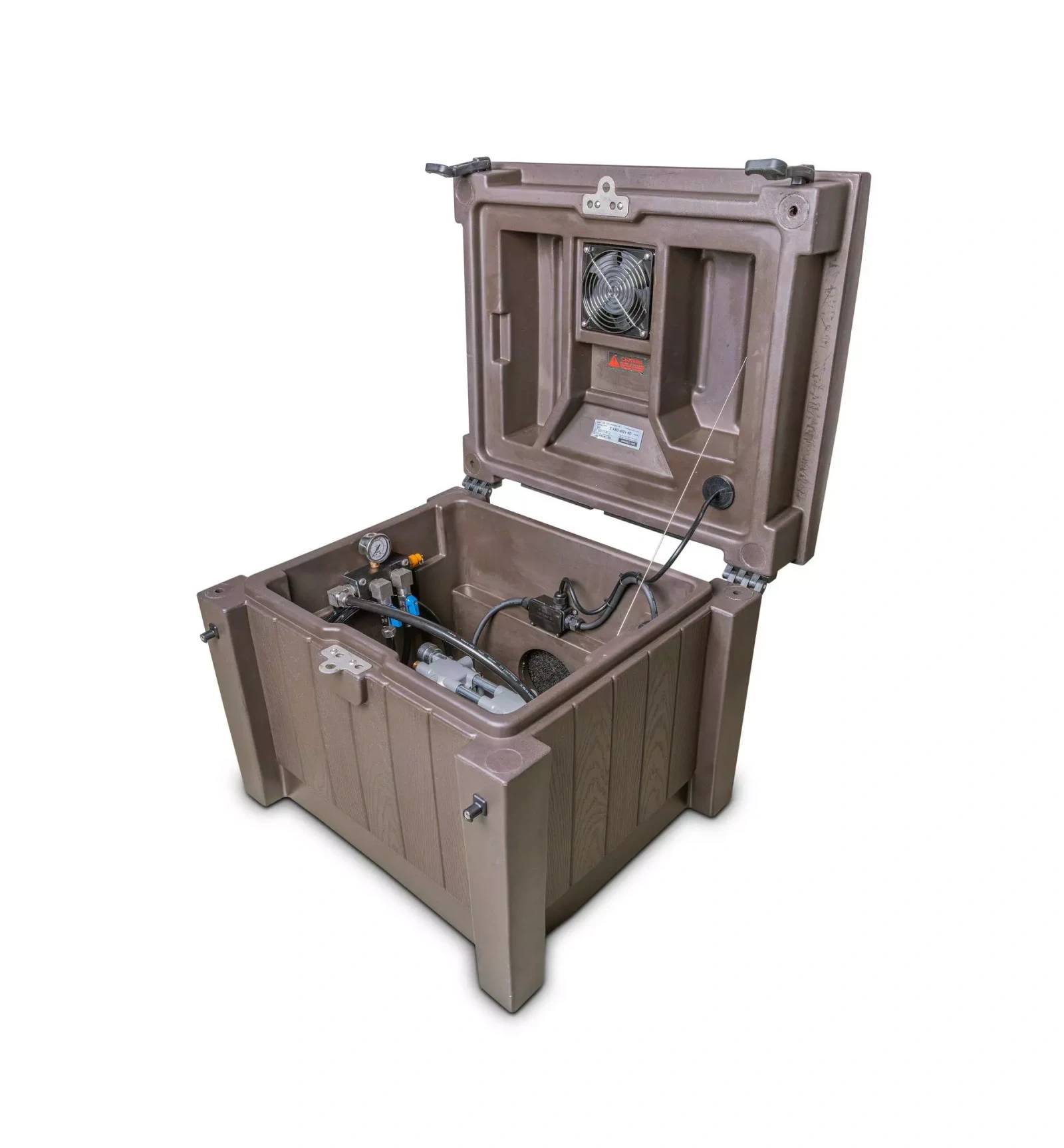

Kompresor SAD 120 i niezależna regulacja 1–2 obiegów
Fabrycznie zamontowany kompresor SAD 120 zapewnia stały przepływ do 120 l/min, czyli maksymalnie 7 200 l/h, i jest przystosowany do pracy ciągłej. Dołączone bloki rozdziału powietrza umożliwiają indywidualne ustawienie przepływu kierowanego do każdego dyfuzora, co ułatwia dopasowanie instalacji do różnych długości przewodów i położenia głębokich stref.

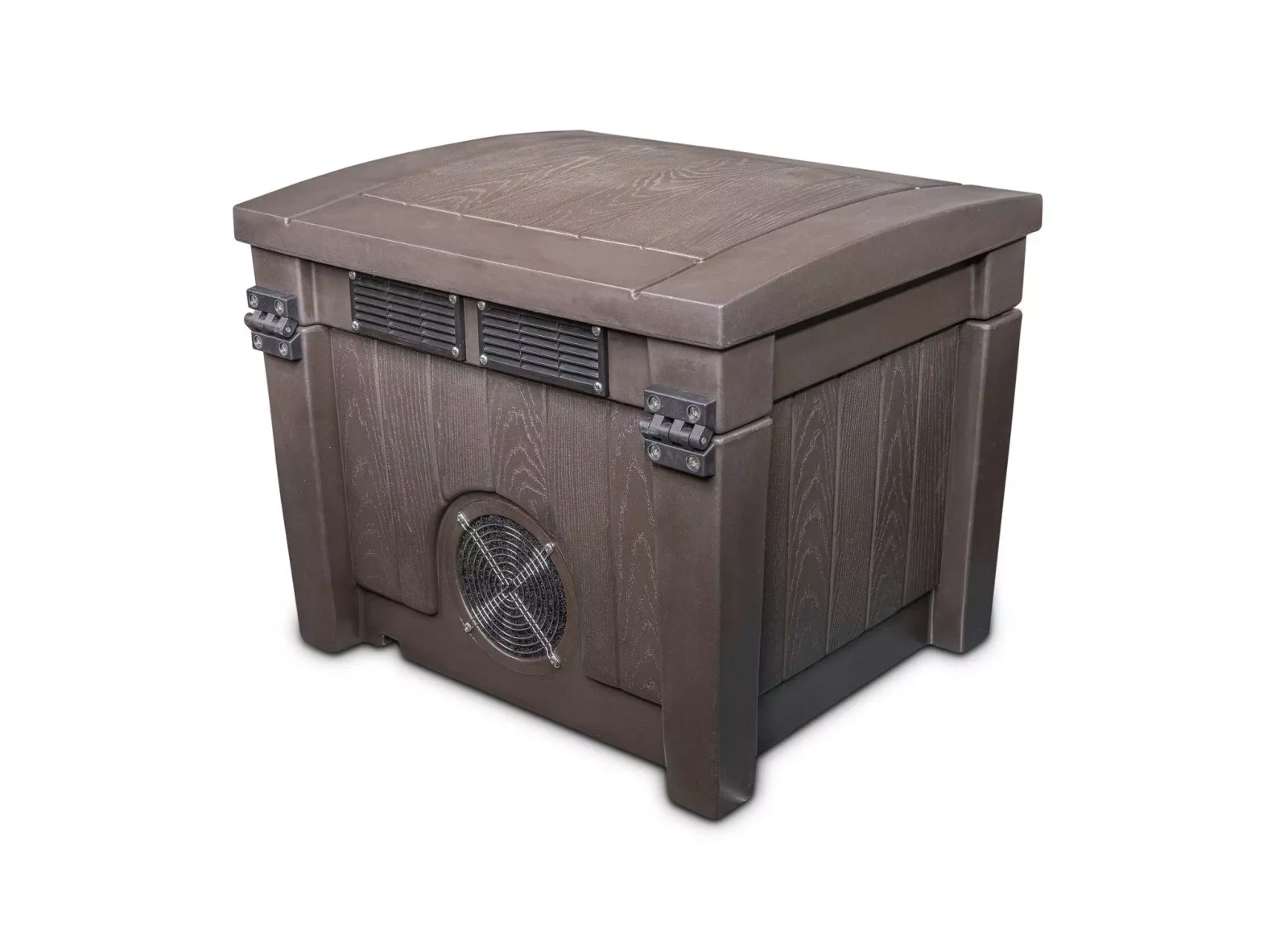

Solidna obudowa, filtrowany wlot i zintegrowane chłodzenie
Wytrzymała obudowa chroni główne podzespoły i pomaga ograniczać poziom hałasu. Filtrowany wlot powietrza zmniejsza ilość zanieczyszczeń trafiających do wnętrza, a zintegrowany wentylator wspiera chłodzenie kompresora podczas długotrwałej eksploatacji. Konstrukcja została opracowana z myślą o trwałej, łatwej w instalacji i niewymagającej rozbudowanej obsługi pracy.
OASE SubFlo Base 2 D – główne cechy i funkcje
SubFlo Base 2 D jest bazą instalacji przeznaczonej do napowietrzania głębokich stref zbiornika. Łączy kompresor SAD 120, regulowany rozdział powietrza, obsługę 1–2 dyfuzorów i konstrukcję przygotowaną do pracy ciągłej.
Zbiorniki do 8 000 m²
- Przeznaczenie do dużych jezior, stawów i zbiorników wodnych.
- Wartość orientacyjna zależna od głębokości i geometrii akwenu.
Głębokość do 10 m
- Wariant D opracowany do napowietrzania głębokich stref.
- Możliwość prowadzenia powietrza do dyfuzorów na dnie zbiornika.
Kompresor SAD 120 • 7 200 l/h
- Fabrycznie zainstalowany kompresor o przepływie do 120 l/min.
- Wydajność do 7 200 l/h i konstrukcja przystosowana do pracy ciągłej.
Obsługa 1–2 dyfuzorów
- Możliwość utworzenia jednego lub dwóch punktów napowietrzania.
- Współpraca z dyfuzorami OASE SubFlo Diffuser D.
Indywidualna regulacja
- Oddzielne ustawienie przepływu dla każdego podłączonego obiegu.
- Łatwiejsze wyrównanie pracy przy różnych trasach przewodów.
Mieszanie warstw wody
- Pionowa cyrkulacja wywoływana przez unoszące się pęcherzyki.
- Wsparcie równomiernego rozprowadzania tlenu w głębokim zbiorniku.
Ochrona i ograniczenie hałasu
- Solidna obudowa osłaniająca główne podzespoły.
- Filtrowany wlot powietrza i zintegrowany wentylator chłodzący.
Zasilanie 230 V • przewód 10 m
- Napięcie 230 V, częstotliwość 50–60 Hz i pobór mocy 500 W.
- Przewód zasilający 10 m ułatwia zaplanowanie miejsca ustawienia jednostki.
Najważniejsze technologie i rozwiązania konstrukcyjne OASE SubFlo Base 2 D
Kompresor, drobnopęcherzykowa dyfuzja, regulacja obiegów i chłodzenie
Cztery moduły pokazują rozwiązania odpowiadające za wytwarzanie przepływu, jego doprowadzenie do głębokich stref oraz ochronę podzespołów systemu.
Napowietrzanie głębokich stref – działanie i dobór instalacji
120 l/min • 1–2 dyfuzory • do 10 mDobierz dyfuzory i przewody do głębokich stref konkretnego akwenu
SubFlo Base 2 D dostarcza powietrze do rozdzielaczy, z których prowadzone są osobne przewody do 1–2 dyfuzorów. Punkty napowietrzania można rozmieścić w najgłębszych lub najbardziej wymagających częściach zbiornika, aby wykorzystać unoszenie pęcherzyków do wytwarzania pionowej cyrkulacji wody.
- Przepływ maksymalny
- 7 200 l/h
- Liczba dyfuzorów
- 1–2
- Głębokość maksymalna
- 10 m
- Powierzchnia orientacyjna
- do 8 000 m²
SAD 120
Kompresor zapewnia stały przepływ do 120 l/min i zasila jeden lub dwa obiegi instalacji.
1–2 obiegi
Indywidualna regulacja umożliwia ustawienie ilości powietrza kierowanej do każdego punktu.
Diffuser D
Dyfuzory uwalniają drobne pęcherzyki w głębokich strefach i wywołują ruch wody ku powierzchni.
Sama powierzchnia zbiornika nie określa właściwej konfiguracji
Informacja „do 8 000 m²” ma charakter orientacyjny. Przed wyborem jednego lub dwóch dyfuzorów oraz długości przewodów należy uwzględnić głębokość, profil dna i położenie stref wymagających napowietrzania.
Wytwarzanie przepływu
Kompresor SAD 120 dostarcza powietrze do regulowanego układu rozdziału.
Regulacja obiegów
Przepływ jest ustawiany osobno dla każdego podłączonego przewodu.
Transport do głębokiej strefy
Odpowiednio dobrane przewody SubFlo Tubing prowadzą powietrze do dna.
Dyfuzja i cyrkulacja
Pęcherzyki unoszą wodę, wspierając mieszanie warstw i rozprowadzanie tlenu.
Skoncentrowane działanie w jednej głębokiej strefie
Jeden dyfuzor może być odpowiednim rozwiązaniem dla akwenu o prostszej geometrii lub z jedną dominującą niecką. Punkt należy umieścić tak, aby powstająca cyrkulacja obejmowała wymagany obszar zbiornika.
JEDEN GŁÓWNY PUNKT NAPOWIETRZANIADwa punkty dla nieregularnego lub wydłużonego akwenu
Dwa niezależnie regulowane obiegi mogą ułatwić objęcie działaniem oddalonych niecek, wydłużonych części zbiornika lub stref rozdzielonych przewężeniem. Nie stosuj sztywnego przelicznika powierzchni na jeden dyfuzor.
DOBÓR NA PODSTAWIE RZECZYWISTEJ BATYMETRIIDyfuzory i przewody dobierz przed uruchomieniem systemu
SubFlo Base 2 D zawiera kompresor oraz regulowane bloki rozdziału powietrza, ale kompletna instalacja wymaga 1–2 dyfuzorów OASE SubFlo Diffuser D i odpowiednio dobranych przewodów SubFlo Tubing. Elementy te są oferowane oddzielnie.

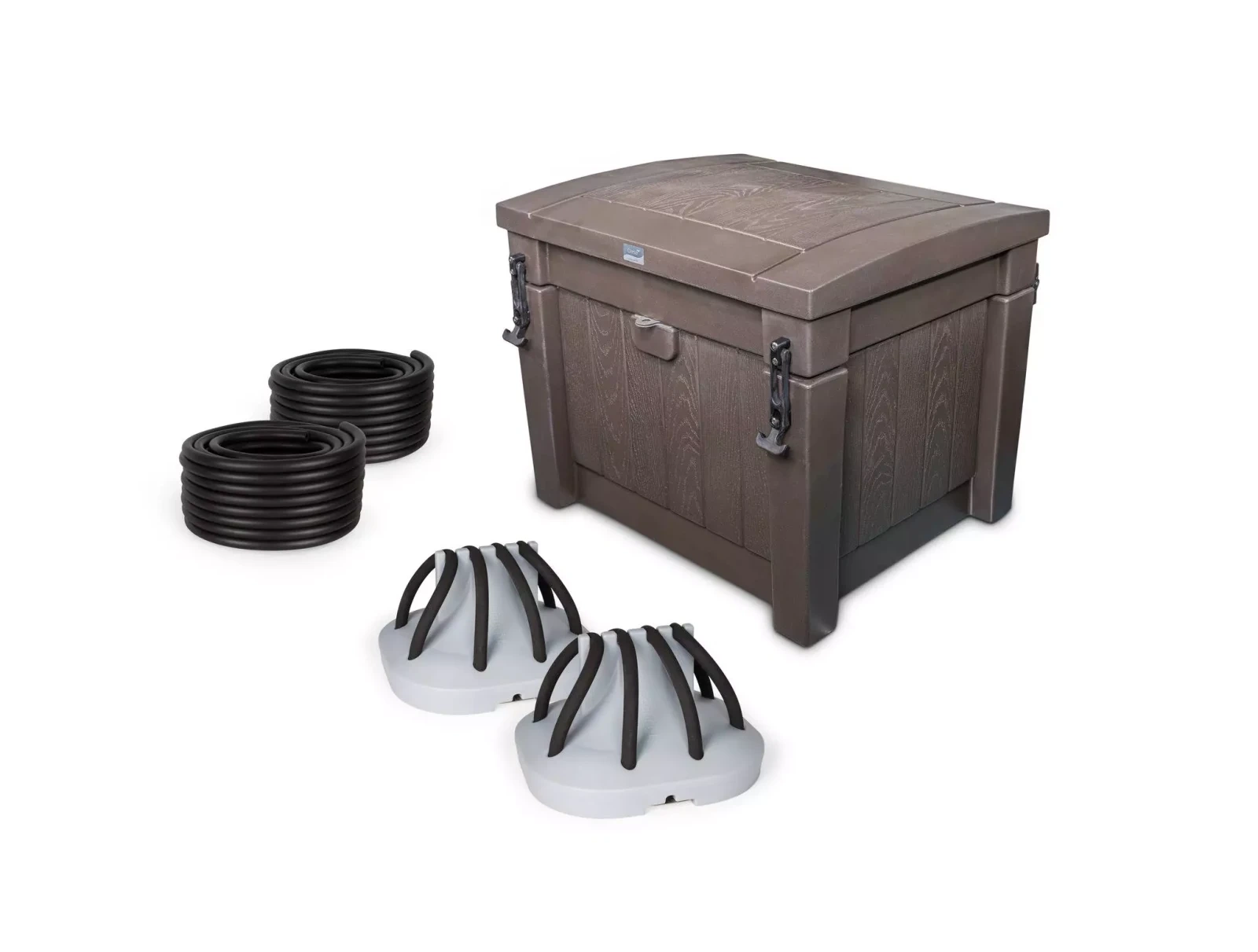

Zawartość zestawu OASE SubFlo Base 2 D
Otrzymujesz jednostkę OASE SubFlo Base 2 D z fabrycznie zamontowanym kompresorem SAD 120, obudową ochronną oraz blokami umożliwiającymi indywidualną regulację powietrza kierowanego do 1–2 obiegów.
OASE SubFlo Base 2 D – jednostka bazowa numer 99093
Przed montażem sprawdź kompletność i stan urządzenia. Liczbę dyfuzorów, długość przewodów oraz rozmieszczenie punktów napowietrzania należy ustalić dla konkretnego zbiornika.

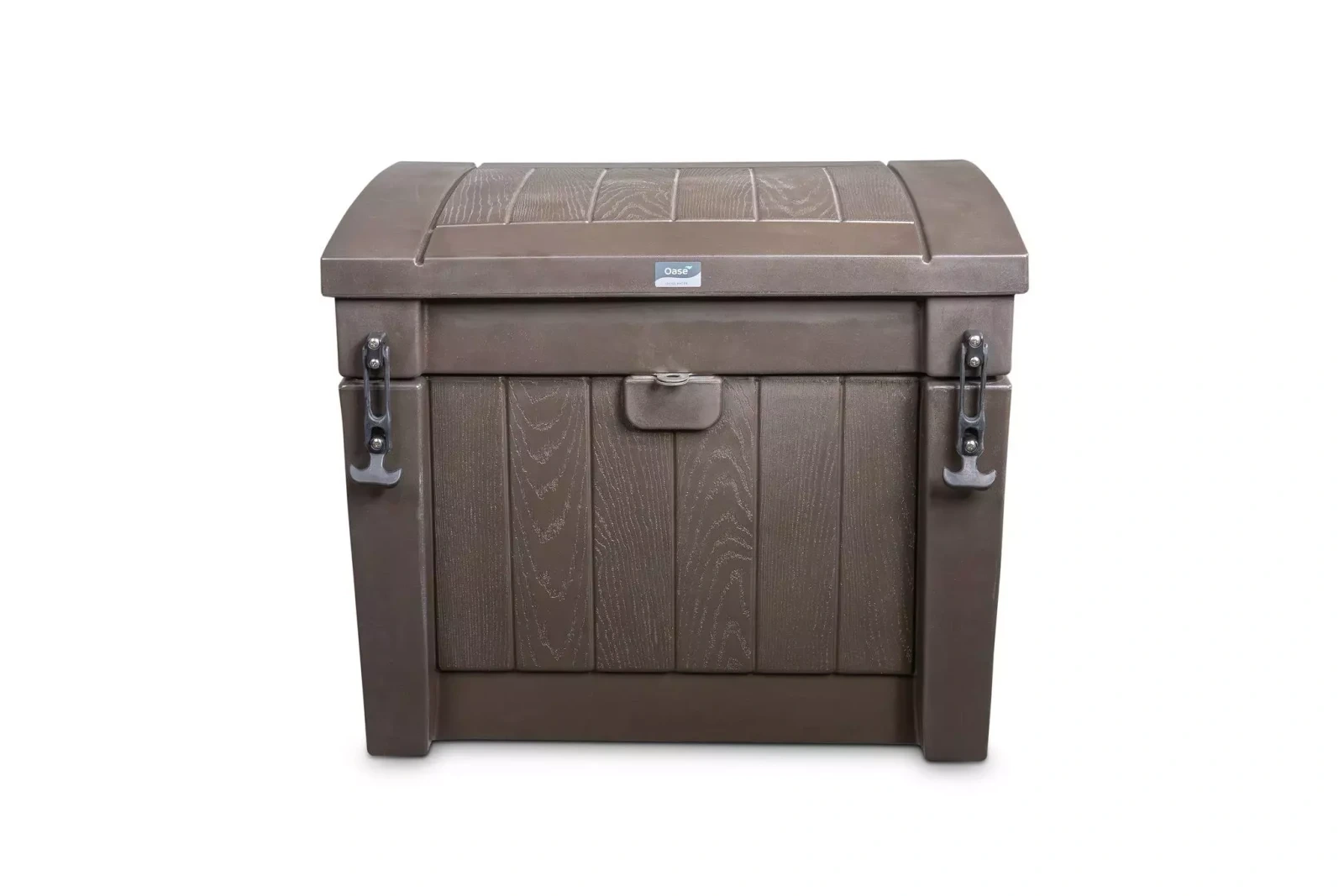

01 Jednostka bazowa
- 1 × OASE SubFlo Base 2 D
- Solidna obudowa chroniąca główne podzespoły
- Konstrukcja pomagająca ograniczać poziom hałasu
02 Kompresor
- Fabrycznie zamontowany kompresor SAD 120
- Maksymalny przepływ powietrza 120 l/min
- Przystosowanie do pracy ciągłej

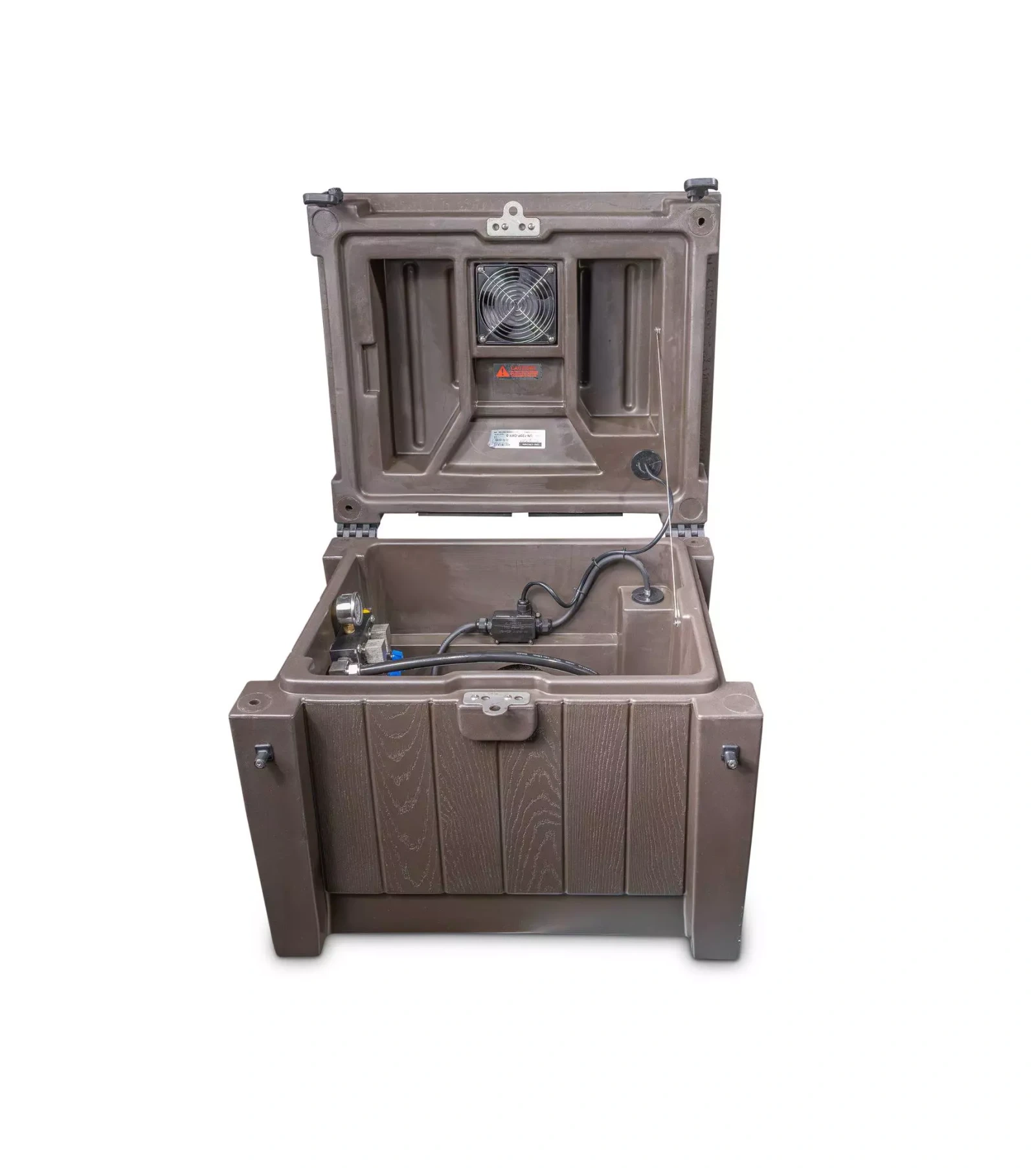

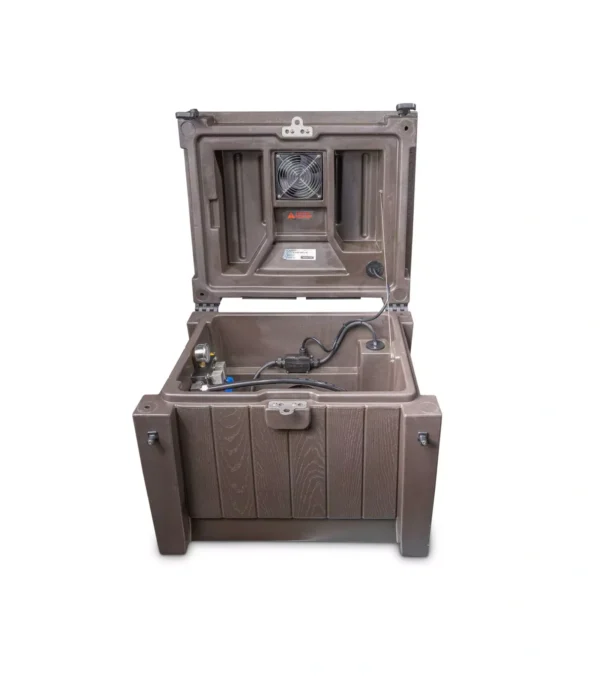

03 Rozdział i chłodzenie
- Indywidualnie regulowane bloki rozdziału powietrza
- Filtrowany wlot powietrza
- Zintegrowany wentylator chłodzący
04 Zasilanie
- Przewód zasilający o długości 10 m
- Napięcie znamionowe 230 V
- Pobór mocy 500 W
— Elementy dobierane oddzielnie
- 1 lub 2 dyfuzory OASE SubFlo Diffuser D, numer 99096
- Przewody OASE SubFlo Tubing w odpowiednim wariancie i długości
- Pozostałe elementy montażowe zależne od projektu instalacji
Zaplanuj głębokość, pozycję dyfuzorów i przebieg przewodów
Ustal maksymalną głębokość zbiornika, zaznacz najgłębsze niecki, spadki dna, przewężenia i oddalone strefy, a następnie dobierz liczbę dyfuzorów oraz trasy przewodów. Pozwala to wykorzystać możliwość osobnej regulacji każdego obiegu.
Model jest przeznaczony do wody słodkiej. Producent nie przewiduje stosowania SubFlo Base 2 D w wodzie basenowej ani słonej.
Sprawdzenie urządzenia po dostawie
Skontroluj stan obudowy, przewodu zasilającego, elementów rozdziału i pozostałych podzespołów. Uszkodzonego urządzenia nie uruchamiaj, a montaż wykonaj zgodnie z aktualną dokumentacją producenta.
Dane techniczne OASE SubFlo Base 2 D
Identyfikacja produktu
- Marka
- OASE
- Model handlowy
- SubFlo Base 2 D
- SKU / numer artykułu / MPN
- 99093
- EAN / UPC / GTIN-12
- 198318011563
- Typ produktu
- Jednostka bazowa systemu napowietrzania głębokich zbiorników
- Seria
- OASE SubFlo
Wydajność i zastosowanie
- Kompresor
- OASE SAD 120, fabrycznie zamontowany
- Maksymalna ilość tłoczonego powietrza
- 7 200 l/h
- Maksymalny przepływ w przeliczeniu na minuty
- 120 l/min
- Liczba obsługiwanych dyfuzorów
- 1–2
- Optymalny efekt dla zbiorników do
- 8 000 m², zależnie od głębokości i kształtu
- Maksymalna głębokość wody
- 10 m
- Praca ciągła
- Tak, kompresor jest do niej przystosowany
Parametry elektryczne
- Napięcie znamionowe
- 230 V
- Częstotliwość
- 50–60 Hz
- Rodzaj prądu
- AC, prąd przemienny
- Pobór mocy
- 500 W
- Długość przewodu zasilającego
- 10 m
Konstrukcja i regulacja
- Rozdział powietrza
- Indywidualnie regulowane bloki dla 1–2 dyfuzorów
- Filtrowany wlot powietrza
- Tak
- Zintegrowany wentylator chłodzący
- Tak
- Konstrukcja ograniczająca hałas
- Tak
- Obudowa ochronna
- Solidna konstrukcja chroniąca podzespoły
- Obsługa
- Konstrukcja trwała, łatwa w instalacji i niewymagająca rozbudowanej obsługi
Wymiary i masa
- Wymiary (D × S × W)
- 630 × 530 × 510 mm
- Masa netto
- 22,4 kg
Rodzaj wody
- Do wody słodkiej
- Tak
- Do wody basenowej
- Nie
- Do wody słonej
- Nie
Kompatybilne elementy systemu
- Dyfuzor do głębokiej wody
- OASE SubFlo Diffuser D, numer 99096
- Przewód SubFlo Tubing H 30 m
- Numer 99415
- Przewód SubFlo Tubing H 150 m
- Numer 99416
- Przewód SubFlo Tubing L 30 m
- Numer 99417
- Status elementów
- Akcesoria dobierane do konkretnej konfiguracji instalacji
Dokumentacja i projekt instalacji OASE SubFlo
Przed montażem zapoznaj się z aktualną dokumentacją producenta. Dla głębokiego, dużego lub nieregularnego zbiornika przygotuj plan rozmieszczenia dyfuzorów, tras przewodów i regulacji poszczególnych obiegów. Nie ustawiaj konfiguracji wyłącznie na podstawie powierzchni akwenu.
FAQ – OASE SubFlo Base 2 D
Najważniejsze informacje przed zakupem i konfiguracją instalacji
Sprawdź wielkość i głębokość zbiornika, liczbę dyfuzorów, wydajność kompresora oraz elementy wymagające osobnego doboru.
01 Do jak dużego zbiornika przeznaczony jest SubFlo Base 2 D? +
Producent podaje zastosowanie w zbiornikach o powierzchni do około 8 000 m². Wartość zależy od głębokości, kształtu akwenu, profilu dna i właściwego rozmieszczenia punktów napowietrzania.
02 Jaka jest maksymalna głębokość zastosowania? +
Wariant SubFlo Base 2 D jest przeznaczony do głębokich stref wodnych o głębokości maksymalnie 10 m.
03 Ile dyfuzorów można podłączyć do urządzenia? +
Jednostka obsługuje jeden lub dwa dyfuzory. Przepływ do każdego podłączonego punktu może być regulowany osobno przy użyciu dołączonych bloków rozdziału powietrza.
04 Czy dyfuzory i przewody znajdują się w zestawie? +
Nie należy traktować jednostki bazowej jako kompletnej instalacji. OASE prezentuje SubFlo Diffuser D oraz przewody SubFlo Tubing jako osobno dobierane elementy systemu.
05 Jak drobne pęcherzyki wpływają na głęboki zbiornik? +
Pęcherzyki uwalniane przy dnie unoszą się ku powierzchni, wywołując pionowy ruch wody. Wspiera to rozprowadzanie tlenu, mieszanie warstw, ograniczanie stratyfikacji temperaturowej i usuwanie gazów z głębokich partii akwenu.
06 Czy SubFlo Base 2 D nadaje się do wody słonej lub basenowej? +
Nie. Producent potwierdza zastosowanie w wodzie słodkiej, ale nie przewiduje pracy urządzenia w wodzie słonej ani basenowej.
07 Jak dobrać jeden lub dwa dyfuzory? +
Liczbę punktów należy ustalić na podstawie powierzchni, maksymalnej głębokości, profilu dna, liczby niecek, kształtu akwenu i odległości od jednostki bazowej. Nie należy stosować jednego sztywnego przelicznika m² na dyfuzor.
08 Czym SubFlo Base 2 D różni się od SubFlo Base 4 S? +
Base 2 D jest przeznaczony do głębokich stref do 10 m i obsługuje 1–2 dyfuzory Diffuser D. Base 4 S jest wariantem do płytkich stref do 2 m i obsługuje 2–4 dyfuzory Diffuser S. Oba modele wymagają indywidualnego doboru elementów instalacji.
