Makita TR001GU201 – akumulatorowa wiązarka do zbrojeń 40V max XGT | obsługa drutu 1,6 mm | 2 × BL4040F 4,0 Ah | DC40RA | MAKPAC typ 4
Ważne: oferta obejmuje akumulatorową wiązarkę do zbrojeń Makita TR001G, 2 akumulatory BL4040F 40V max / 4,0 Ah, szybką ładowarkę DC40RA, olej do narzędzi pneumatycznych, klucz imbusowy 2,5 mm, wkład oraz walizkę MAKPAC typ 4. Drut wiązałkowy 1,6 mm nie jest częścią opisanego zestawu i należy dobrać go osobno.
Opis produktu

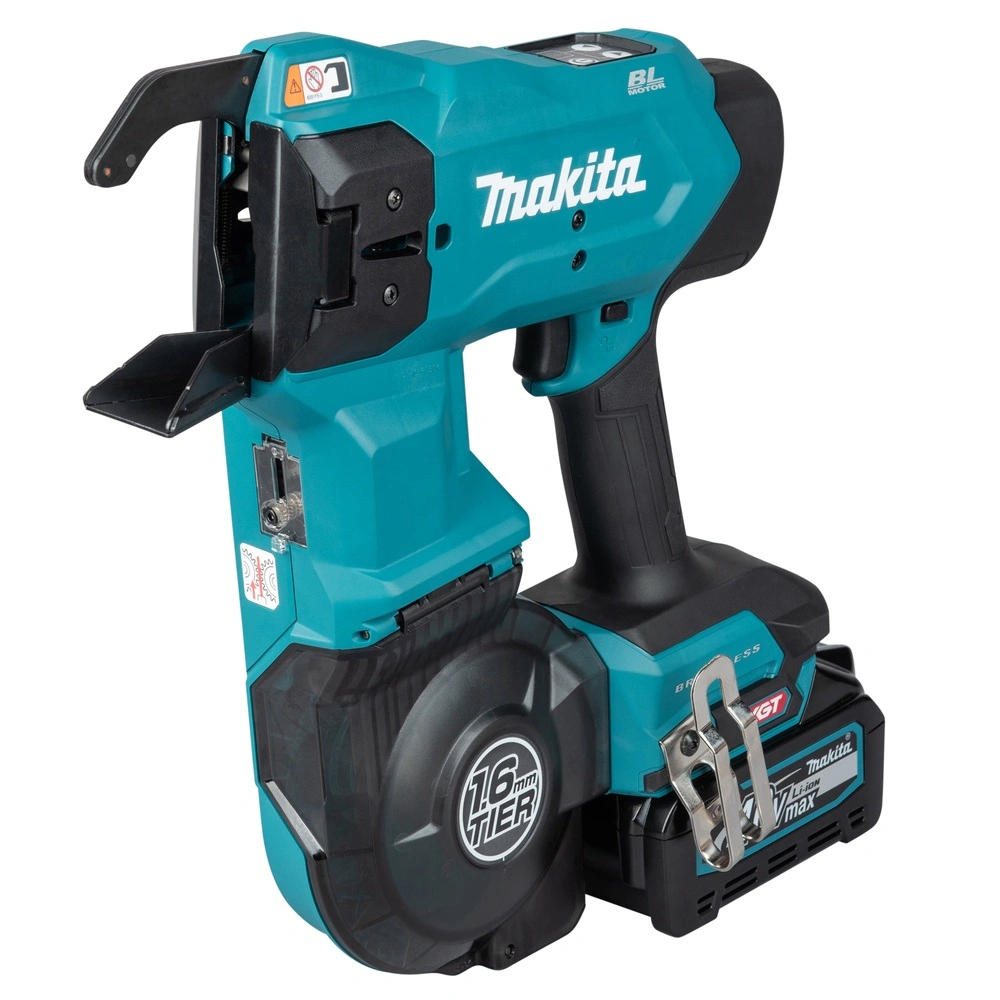

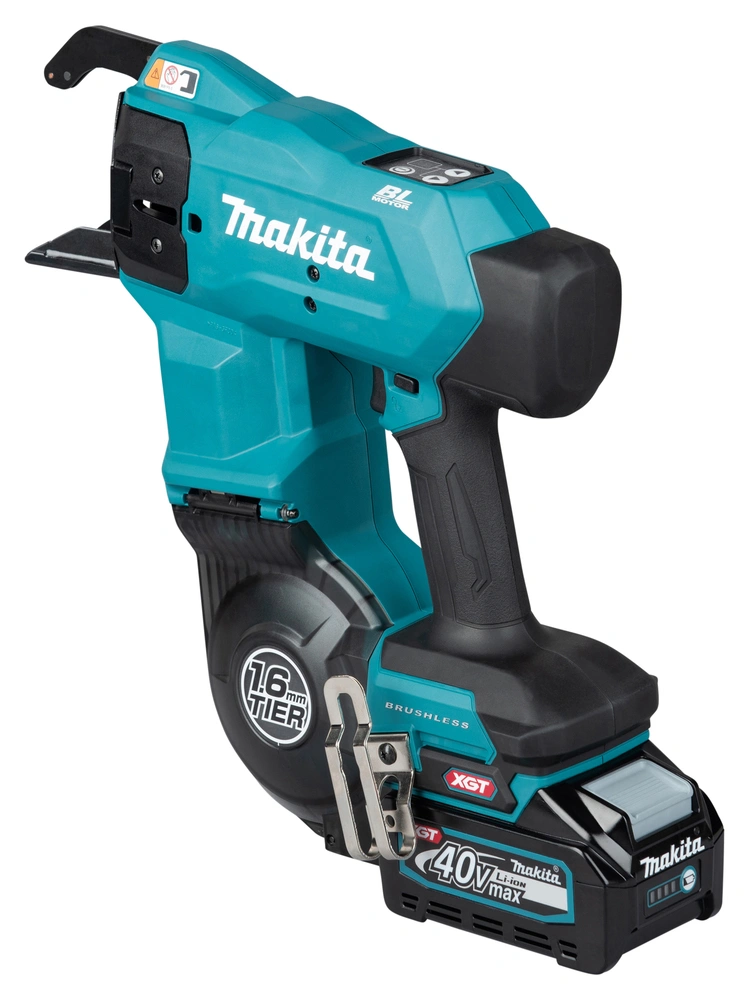

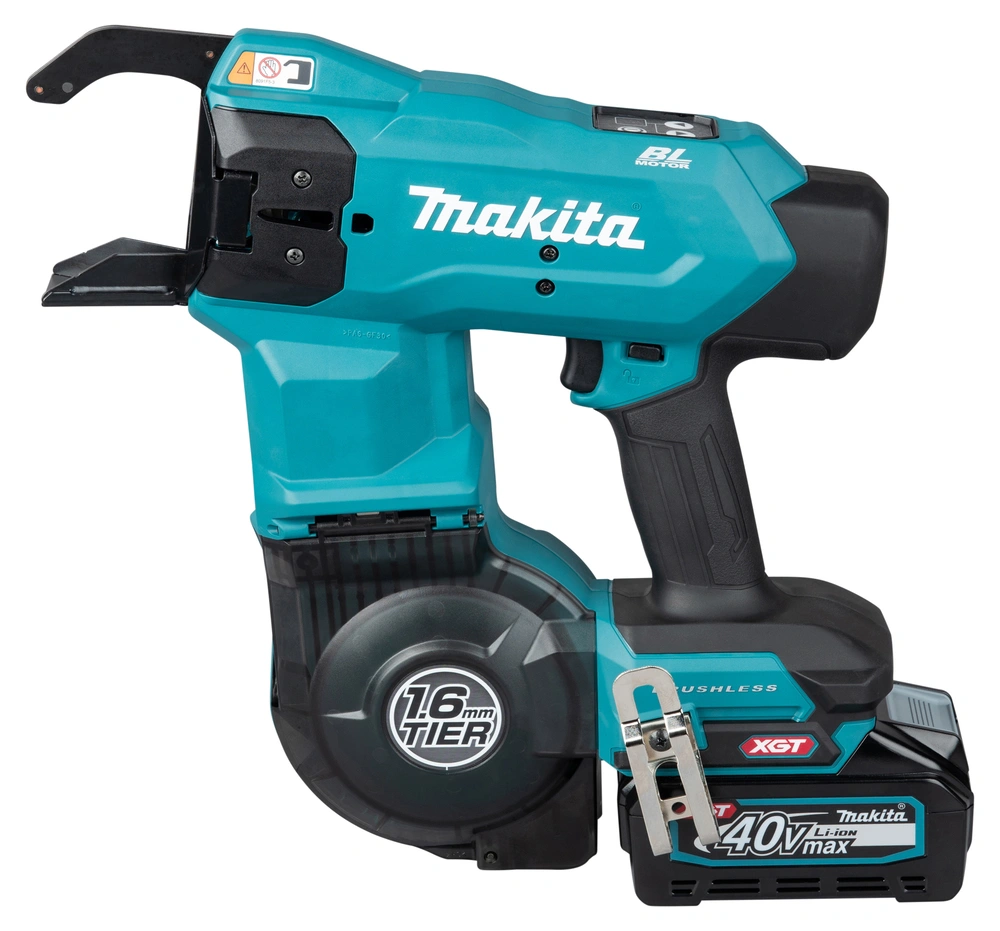

Makita TR001GU201 – profesjonalna wiązarka do prac zbrojarskich
Makita TR001GU201 to kompletny zestaw z akumulatorową wiązarką przeznaczoną do automatycznego łączenia prętów zbrojeniowych. Narzędzie sprawdzi się podczas wykonywania fundamentów, płyt, ścian, stropów oraz innych elementów konstrukcji żelbetowych, przy których konieczne jest przygotowanie dużej liczby powtarzalnych połączeń. Automatyczny mechanizm ogranicza ręczne odmierzanie i skręcanie drutu, pomagając utrzymać uporządkowany przebieg kolejnych etapów pracy. Brak przewodu zasilającego, sprężarki oraz węża pneumatycznego zwiększa swobodę przemieszczania się po placu budowy i pomiędzy przygotowywanymi fragmentami zbrojenia.
Kompletny wariant U201 z dwoma akumulatorami i walizką MAKPAC
Wariant TR001GU201 został przygotowany dla użytkowników, którzy potrzebują kompletnego zestawu z własnym źródłem zasilania. W opakowaniu znajdują się dwa akumulatory BL4040F 40V max / 4,0 Ah, szybka ładowarka DC40RA, olej, klucz imbusowy 2,5 mm, dopasowany wkład oraz walizka MAKPAC typ 4. Podczas pracy na jednym akumulatorze drugi może pozostawać w rezerwie lub znajdować się w ładowarce, co ułatwia organizację dłuższych zadań. Systemowa walizka chroni narzędzie i wyposażenie podczas transportu, a wkład pomaga przechowywać poszczególne elementy w uporządkowany sposób. Do rozpoczęcia wiązania należy dodatkowo dobrać odpowiedni drut wiązałkowy Makita o średnicy 1,6 mm.
Automatyczny cykl wiązania po jednym naciśnięciu spustu

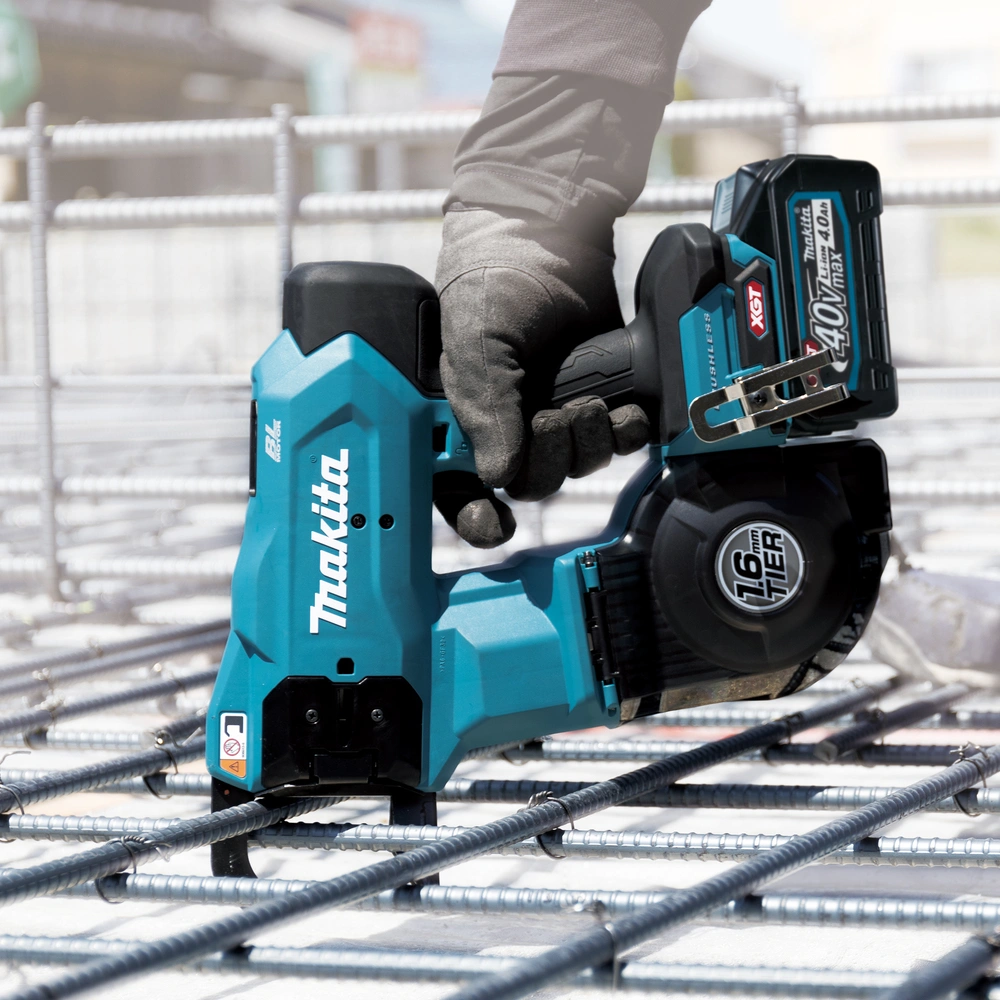

Po ustawieniu końcówki roboczej w punkcie skrzyżowania prętów operator uruchamia cykl jednym naciśnięciem spustu. Mechanizm podaje drut ze szpuli, prowadzi go wokół zbrojenia, odcina odpowiedni odcinek, a następnie naciąga i skręca wykonane połączenie. Po zakończeniu operacji elementy robocze wracają do pozycji początkowej, przygotowując narzędzie do kolejnego wiązania. Dwa niezależne silniki bezszczotkowe odpowiadają osobno za podawanie oraz skręcanie drutu, wspierając stabilny przebieg powtarzalnych cykli. Siłę wiązania można dopasować za pomocą sześciostopniowej regulacji, odpowiednio do rodzaju i układu łączonych prętów.

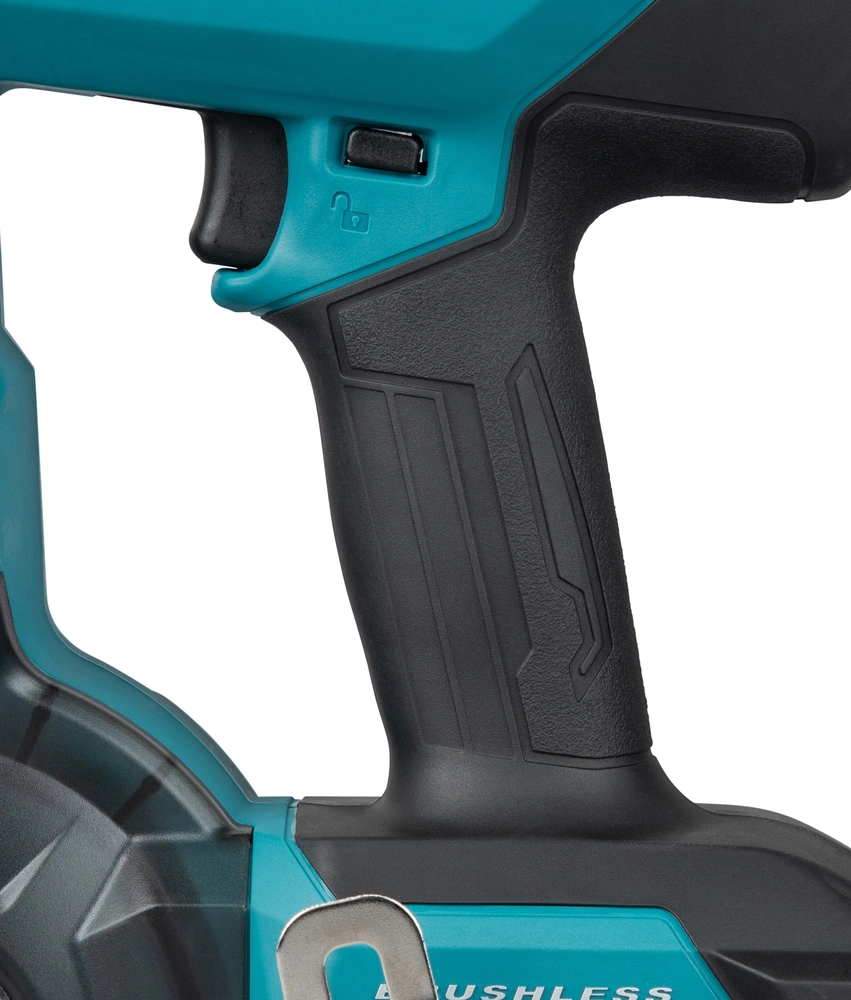

Obsługa jedną ręką i wygodna wymiana szpuli
Ergonomiczna rękojeść pokryta elastomerem wspiera pewne prowadzenie urządzenia podczas wykonywania kolejnych połączeń. Konstrukcja umożliwia obsługę jedną ręką, dzięki czemu drugą można przed uruchomieniem cyklu skorygować położenie prętów lub ustabilizować przygotowywany element. Zsynchronizowana pokrywa szpuli i mechanizm przekładniowy ułatwiają wymianę materiału eksploatacyjnego oraz wprowadzenie końcówki drutu do prowadnicy. Przednie okienko kontrolne pozwala sprawdzić położenie drutu wewnątrz mechanizmu bez demontażu części roboczej. Takie rozwiązania ułatwiają codzienną obsługę narzędzia i ograniczają czas potrzebny na przygotowanie go do kolejnych etapów pracy.
Makita TR001GU201 – główne cechy i funkcje
Model TR001GU201 łączy system XGT 40V max, dwa silniki bezszczotkowe, automatyczny cykl wiązania, drut 1,6 mm, sześciostopniową regulację siły oraz kompletny zestaw z dwoma akumulatorami, ładowarką i walizką MAKPAC.
XGT 40V max
- Zasilanie jednym akumulatorem Makita XGT.
- Dwa akumulatory BL4040F 4,0 Ah w zestawie.
- Szybka ładowarka DC40RA w komplecie.
Dwa silniki BLDC
- Oddzielny napęd podawania i skręcania drutu.
- Konstrukcja bez szczotek węglowych.
- Stabilny, powtarzalny przebieg cyklu.
Drut 1,6 mm
- Drut wiązałkowy z żelaza odprężonego.
- Orientacyjnie około 140–240 wiązań na szpulę.
- Drut jest materiałem eksploatacyjnym do dokupienia.
6 poziomów siły
- Regulacja przyciskami na panelu.
- Wyższy numer oznacza mocniejsze skręcenie.
- Możliwość dopasowania do kombinacji prętów.
Automatyczny cykl
- Podanie i automatyczne odcięcie drutu.
- Przytrzymanie, skręcenie i naciągnięcie.
- Samoczynny powrót mechanizmu po wiązaniu.

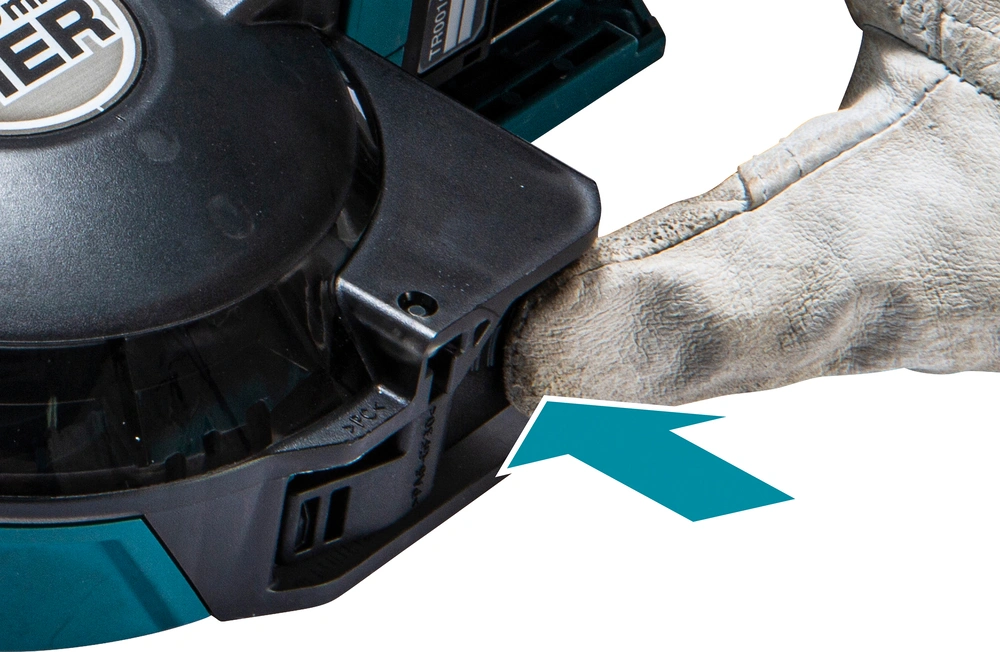

Kontrola podawania
- Przednie okienko do sprawdzania położenia drutu.
- Łatwa wymiana szpuli jednym ruchem.
- Sygnalizacja braku lub błędu podawania drutu.
Zabezpieczenia
- Blokada spustu i ochrona przed ponownym startem.
- Kontrola zamknięcia płytek bocznych.
- Ochrona przed przeciążeniem i przegrzaniem.
Zestaw MAKPAC
- Walizka systemowa MAKPAC typ 4.
- Dopasowany wkład do TR001G i wyposażenia.
- Olej i klucz imbusowy 2,5 mm w komplecie.
Najważniejsze technologie i zabezpieczenia Makita TR001GU201
XGT, dwa silniki BLDC, mechanizm naciągający, XPT i elektroniczna ochrona
Poniższe moduły przedstawiają rozwiązania odpowiadające za zasilanie, podawanie i skręcanie drutu, kontrolę połączenia oraz ochronę narzędzia i akumulatora.
XGT 40V max – zasilanie do wymagających prac budowlanych
TR001G współpracuje z akumulatorami Makita XGT 40V max. Zestaw U201 zawiera dwie baterie BL4040F 4,0 Ah oraz szybką ładowarkę DC40RA, co pozwala organizować pracę naprzemiennie bez uzależnienia od przewodu, sprężarki lub węża pneumatycznego.
Dwa silniki bezszczotkowe do podawania i skręcania
Narzędzie wykorzystuje dwa silniki BLDC realizujące osobne zadania. Jeden odpowiada za podawanie drutu, a drugi za jego skręcanie. Rozdzielenie funkcji pomaga zachować stabilny przebieg cyklu i powtarzalność kolejnych połączeń.

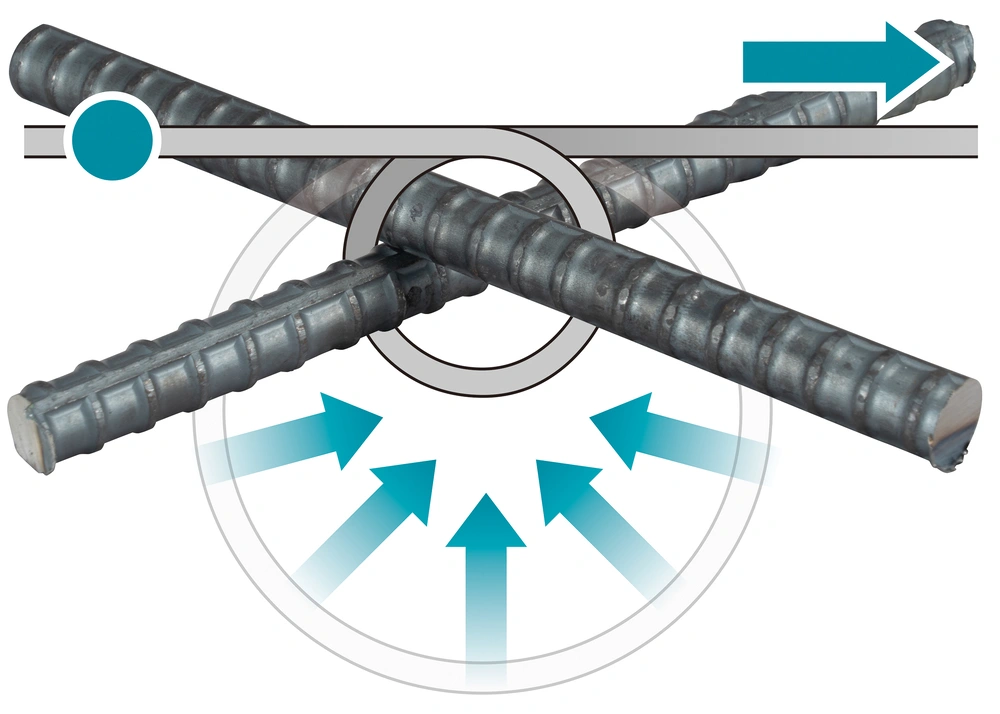

Mechanizm odciągający utrzymujący drut przy prętach
Podczas wiązania mechanizm odciąga i naciąga drut przed jego skręceniem. Pomaga to ograniczyć luz pomiędzy drutem a zbrojeniem. Siłę należy dobrać do konfiguracji prętów i po każdym połączeniu sprawdzić, czy skręcony fragment nie pękł.
XPT – podwyższona odporność w warunkach budowlanych
Technologia XPT ogranicza przedostawanie się pyłu i wilgoci do wnętrza konstrukcji. Nie oznacza pełnej wodoszczelności: wiązarki, akumulatorów i ładowarki nie należy wystawiać na deszcz, zanurzać ani czyścić strumieniem wody.
Anty-restart, kontrola płytek i elektroniczna diagnostyka
Narzędzie nie rozpocznie pracy przy włączaniu z naciśniętym spustem ani przy otwartych płytkach bocznych. System ochronny reaguje na przeciążenie, przegrzanie i niski poziom energii, a numer błędu i sygnał dźwiękowy ułatwiają rozpoznanie stanu.
Automatyczny cykl wiązania i regulacja siły
DRUT 1,6 MM • 6 POZIOMÓW SIŁYPodawanie, odcięcie i skręcenie drutu wykonywane automatycznie
Operator ustawia końcówkę w punkcie skrzyżowania prętów i jeden raz naciska spust. Narzędzie samodzielnie realizuje kolejne etapy, a po zakończeniu mechanizm wraca do pozycji wyjściowej.
- Średnica drutu
- 1,6 mm
- Regulacja siły
- 6 poziomów
- Długość narzędzia
- 375 mm
- Maks. połączenie 2 prętów
- 25 × 29 mm
Podanie drutu
Mechanizm prowadzi drut ze szpuli wokół punktu skrzyżowania prętów.
Automatyczne odcięcie
Narzędzie odmierza potrzebny odcinek i odcina drut bez działania operatora.

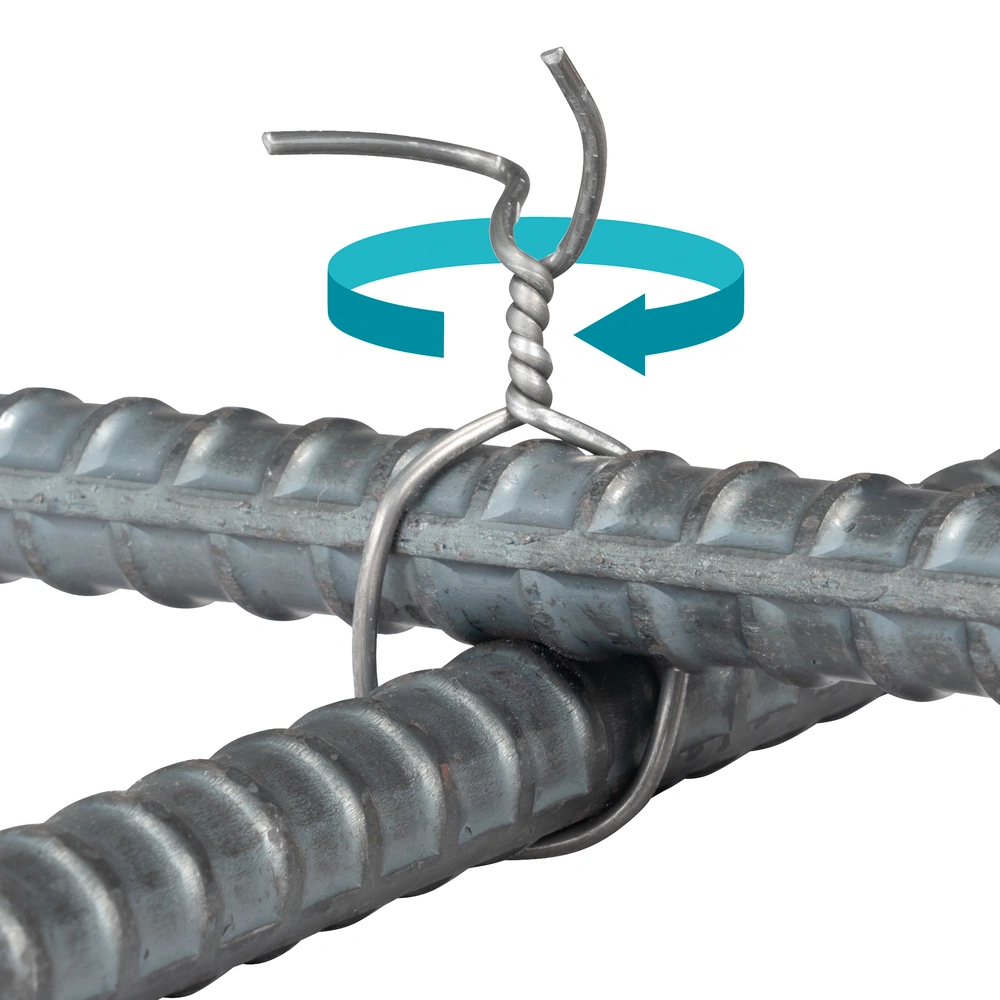

Naciągnięcie i skręcenie
Drut zostaje przytrzymany, odciągnięty i skręcony z ustawioną siłą.
Powrót mechanizmu
Po ukończeniu połączenia części robocze wracają do pozycji początkowej.

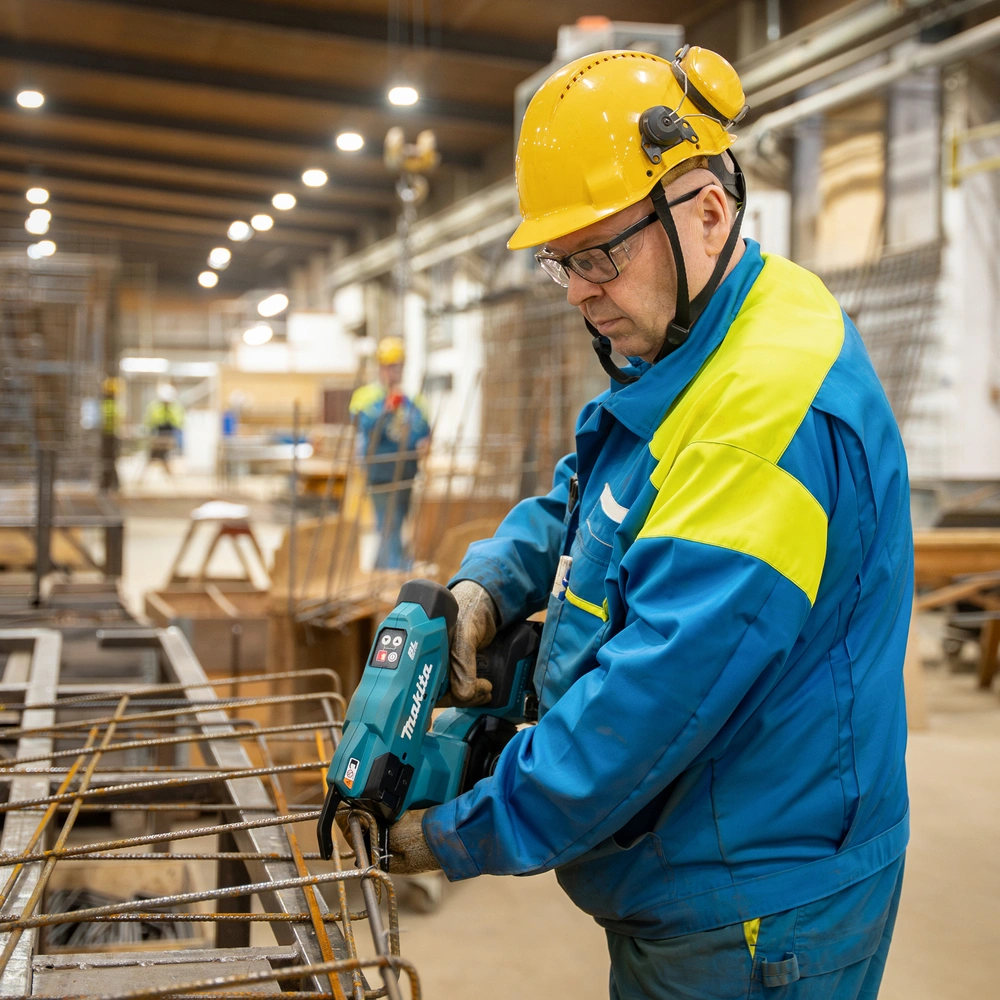

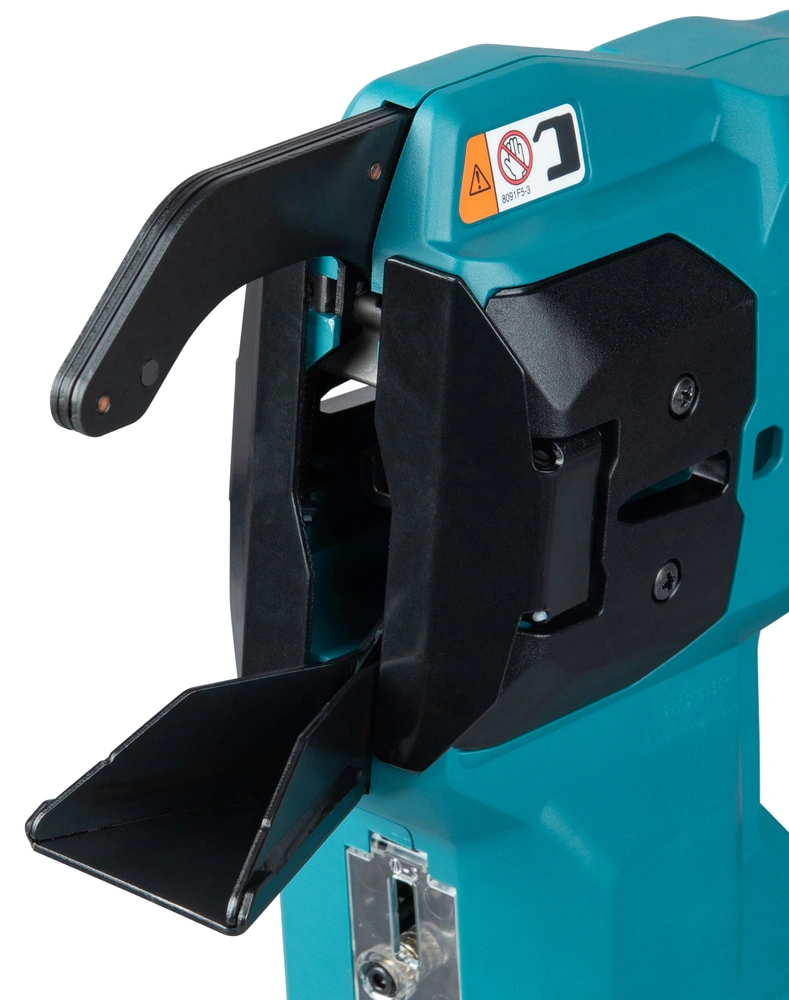

Znacznik środka, docisk i kąt około 45°
Znacznik środka należy wyrównać z punktem wiązania. Narzędzie ustawia się prostopadle do prętów i dociska płytkę boczną do skrzyżowania, prowadząc korpus pod kątem około 45°. W trakcie cyklu nie należy odsuwać wiązarki ani przechodzić do kolejnego punktu.
Dobierz poziom tak, aby połączenie było ścisłe, a drut nie pękał
Wyższe ustawienie zwiększa siłę skręcenia. Po wykonaniu wiązania sprawdź skręcony fragment. Jeśli drut pękł, zmniejsz siłę i wykonaj połączenie ponownie. Gdy wiązanie jest zbyt luźne, zwiększ poziom albo zastosuj drugie wiązanie w innej orientacji.

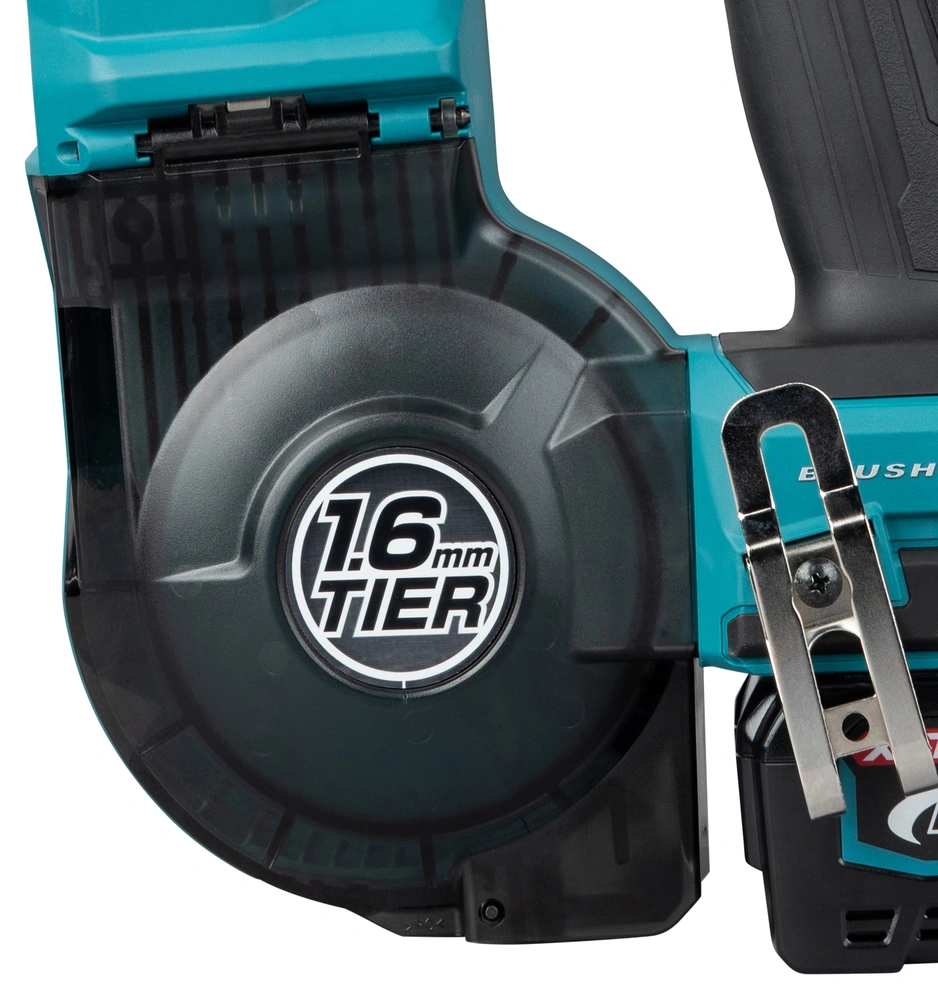

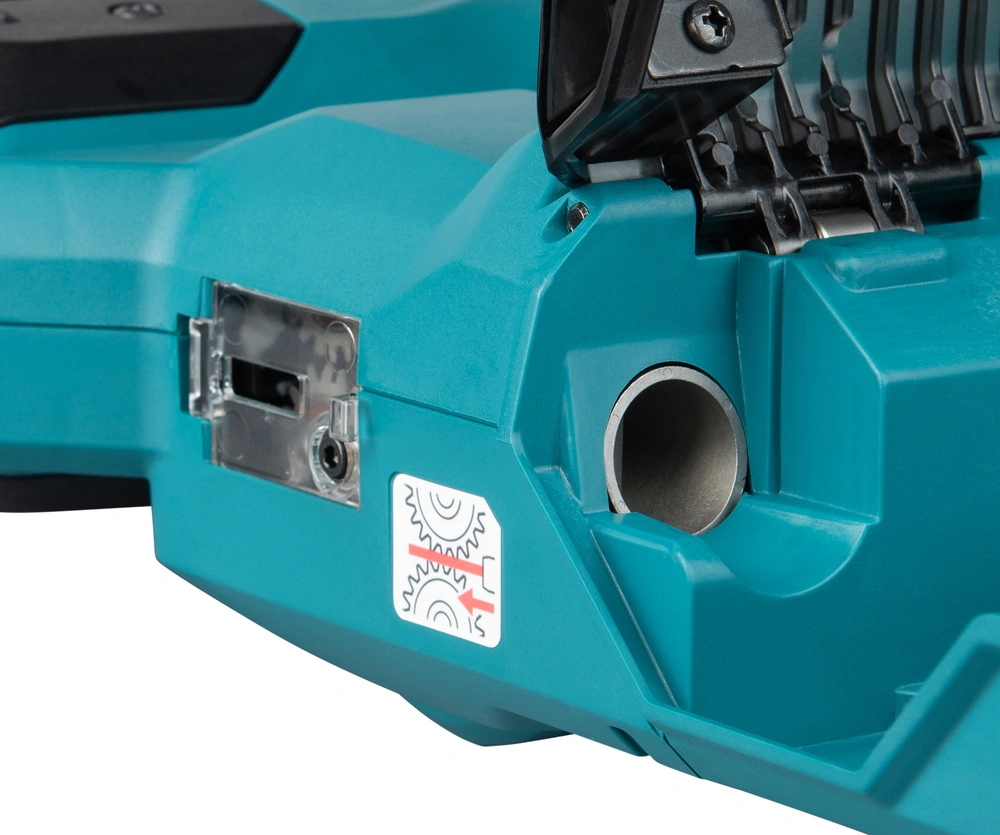

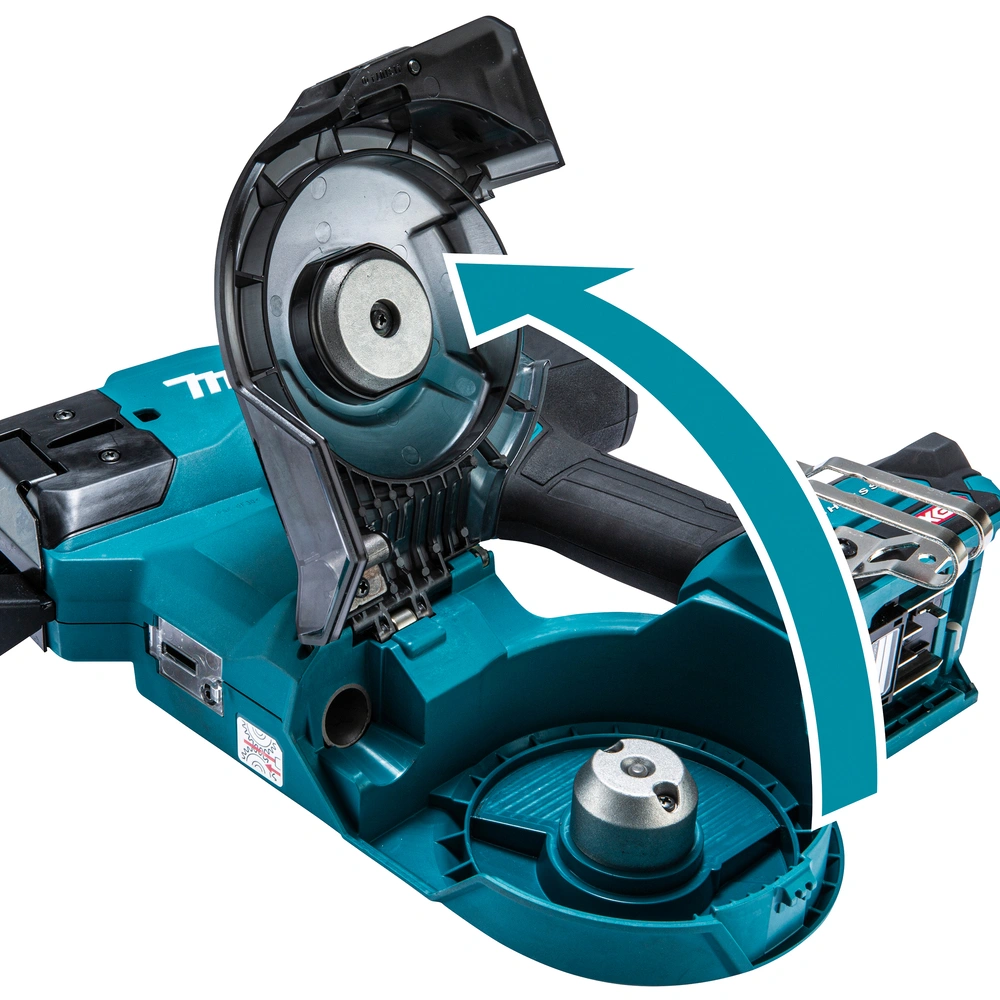

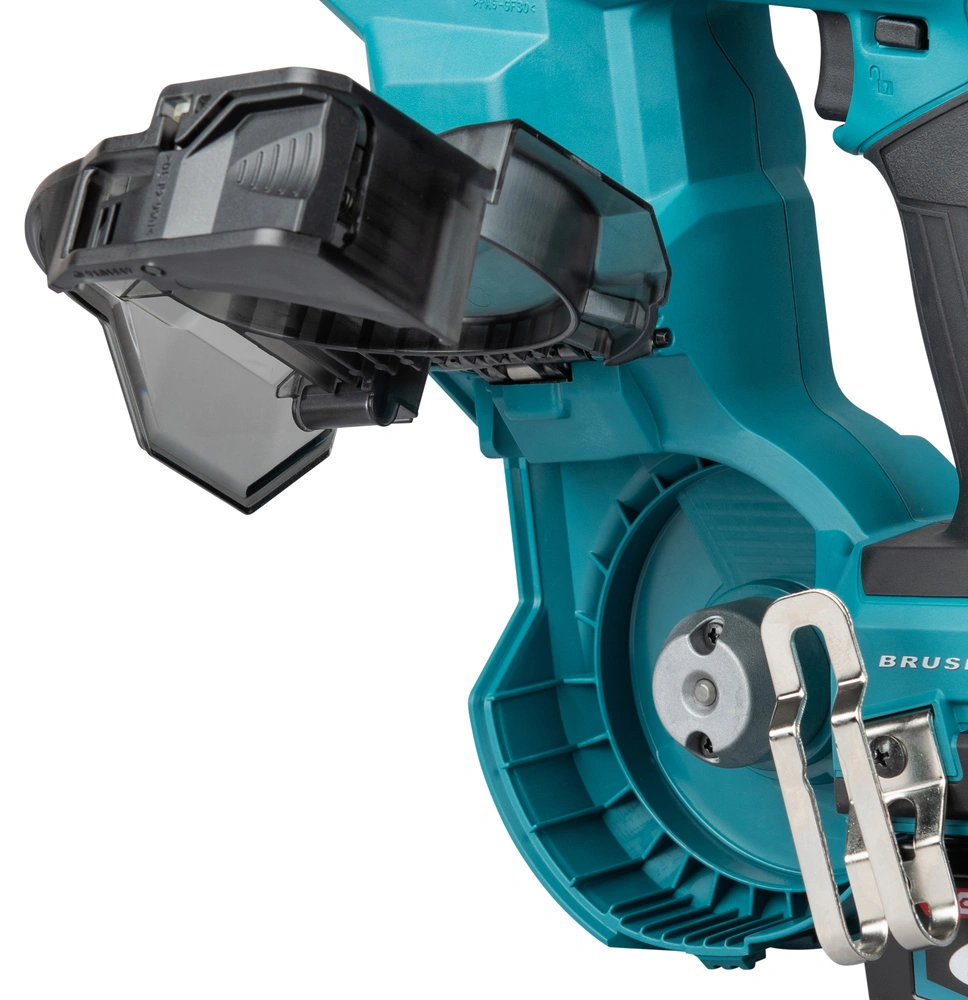

Szybka wymiana szpuli
Otwórz zsynchronizowaną pokrywę, włóż szpulę prawidłową stroną i przeprowadź wyprostowany drut przez prowadnicę.

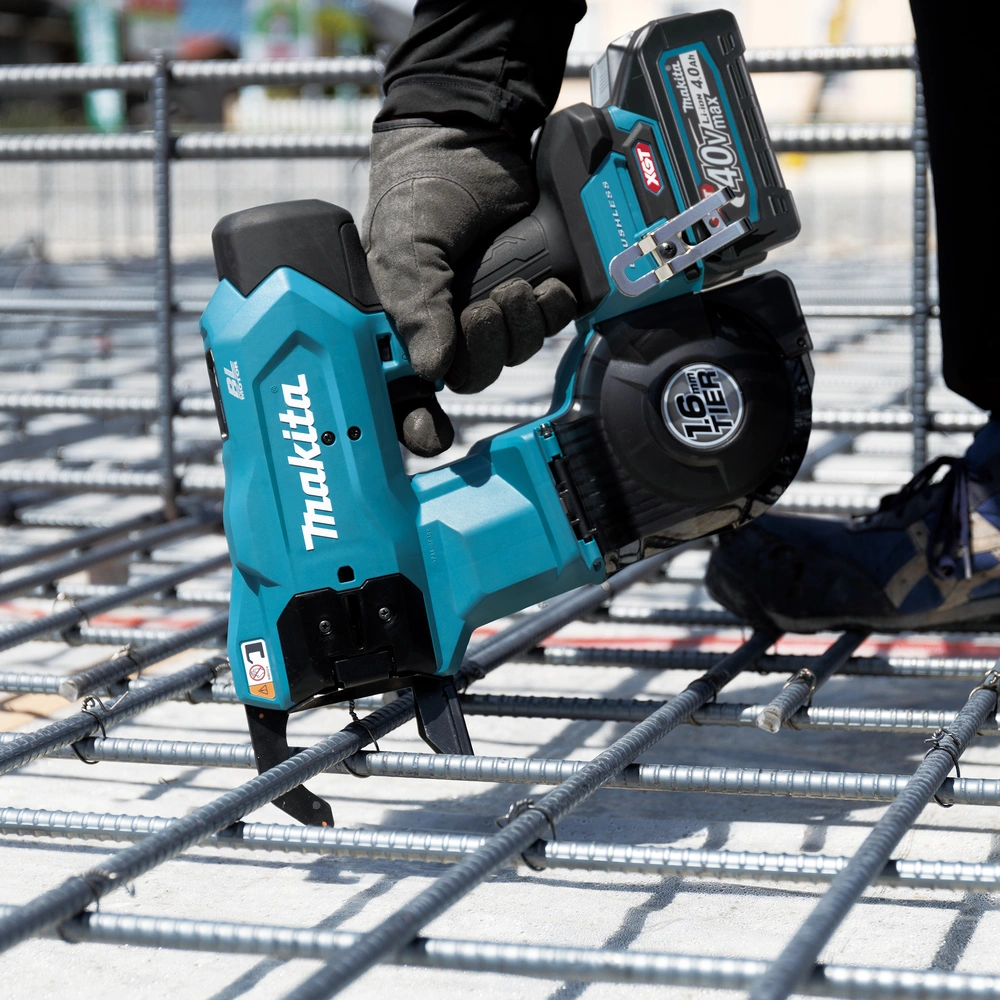

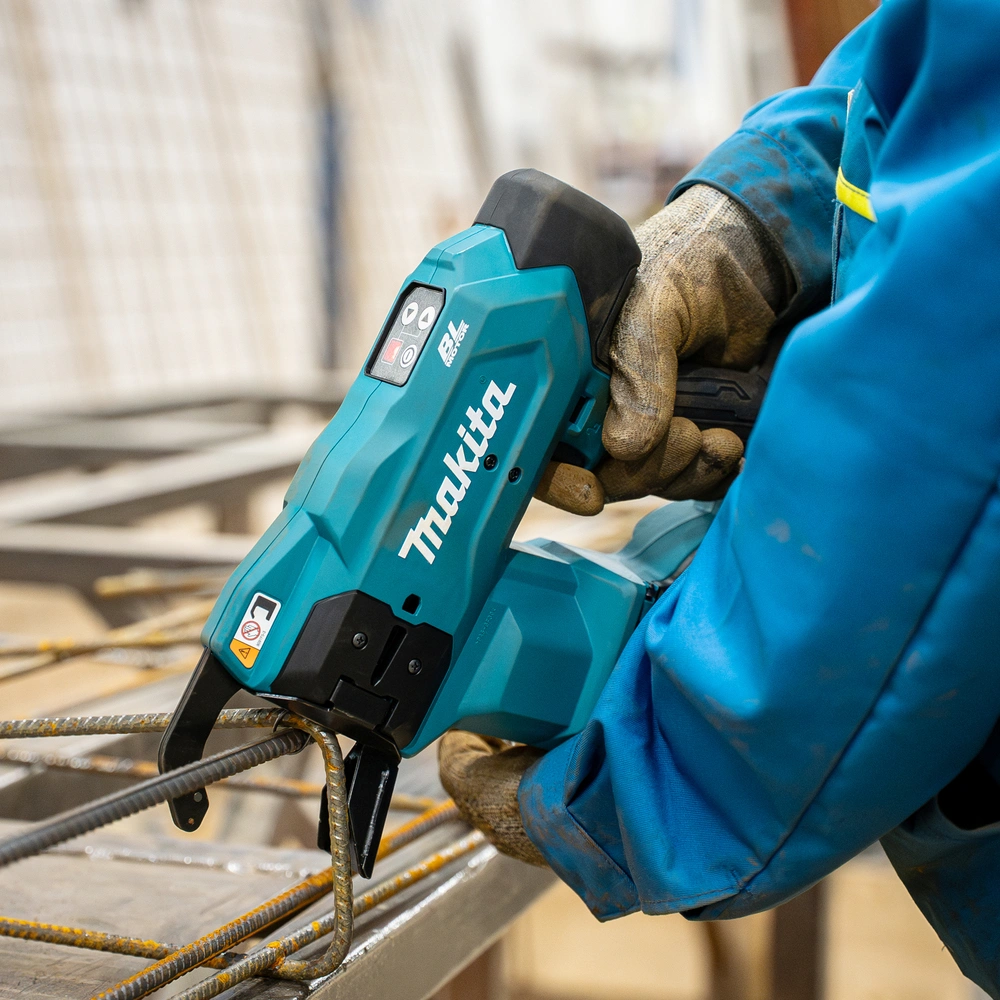

Obsługa jedną ręką
Wolna ręka może pomóc skorygować położenie prętów przed rozpoczęciem automatycznego cyklu.

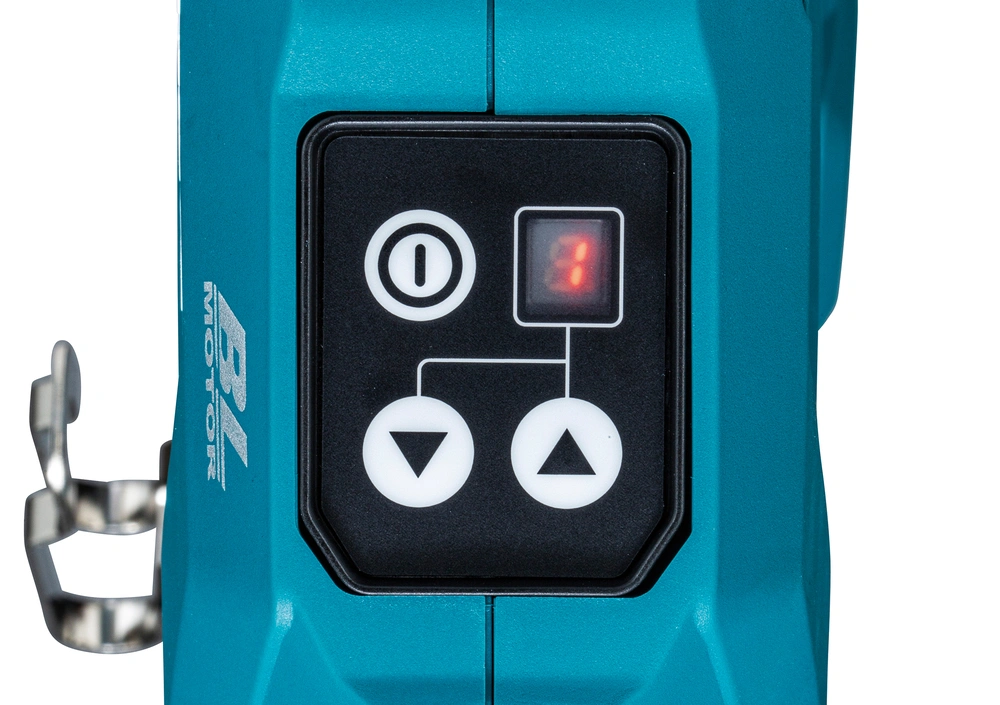

Panel i kody błędów
Wyświetlacz pokazuje ustawienie siły, a migający numer i sygnał dźwiękowy informują o wybranych problemach.

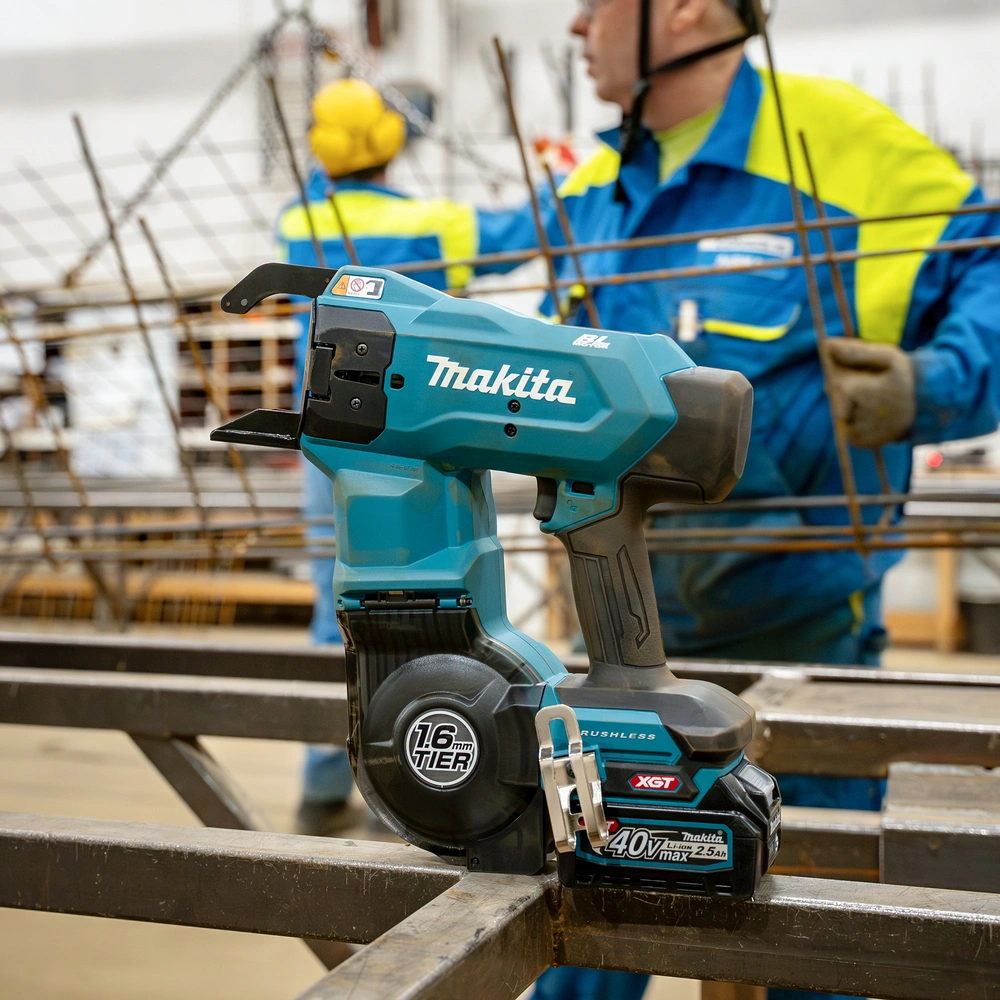

Wyłącz zasilanie
Zablokuj spust i wyjmij akumulator przed wymianą drutu, czyszczeniem lub usuwaniem blokady.
Oczyść okienko i płytki
Usuń pył żelazny miękką ściereczką, aby elementy ochronne mogły się prawidłowo zamykać.
Podaj 2–3 krople oleju
Nasmaruj wskazane punkty, gdy drut zaczepia się o część wiążącą lub narzędzie trudno odsunąć.
Nie dotykaj drutu ani mechanizmu podczas wykonywania cyklu
Końcówki drutu są ostre, a elementy wiążące obracają się z dużą prędkością. Przy zakleszczeniu wyłącz narzędzie, zablokuj spust, wyjmij akumulator i usuń drut szczypcami lub kombinerkami — nigdy dłonią.

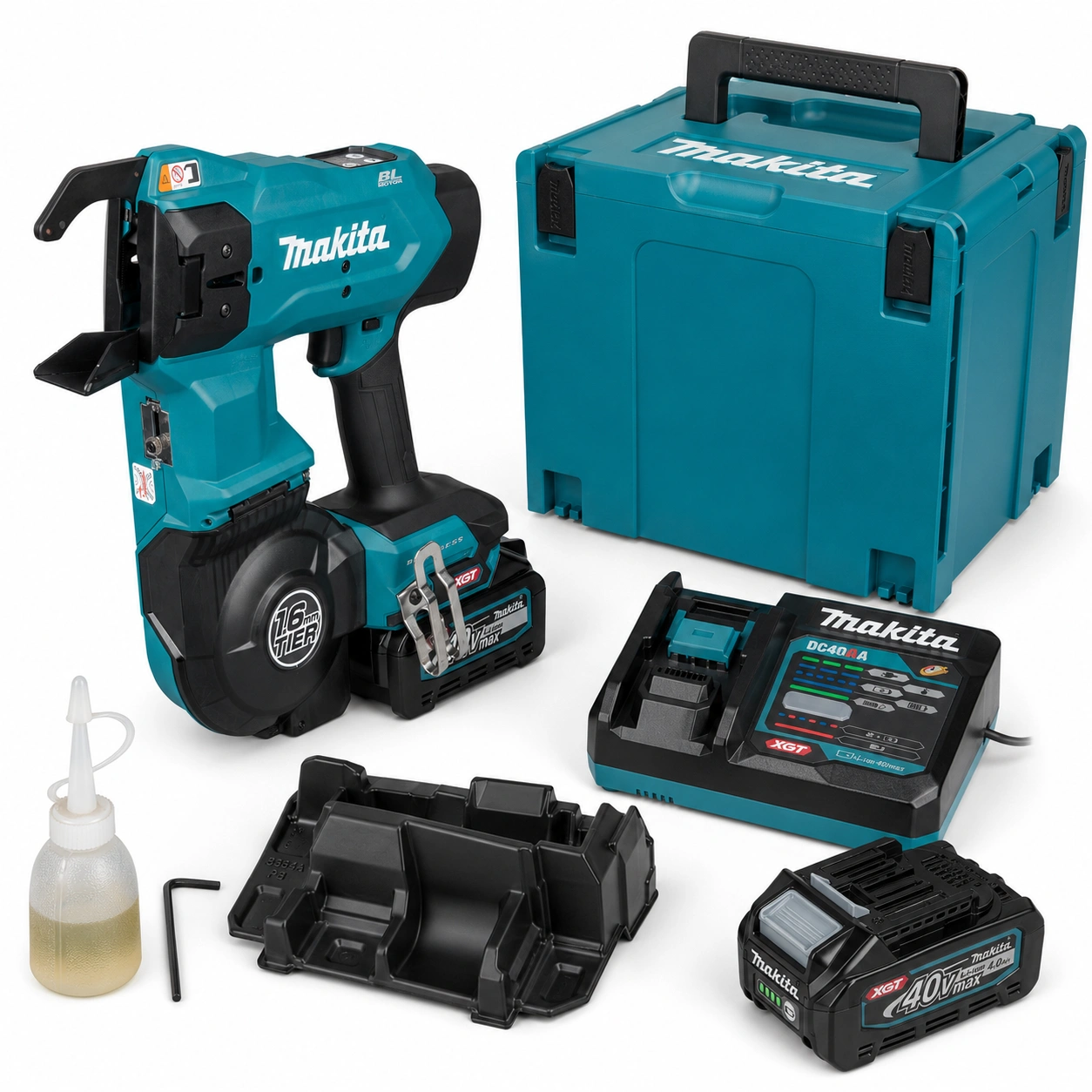

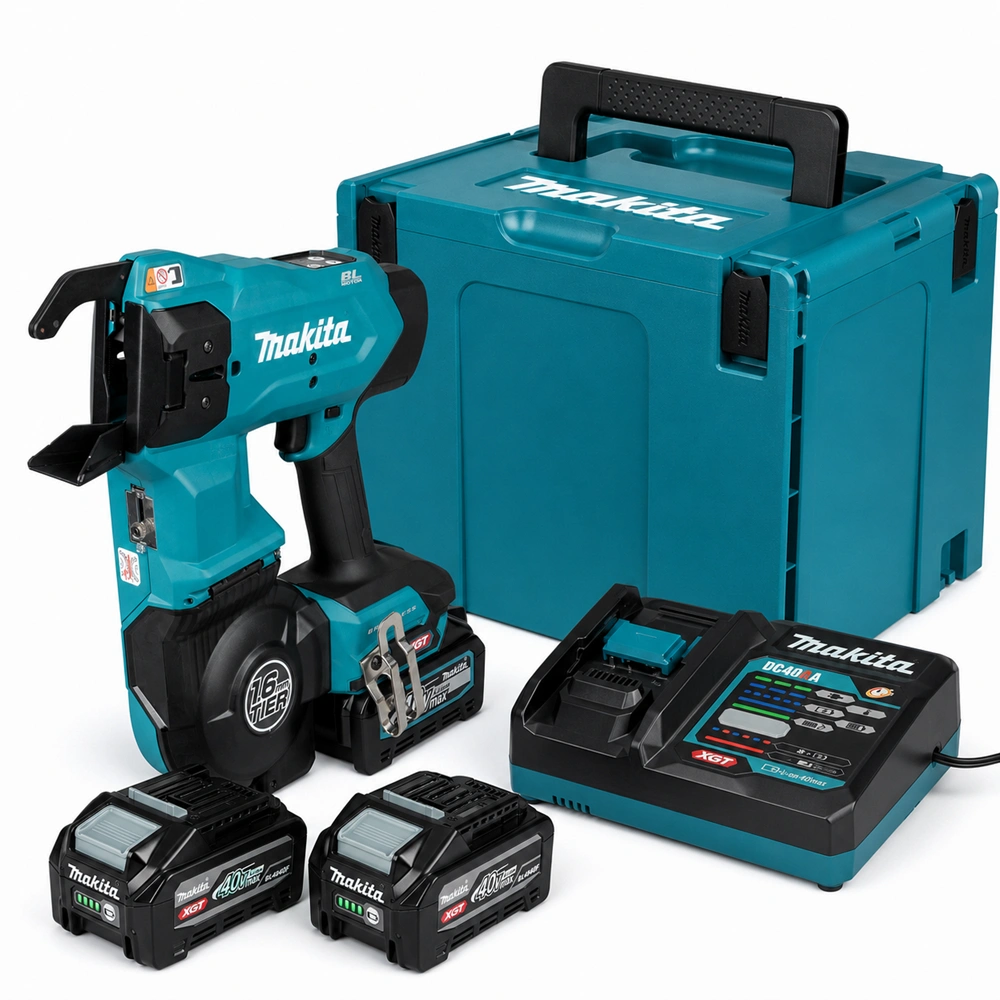

Zawartość zestawu Makita TR001GU201
Wariant U201 zawiera zasilanie, ładowarkę i wyposażenie transportowe. Do rozpoczęcia wiązania należy dodatkowo dobrać szpulę drutu 1,6 mm.
TR001G z pełnym zestawem zasilającym i walizką systemową
Zestaw został przygotowany dla użytkowników, którzy potrzebują kompletnego rozwiązania do pracy. Dwa akumulatory umożliwiają naprzemienne użytkowanie i ładowanie, a dopasowany wkład pomaga uporządkować narzędzie oraz akcesoria w walizce MAKPAC typ 4.
01 Wiązarka do zbrojeń
- 1 × Makita TR001G
- Platforma XGT 40V max
- Dwa silniki bezszczotkowe
02 Akumulatory
- 2 × BL4040F
- 40V max / 4,0 Ah
- Technologia Li-ion XGT
03 Szybka ładowarka
- 1 × DC40RA
- Ładowarka do akumulatorów XGT
- Przewód zasilający
04 Olej konserwacyjny
- Olej do narzędzi pneumatycznych 194381-3
- Do punktów smarowania części wiążącej
05 Klucz imbusowy
- Klucz imbusowy 2,5 mm 783208-8
- Do czynności wskazanych w instrukcji
06 Wkład do walizki
- Wkład MAKPAC 836433-1
- Dopasowany do TR001G i wyposażenia
07 Walizka MAKPAC
- Walizka typ 4 821552-6
- Systemowe przechowywanie i transport
08 Dokumentacja
- Instrukcja użytkowania TR001G
- Dokumentacja producenta
— Materiał eksploatacyjny poza zestawem
- Drut do wiązania zbrojeń Makita 1,6 mm, np. 1915N0-0
- Dodatkowe szpule i przedłużenie uchwytu należy dobrać osobno
Dwa akumulatory BL4040F i szybka ładowarka DC40RA znajdują się w zestawie
Do pracy potrzebny jest jeden akumulator. Drugi może w tym czasie pozostać w rezerwie lub być ładowany, co ułatwia organizację powtarzalnych prac zbrojarskich na placu budowy.
Szpula drutu wiązałkowego nie została wymieniona w zawartości wariantu TR001GU201. Przed pierwszym użyciem dobierz oryginalny drut Makita 1,6 mm odpowiedni do modelu TR001G.
Transport w systemowej walizce MAKPAC
Po odebraniu przesyłki sprawdź kompletność zestawu, naładuj akumulatory i zapoznaj się z instrukcją przed montażem szpuli.
Dane techniczne Makita TR001GU201
Identyfikacja produktu
- Producent
- Makita
- Model zestawu / SKU / MPN
- TR001GU201
- Model narzędzia
- TR001G
- EAN / GTIN-13
- 0197050017628
- Typ produktu
- Akumulatorowe narzędzie do wiązania prętów zbrojeniowych
- Przeznaczenie
- Automatyczne wiązanie zbrojenia przy pracach budowlanych i konstrukcjach żelbetowych
Zasilanie i wyposażenie energetyczne
- System akumulatorowy
- Makita XGT 40V max
- Napięcie akumulatora
- 40 V max
- Napięcie znamionowe narzędzia
- 36 V DC
- Typ akumulatora
- Li-ion
- Liczba akumulatorów wymagana do pracy
- 1 sztuka
- Akumulatory w zestawie
- 2 × BL4040F 40V max / 4,0 Ah
- Ładowarka w zestawie
- DC40RA
- Kompatybilne akumulatory według instrukcji
- BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F
- Kompatybilne ładowarki według instrukcji
- DC40RA, DC40RB, DC40RC, DC40WA, BCC01, BCC02
Mechanizm wiązania i sterowanie
- Rodzaj napędu
- Dwa silniki bezszczotkowe BLDC
- Zadania silników
- Oddzielne podawanie i skręcanie drutu
- Tryb pracy
- Automatyczny cykl pojedynczego wiązania po naciśnięciu spustu
- Przebieg cyklu
- Podanie, odcięcie, przytrzymanie, naciągnięcie i skręcenie drutu
- Liczba ustawień siły wiązania
- 6
- Mechanizm naciągania drutu
- Tak
- Okienko kontroli położenia drutu
- Tak
- Wymiana szpuli
- Zsynchronizowana pokrywa i mechanizm przekładniowy
- Automatyczne wyłączanie
- Po około 10 minutach bez użycia spustu
Drut i zdolność wiązania
- Typ drutu wiązałkowego
- Drut wiązałkowy z żelaza odprężonego
- Średnica drutu
- 1,6 mm
- Przykładowy drut opcjonalny
- Makita 1915N0-0
- Maksymalna zdolność wiązania 2 prętów
- 25 × 29 mm
- Maksymalna zdolność wiązania 3 prętów
- (19 × 19) × 25 mm
- Maksymalna zdolność wiązania 4 prętów
- (16 × 16) × (16 × 16) mm
- Orientacyjna liczba wiązań – 10 × 10 mm
- Około 240 na szpulę
- Orientacyjna liczba wiązań – 16 × 16 mm
- Około 190 na szpulę
- Orientacyjna liczba wiązań – 32 × 16 × 16 mm
- Około 140 na szpulę
- Szczegółowe kombinacje prętów
- Pełna tabela znajduje się w instrukcji użytkowania
- Drut w zestawie
- Nie
Ergonomia, ochrona i diagnostyka
- Obsługa jedną ręką
- Tak
- Rękojeść
- Ergonomiczna, pokryta elastomerem
- Blokada spustu
- Tak
- Zabezpieczenie przed ponownym uruchomieniem
- Tak
- Kontrola zamknięcia płytek bocznych
- Tak
- XPT
- Podwyższona odporność na pył i wilgoć
- Ochrona przed przeciążeniem
- Tak
- Ochrona przed przegrzaniem
- Tak
- Ochrona przed nadmiernym rozładowaniem
- Tak
- Sygnalizacja błędów
- Numer na wyświetlaczu i sygnał dźwiękowy
Wymiary, masa, hałas i drgania
- Wymiary (D × S × W)
- 375 × 113 × 331 mm
- Całkowita długość z BL4040
- 375 mm
- Masa narzędzia bez akumulatora
- 2,6 kg
- Masa robocza
- 3,3–4,5 kg, zależnie od akumulatora i konfiguracji
- Poziom ciśnienia akustycznego
- 80 dB(A), K = 3 dB(A)
- Poziom mocy akustycznej
- 88 dB(A), K = 3 dB(A)
- Emisja drgań ciągłych
- 1,3 m/s², K = 1,5 m/s²
- Poziom drgań według karty producenta
- ≤ 2,5 m/s²
Instrukcja użytkowania Makita TR001G
Przed pierwszym użyciem zapoznaj się z zasadami montażu akumulatora, zakładania szpuli, regulacji siły, ustawiania narzędzia względem prętów, kontroli zabezpieczeń, czyszczenia, smarowania i postępowania z kodami błędów.
📄 Otwórz instrukcję użytkowania PDFFAQ – Makita TR001GU201
Najważniejsze informacje przed zakupem
Sprawdź wyposażenie zestawu, wymagany drut, zakres wiązania oraz orientacyjną wydajność jednej szpuli.
01 Czy Makita TR001GU201 zawiera akumulatory i ładowarkę? +
Tak. Zestaw zawiera dwa akumulatory BL4040F 40V max / 4,0 Ah oraz szybką ładowarkę DC40RA. Do pracy narzędzie wykorzystuje jeden akumulator.
02 Co dokładnie znajduje się w zestawie TR001GU201? +
W komplecie znajdują się wiązarka Makita TR001G, dwa akumulatory BL4040F, ładowarka DC40RA, olej 194381-3, klucz imbusowy 2,5 mm 783208-8, wkład 836433-1 oraz walizka MAKPAC typ 4 821552-6.
03 Czy drut wiązałkowy znajduje się w zestawie? +
Nie. Drut jest materiałem eksploatacyjnym do dokupienia osobno. Model TR001G współpracuje z odpowiednim drutem wiązałkowym Makita o średnicy 1,6 mm.
04 Jakie konfiguracje prętów może wiązać Makita TR001G? +
Maksymalna zdolność wynosi 25 × 29 mm dla dwóch prętów, (19 × 19) × 25 mm dla trzech oraz (16 × 16) × (16 × 16) mm dla czterech prętów. Szczegółowa tabela dopuszczalnych kombinacji znajduje się w instrukcji użytkowania.
05 Ile wiązań można wykonać z jednej szpuli drutu? +
Producent podaje orientacyjnie około 240 wiązań dla układu 10 × 10 mm, około 190 dla 16 × 16 mm oraz około 140 dla układu 32 × 16 × 16 mm. Rzeczywisty wynik zależy od konfiguracji prętów i ustawionej siły wiązania.
06 Do czego służy olej znajdujący się w zestawie? +
Olej służy do smarowania wskazanych punktów części wiążącej. Instrukcja zaleca podanie 2–3 kropli, gdy drut zaczepia się o mechanizm albo narzędzie trudno odsunąć od wykonanego wiązania.
