Makita DTW1004Z – akumulatorowy klucz udarowy 18V LXT 1/2″ 1050 Nm, bez akumulatora i ładowarki
- LXT 18V
- Silnik BLDC
- XPT
- Napęd kwadratowy 1/2″
- Maks. moment dokręcania 1050 Nm
- Moment zrywający 1300 Nm
- 3 poziomy siły udaru
- 0–900 / 0–1000 / 0–2000 min⁻¹
- Śruby standardowe M12–M30
- Masa z akumulatorem 3,1–3,4 kg
- Haczyk 346949-3 + oryginalny karton Makita
- Bez akumulatora i ładowarki
DTW1004Z to wariant BODY bez akumulatora i ładowarki. W pudełku znajduje się klucz udarowy, haczyk do zawieszania 346949-3 oraz oryginalne opakowanie kartonowe Makita. Do pracy potrzebny jest zgodny akumulator LXT 18V i nasadka udarowa 1/2″. Nasadka również nie wchodzi w skład tego zestawu.
Opis produktu
Klucz 1/2″ do dużych śrub i połączeń wymagających wysokiego momentu
Makita DTW1004Z to akumulatorowy klucz udarowy z platformy LXT 18V, wyposażony w bezszczotkowy silnik BLDC i kwadratowy zabierak 1/2″ (12,7 mm). Maksymalny moment dokręcania wynosi 1050 Nm, a moment zrywający przy odkręcaniu sięga 1300 Nm. To model przeznaczony do większych śrub i nakrętek oraz połączeń, przy których lżejszy klucz udarowy nie daje już wystarczającego zapasu momentu.
Do dyspozycji są trzy poziomy siły udaru. Dla kolejnych ustawień Makita podaje maksymalny moment 170 / 250 / 1050 Nm, prędkość bez obciążenia 0–900 / 0–1000 / 0–2000 min⁻¹ oraz częstotliwość udarów 0–1800 / 0–2000 / 0–2400 min⁻¹. Dzięki temu nie trzeba za każdym razem korzystać z pełnej siły klucza: niższe poziomy lepiej pasują do lżejszych połączeń, a najwyższy zostaje do pracy wymagającej dużego momentu.
1050 Nm przy dokręcaniu i 1300 Nm przy zrywaniu połączenia
1050 Nm i 1300 Nm odnoszą się do dwóch różnych sytuacji. Pierwsza wartość to maksymalny moment dokręcania na najwyższym poziomie pracy, druga oznacza moment zrywający przy luzowaniu połączenia. Nie są to więc dwa ustawienia klucza. Rzeczywisty moment uzyskany na śrubie zależy m.in. od jej klasy i średnicy, stanu akumulatora, użytej nasadki oraz czasu pracy mechanizmu udarowego.
To nie jest kompaktowy klucz do lekkiego montażu
Według aktualnej karty Makita Polska narzędzie ma wymiary 261 × 99 × 254 mm i waży 3,1–3,4 kg z akumulatorem. To nie jest kompaktowy klucz do lekkiego montażu — gabaryt i masa są konsekwencją konstrukcji nastawionej na wysoki moment. Jeżeli większość pracy dotyczy małych śrub i krótkich prac montażowych, lżejszy model może być po prostu wygodniejszy.
Najważniejsze cechy Makita DTW1004Z
1050 Nm maksymalnego momentu i trzy poziomy pracy
Najwyższy poziom udostępnia pełne 1050 Nm momentu dokręcania. Dwa niższe ustawienia — 170 i 250 Nm — pozwalają ograniczyć siłę przy lżejszych połączeniach.
Makita Polska podaje zakres pracy ze śrubami standardowymi M12–M30 oraz śrubami o wysokiej wytrzymałości M16–M24.
170 / 250 / 1050 Nm
Zmiana poziomu wpływa nie tylko na siłę udaru, ale też na prędkość obrotową i częstotliwość udarów. Ustawienie wybiera się przyciskiem na panelu narzędzia.
Kwadrat z kołkiem zatrzaskowym
DTW1004 ma mocowanie 1/2″ z kołkiem zatrzaskowym. Nasadka powinna mieć odpowiedni otwór i przed rozpoczęciem pracy musi zostać pewnie osadzona na zabieraku.
Elektryczne wyhamowanie po zwolnieniu spustu
Po zwolnieniu włącznika uruchamia się hamulec elektryczny, który szybko wyhamowuje narzędzie. Ułatwia to zmianę kierunku pracy i odkładanie klucza po zakończeniu dokręcania.
Oświetlenie obszaru roboczego z opóźnionym wygaszaniem
Lampka robocza włącza się podczas pracy ze spustem, a po jego zwolnieniu pozostaje aktywna jeszcze przez około 10 sekund.
Prawe, lewe i neutralne położenie przełącznika
Kierunek obrotów zmienia się przełącznikiem nad spustem. Ustawienie go w położeniu środkowym blokuje spust, co przydaje się podczas przenoszenia narzędzia.
Układ zabezpieczenia akumulatora
Układ zabezpieczający odcina zasilanie m.in. przy zbyt niskim poziomie naładowania. Ochrona reaguje również na przeciążenie i przegrzanie.
Gdzie 1050 Nm w DTW1004Z ma realne znaczenie?
Ten model ma sens wtedy, gdy priorytetem jest wysoki moment, a nie minimalny gabaryt
DTW1004Z ma najwięcej sensu tam, gdzie liczy się zapas momentu przy dokręcaniu i odkręcaniu większych śrub oraz nakrętek. W zamian za wysoką siłę trzeba zaakceptować większy korpus i masę niż w typowych kluczach 18V klasy średniej. Jeżeli połączenie wymaga konkretnego momentu końcowego, klucz udarowy nadal nie zastępuje klucza dynamometrycznego.
Warto rozważyć DTW1004Z, jeśli:
- pracujesz ze śrubami i nakrętkami wymagającymi wysokiego momentu dokręcania lub odkręcania;
- korzystasz z nasadek udarowych 1/2″ i pracujesz ze śrubami standardowymi w zakresie producenta do M30;
- chcesz mieć trzy wyraźnie różne poziomy siły zamiast stale pracować z maksymalnym ustawieniem;
- masz już akumulatory Makita LXT 18V i nie potrzebujesz kolejnego zestawu z ładowarką.
Mniejszy model może być lepszy, jeśli:
- większość pracy dotyczy małych śrub, drobnego montażu albo krótkich serii dokręcania;
- najważniejsze są niski ciężar i krótki korpus, a 1050 Nm nie będzie wykorzystywane;
- potrzebujesz również wiercenia, pracy z bitami 1/4″ albo sprzęgła momentowego;
- szukasz gotowego kompletu z akumulatorem, ładowarką i walizką systemową.
LXT, BLDC i XPT w Makita DTW1004Z
Co oznaczają LXT, BLDC i XPT w tym modelu?
LXT oznacza system zasilania 18V, BLDC — silnik bezszczotkowy, a XPT — rozwiązania konstrukcyjne ograniczające przedostawanie się pyłu i wilgoci do wnętrza narzędzia.
LXT 18V
DTW1004Z jest zasilany jednym akumulatorem Makita LXT 18V Li-ion. Ponieważ wariant Z nie zawiera akumulatora, jest szczególnie wygodnym wyborem dla osoby, która ma już zgodne zasilanie z tej platformy.
Silnik BLDC
Silnik bezszczotkowy nie ma szczotek węglowych wymagających okresowej wymiany. W DTW1004 współpracuje z elektroniką odpowiedzialną za trzy poziomy pracy oraz zabezpieczenie akumulatora.
XPT
XPT ogranicza przedostawanie się pyłu i wilgoci do wnętrza narzędzia. Nie oznacza jednak wodoszczelności, więc nie należy traktować tej technologii jako zabezpieczenia pozwalającego na pracę w każdych warunkach pogodowych.
Układ zabezpieczenia akumulatora automatycznie odcina zasilanie przy zbyt niskim poziomie naładowania. Narzędzie może również zatrzymać się przy przeciążeniu, a po przegrzaniu akumulator powinien ostygnąć przed dalszą pracą.
3 poziomy siły udaru w Makita DTW1004Z
Trzy ustawienia zmieniają moment, prędkość i częstotliwość udarów
Wybrany poziom zmienia jednocześnie moment, prędkość obrotową i częstotliwość udarów. Dzięki temu przy mniejszych połączeniach można pracować na ustawieniu 170 lub 250 Nm, a pełne 1050 Nm zostawić na sytuacje, w których rzeczywiście potrzebny jest duży zapas siły.
- Mała siła
- 170 Nm
- Średnia siła
- 250 Nm
- Duża siła
- 1050 Nm
Rzeczywisty moment uzyskany na połączeniu zależy od śruby, nasadki, stanu akumulatora, czasu udaru i sposobu pracy. Jeżeli producent maszyny lub pojazdu określa konkretną wartość końcową, połączenie trzeba sprawdzić kluczem dynamometrycznym.
Zabierak 1/2″, nasadki i kontrola momentu w Makita DTW1004Z

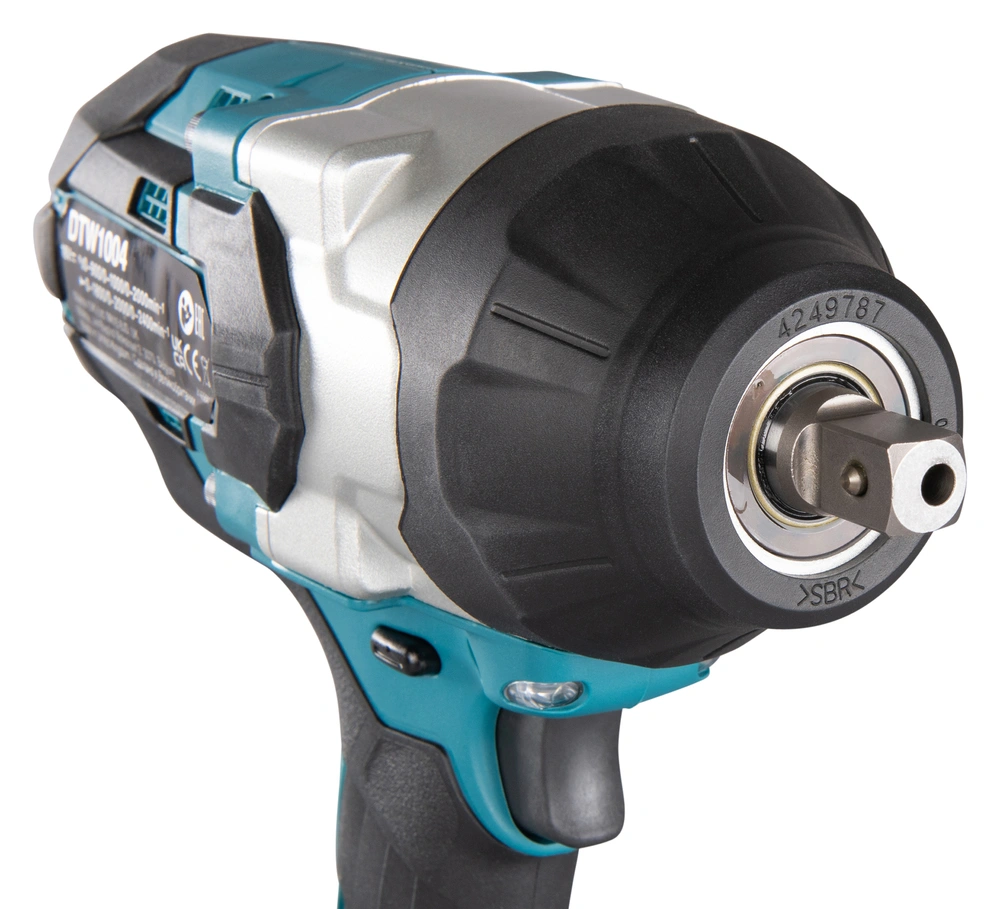

DTW1004 ma zabierak 1/2″ z kołkiem zatrzaskowym
W DTW1004 otwór w nasadce ustawia się względem kołka zatrzaskowego na kwadratowym zabieraku, a następnie wciska nasadkę aż do zablokowania. To inne mocowanie niż sprężyna pierścieniowa spotykana w części pozostałych kluczy Makita z tej serii.
Dobierz właściwy rozmiar i sprawdź stan nasadki
Stosuj nasadkę o rozmiarze odpowiadającym śrubie lub nakrętce. Zużyta, pęknięta albo niedopasowana nasadka pogarsza powtarzalność dokręcania i może uszkodzić połączenie.
Na wynik wpływa nie tylko wybrany poziom klucza
Na uzyskany moment wpływają m.in. poziom naładowania akumulatora, stan nasadki, średnica, klasa i długość śruby, czas działania udaru oraz użycie przedłużki lub przegubu.
Połączenie z wymaganym momentem sprawdź kluczem dynamometrycznym
Klucz udarowy szybko dokręca i odkręca połączenia, ale nie mierzy ich końcowego momentu. Jeżeli dla danej śruby wymagana jest konkretna wartość, trzeba ją sprawdzić kluczem dynamometrycznym.
Można go zamontować po jednej z dwóch stron korpusu
Haczyk pozwala tymczasowo zawiesić narzędzie pomiędzy zadaniami. Można zamontować go po lewej lub prawej stronie korpusu; powinien być pewnie przykręcony dwoma wkrętami.
Stosuj ochronniki słuchu i pracuj sprawną nasadką udarową
Przed zmianą nasadki, regulacją albo montażem haczyka wyłącz narzędzie i wyjmij akumulator. Kierunek obrotów zmieniaj dopiero po całkowitym zatrzymaniu klucza. Warto też regularnie sprawdzać nasadkę pod kątem zużycia, pęknięć i innych uszkodzeń.

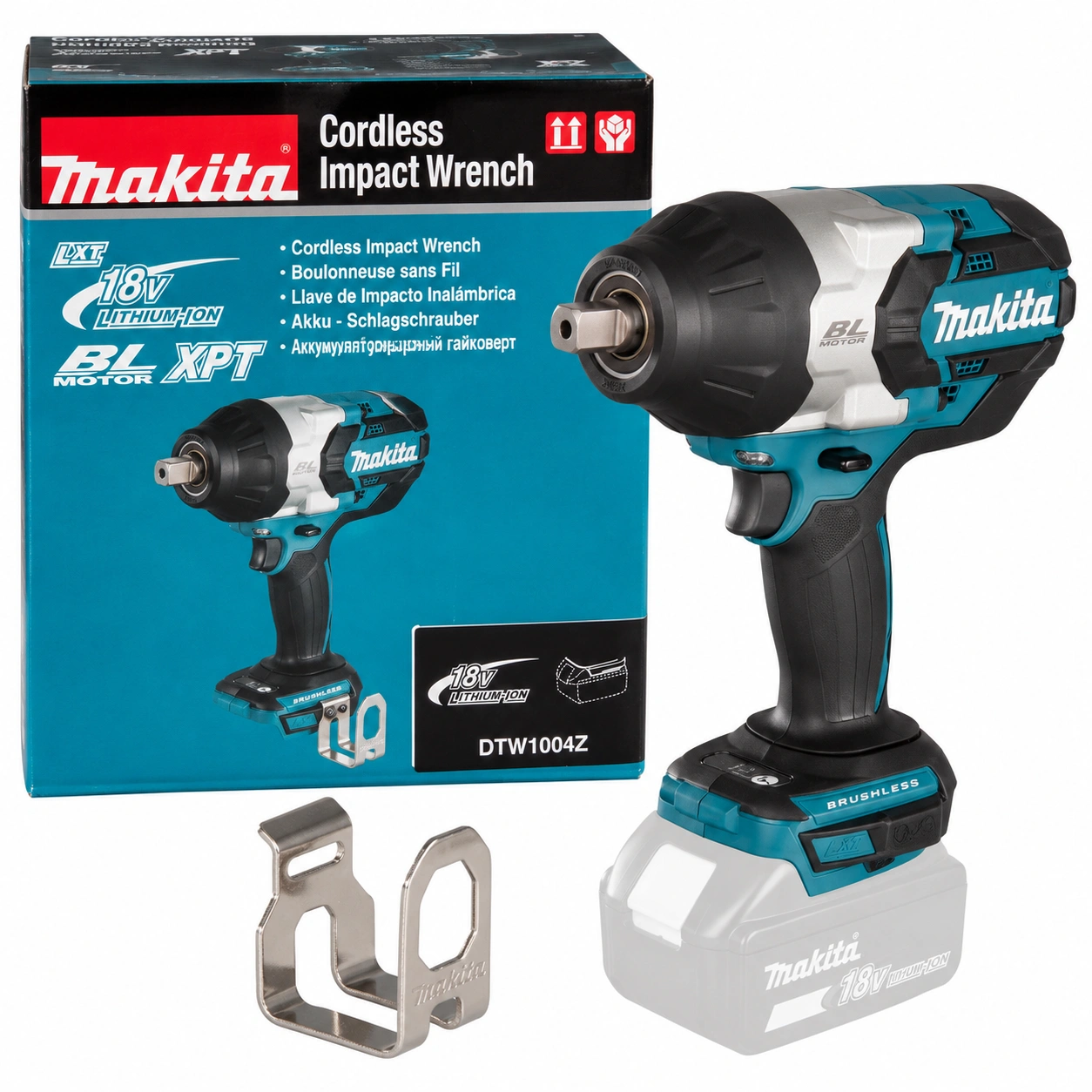

Zawartość zestawu Makita DTW1004Z
Wariant Z obejmuje klucz udarowy i haczyk 346949-3, zapakowane w oryginalny karton Makita. Akumulator, ładowarka i nasadka udarowa są sprzedawane osobno.
Co otrzymujesz w zestawie DTW1004Z?
01 Akumulatorowy klucz udarowy Makita DTW1004Z
- 1 × klucz udarowy LXT 18V z napędem kwadratowym 1/2″
02 Haczyk do zawieszania 346949-3
- 1 × haczyk do tymczasowego zawieszania narzędzia
03 Oryginalne opakowanie Makita
- 1 × karton producenta
Akumulator i ładowarka nie są dołączone. W zestawie nie ma także walizki MAKPAC ani nasadki udarowej 1/2″. Jeżeli nie masz jeszcze akumulatora LXT 18V, zasilanie trzeba dokupić osobno.
Dane techniczne Makita DTW1004Z
Identyfikacja produktu
- Producent
- Makita
- Model urządzenia
- DTW1004
- Wariant / SKU / MPN
- DTW1004Z
- EAN / GTIN-13
- 0197050001009
- Typ urządzenia
- Akumulatorowy klucz udarowy
- Napęd narzędziowy
- Kwadratowy 1/2″ (12,7 mm)
Zasilanie i technologie
- System akumulatorowy
- Makita LXT
- Napięcie akumulatora
- 18 V
- Typ akumulatorów
- Li-ion
- Liczba akumulatorów potrzebna do pracy
- 1
- Silnik
- BLDC – bezszczotkowy
- Technologia XPT
- Tak
Moment, prędkość i częstotliwość udarów
- Maks. moment – mała / średnia / duża siła
- 170 / 250 / 1050 Nm
- Moment zrywający
- 1300 Nm
- Prędkość bez obciążenia – mała / średnia / duża siła
- 0–900 / 0–1000 / 0–2000 min⁻¹
- Częstotliwość udarów – mała / średnia / duża siła
- 0–1800 / 0–2000 / 0–2400 min⁻¹
- Liczba poziomów siły udaru
- 3
Zakres dokręcania i mocowanie nasadki
- Śruby standardowe
- M12–M30
- Śruby o wysokiej wytrzymałości
- M16–M24
- Zabierak kwadratowy
- 12,7 mm / 1/2″
- Zabezpieczenie nasadki – DTW1004
- Kołek zatrzaskowy
- Nasadka udarowa w zestawie
- Nie
Funkcje i sterowanie
- Elektroniczny wybór siły udaru
- 3 poziomy
- Płynna regulacja prędkości spustem
- Tak
- Rewers
- Tak
- Hamulec elektryczny
- Tak
- Oświetlenie robocze LED
- Tak, z opóźnionym wygaszaniem ok. 10 s
- Układ zabezpieczenia akumulatora
- Tak
Wymiary, masa, hałas i drgania
- Wymiary (D × S × W) – według aktualnej karty Makita Polska
- 261 × 99 × 254 mm
- Waga maszyny z akumulatorem
- 3,1–3,4 kg
- Poziom ciśnienia akustycznego (LpA)
- 98 dB(A)
- Poziom mocy akustycznej (LWA)
- 106 dB(A)
- Niepewność hałasu K
- 3 dB(A)
- Drgania przy dokręcaniu udarowym z maksymalną mocą
- 18,4 m/s²
- Niepewność drgań K
- 1,7 m/s²
Masa 3,1–3,4 kg dotyczy narzędzia z akumulatorem i zależy od zastosowanego pakietu oraz osprzętu. Rzeczywisty poziom hałasu i drgań może różnić się od wartości deklarowanych w zależności od warunków i sposobu pracy.
Kompatybilne akumulatory i ładowarki według instrukcji
- Akumulatory LXT 18V
- BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
- Ładowarki wymienione w instrukcji
- DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
- Akumulator w zestawie DTW1004Z
- Nie
- Ładowarka w zestawie DTW1004Z
- Nie
Zawartość zestawu DTW1004Z
- Akumulatorowy klucz udarowy Makita DTW1004Z
- Tak
- Haczyk 346949-3
- Tak
- Oryginalne opakowanie kartonowe Makita
- Tak
- Akumulator LXT 18V
- Nie
- Ładowarka
- Nie
- Walizka MAKPAC
- Nie
- Nasadka udarowa 1/2″
- Nie
Instrukcja użytkowania Makita DTW1001 / DTW1002 / DTW1004 / DTW800
Instrukcja opisuje trzy poziomy siły udaru, montaż nasadki w DTW1004, instalację haczyka, działanie hamulca i oświetlenia oraz zasady kontroli momentu i bezpiecznej obsługi narzędzia.
Otwórz instrukcję użytkowania PDFFAQ – Makita DTW1004Z
Najczęstsze pytania o DTW1004Z
Krótko o zestawie, momencie, trzech poziomach pracy, nasadkach 1/2″ i zgodnym zasilaniu LXT.
01 Czy Makita DTW1004Z zawiera akumulator i ładowarkę? +
Nie. DTW1004Z jest wariantem BODY bez akumulatora i ładowarki. Otrzymujesz klucz udarowy, haczyk 346949-3 i oryginalny karton Makita.
02 Czym różni się 1050 Nm od 1300 Nm w danych DTW1004Z? +
1050 Nm to maksymalny moment dokręcania, a 1300 Nm to moment zrywający przy luzowaniu połączenia. Są to dwa różne parametry.
03 Jakie nasadki pasują do Makita DTW1004Z? +
Klucz ma kwadratowy zabierak 1/2″ (12,7 mm) z kołkiem zatrzaskowym. Stosuj pasujące nasadki udarowe 1/2″ z odpowiednim otworem pod kołek. Nasadki nie ma w zestawie.
04 Co zmieniają trzy poziomy siły udaru? +
Zmieniają moment, prędkość obrotową i częstotliwość udarów. Poszczególne poziomy mają 170 / 250 / 1050 Nm i prędkość do 900 / 1000 / 2000 min⁻¹.
05 Czy ustawienie 170, 250 lub 1050 Nm daje dokładnie taki moment na śrubie? +
Nie. To nie są nastawy odpowiadające kluczowi dynamometrycznemu. Na rzeczywisty moment wpływają m.in. śruba, nasadka, stan akumulatora i czas pracy udaru. Wymaganą wartość końcową trzeba sprawdzić kluczem dynamometrycznym.
06 Z jakimi akumulatorami LXT współpracuje DTW1004Z? +
W instrukcji tej serii wymieniono akumulatory BL1815N, BL1820B, BL1830B, BL1840B, BL1850B i BL1860B. Do pracy potrzebny jest jeden zgodny akumulator LXT 18V.
07 Czy DTW1004Z nadaje się do pracy przy śrubach kół? +
Tak, jego parametry odpowiadają wielu pracom przy dużych śrubach i nakrętkach, także w motoryzacji. Do śrub kół użyj właściwej nasadki udarowej, a końcowy moment dokręcenia ustaw zgodnie z wymaganiami producenta pojazdu i sprawdź kluczem dynamometrycznym.
08 Czy haczyk jest dołączony do zestawu i gdzie można go zamontować? +
Tak. W zestawie znajduje się haczyk 346949-3. Można zamontować go po lewej albo prawej stronie korpusu i używać do tymczasowego zawieszania narzędzia.
