Cedrus LS09V – pionowa łuparka elektryczna 14 T | 3500 W | 400 V
- Siła łupania 14 T
- Silnik 3500 W
- 400 V / 50 Hz
- Kłody 56–104 cm
- Podnośnik i hak w zestawie
- Klin 4-dzielny poza zestawem
W oferowanym zestawie otrzymujesz łuparkę Cedrus LS09V z podstawowym klinem, podnośnik kłody, hak podtrzymujący, dwa koła transportowe, koło podporowe oraz elementy montażowe. Klin czterodzielny nie jest częścią zestawu – można go dokupić osobno. SKU: CEDLS09V; EAN: 5903228180415.
Opis produktu
Charakterystyka LS09V, zakres drewna, podnośnik kłody i wymagania przed zakupem

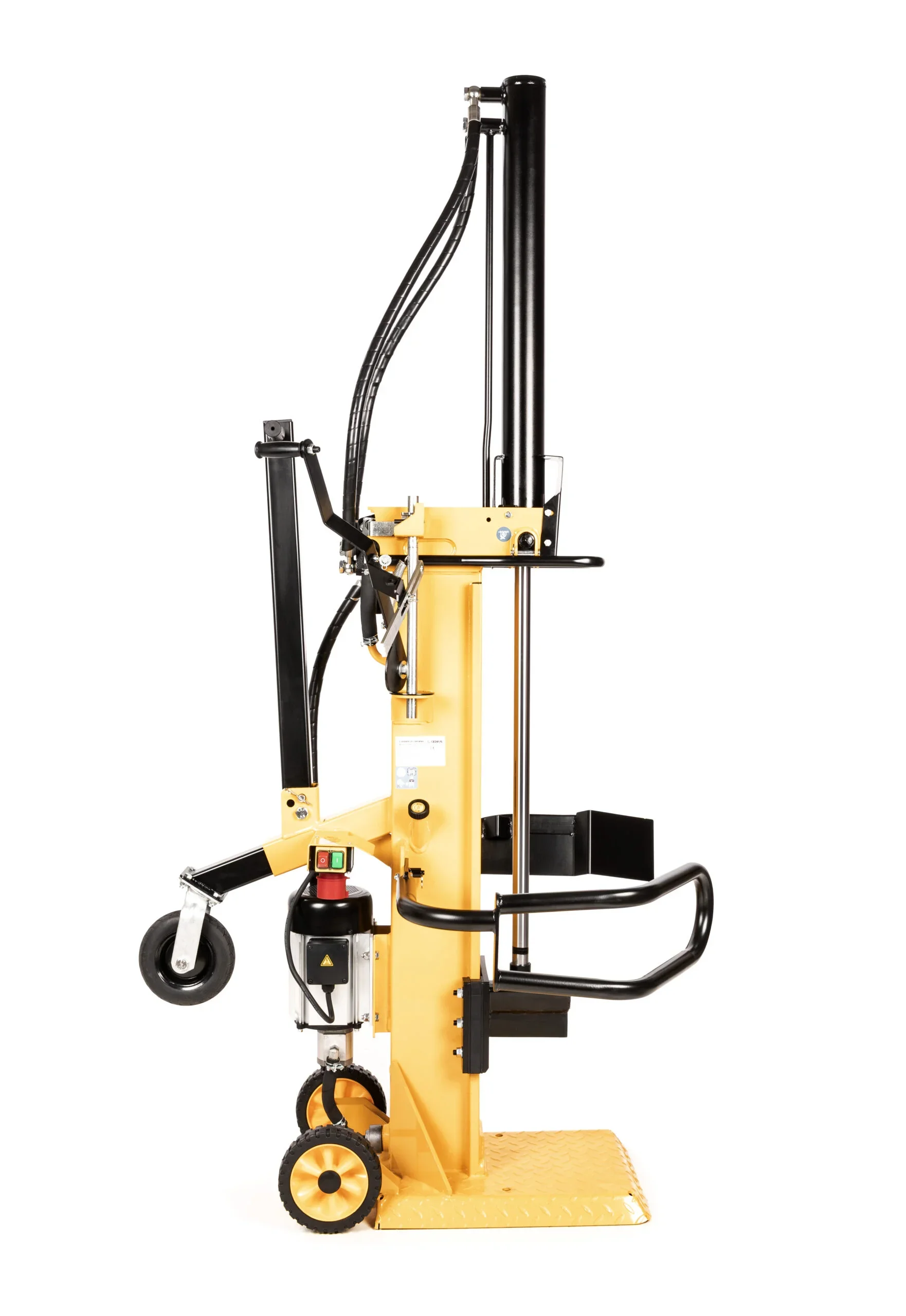

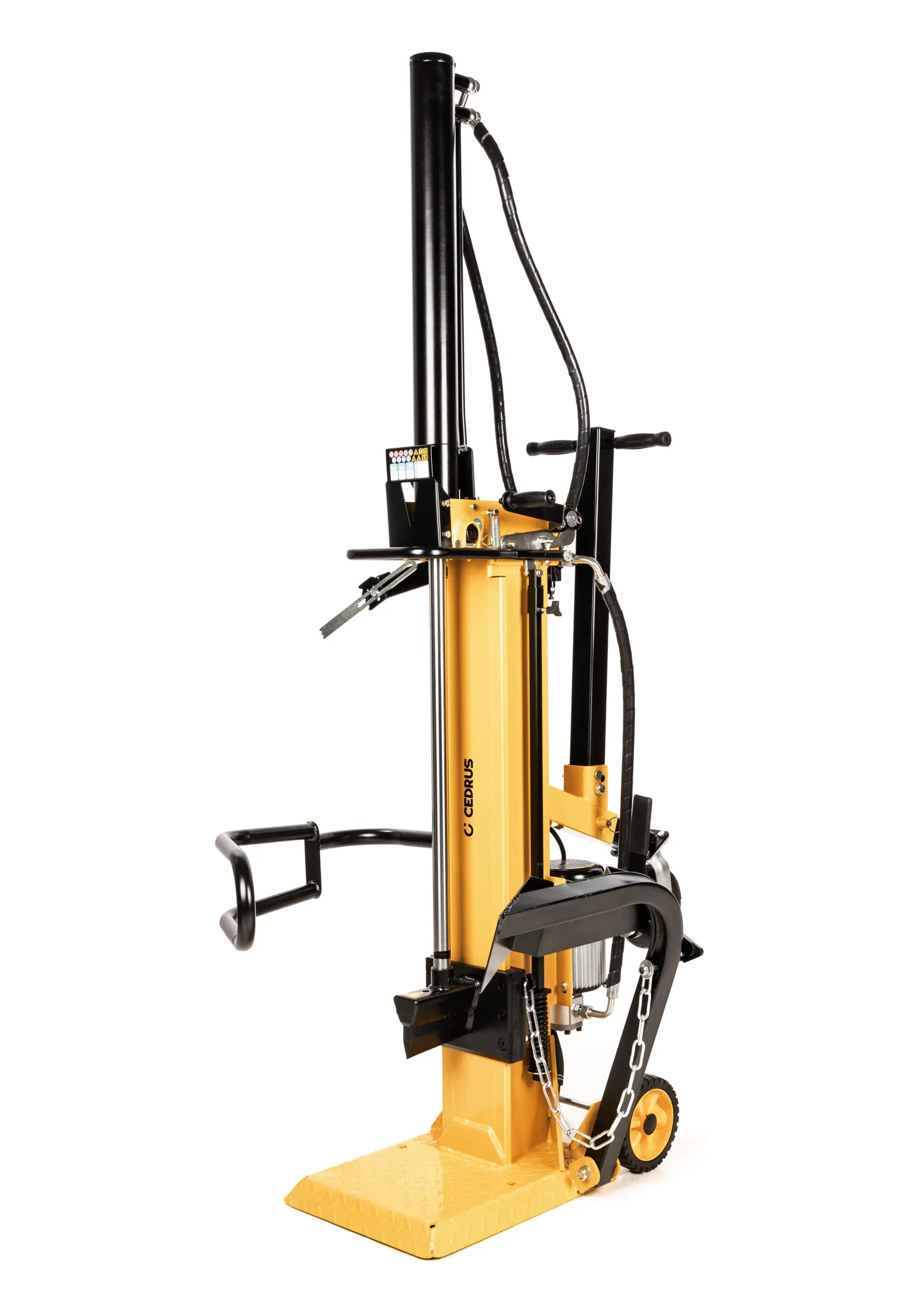

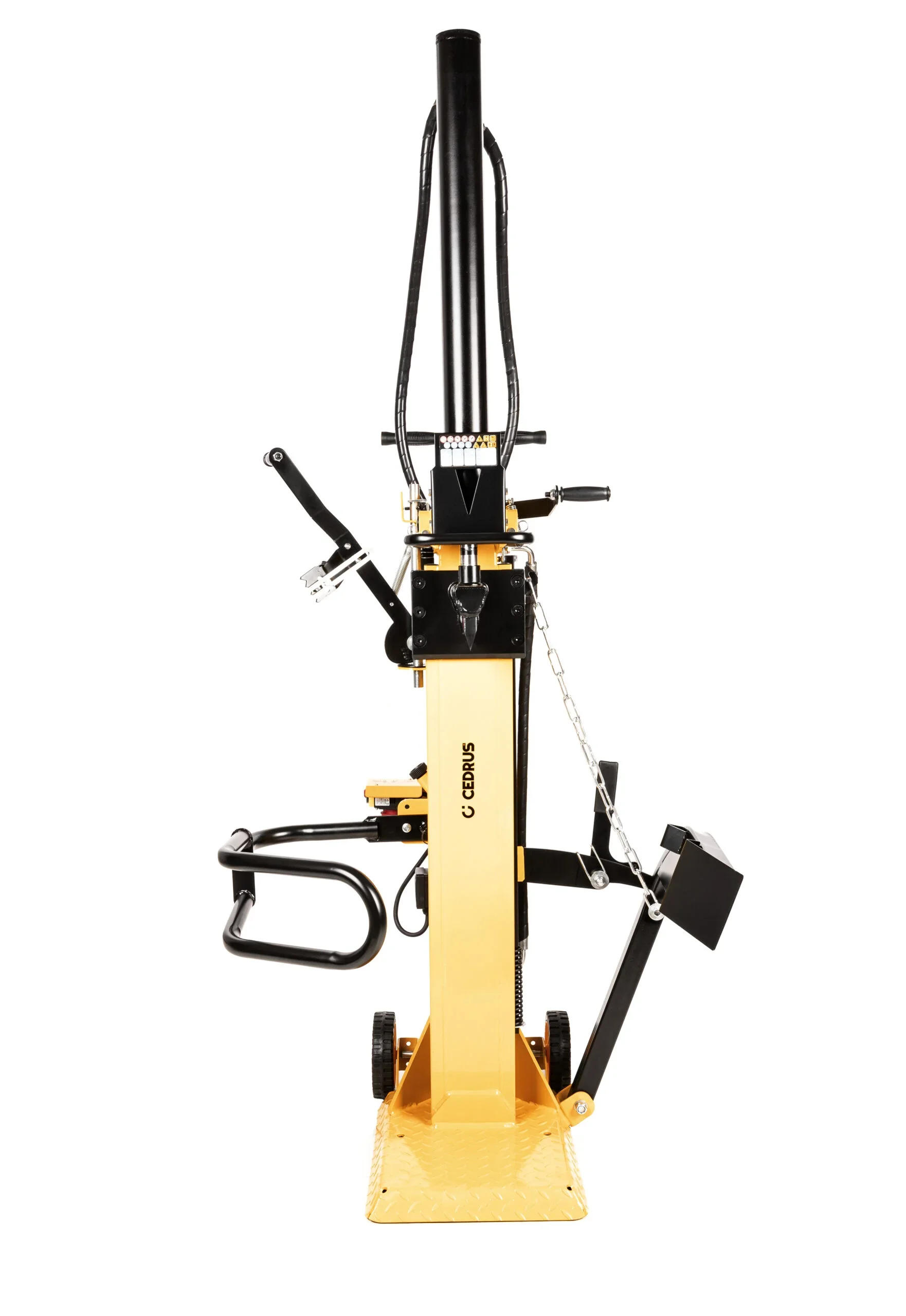

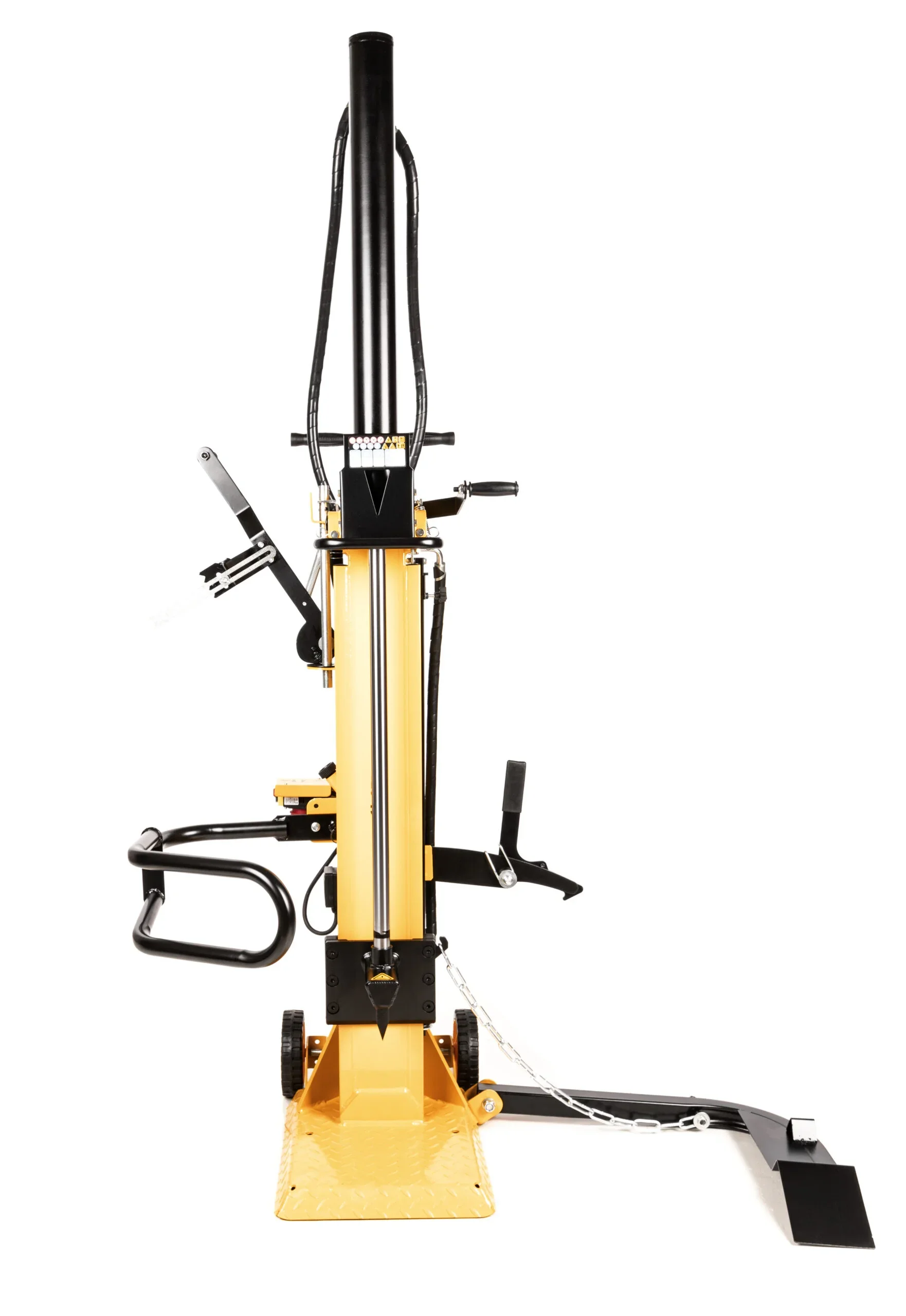

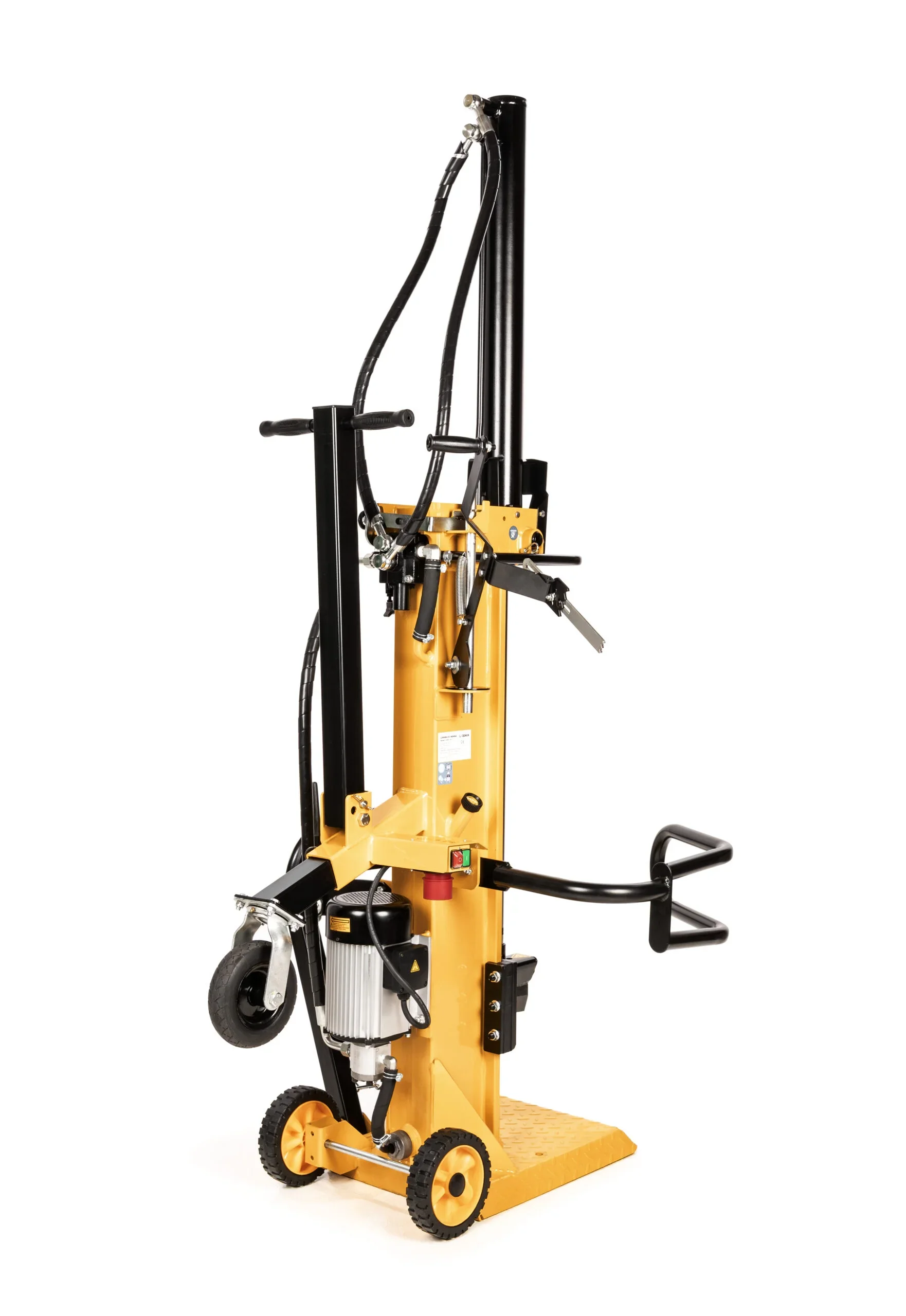

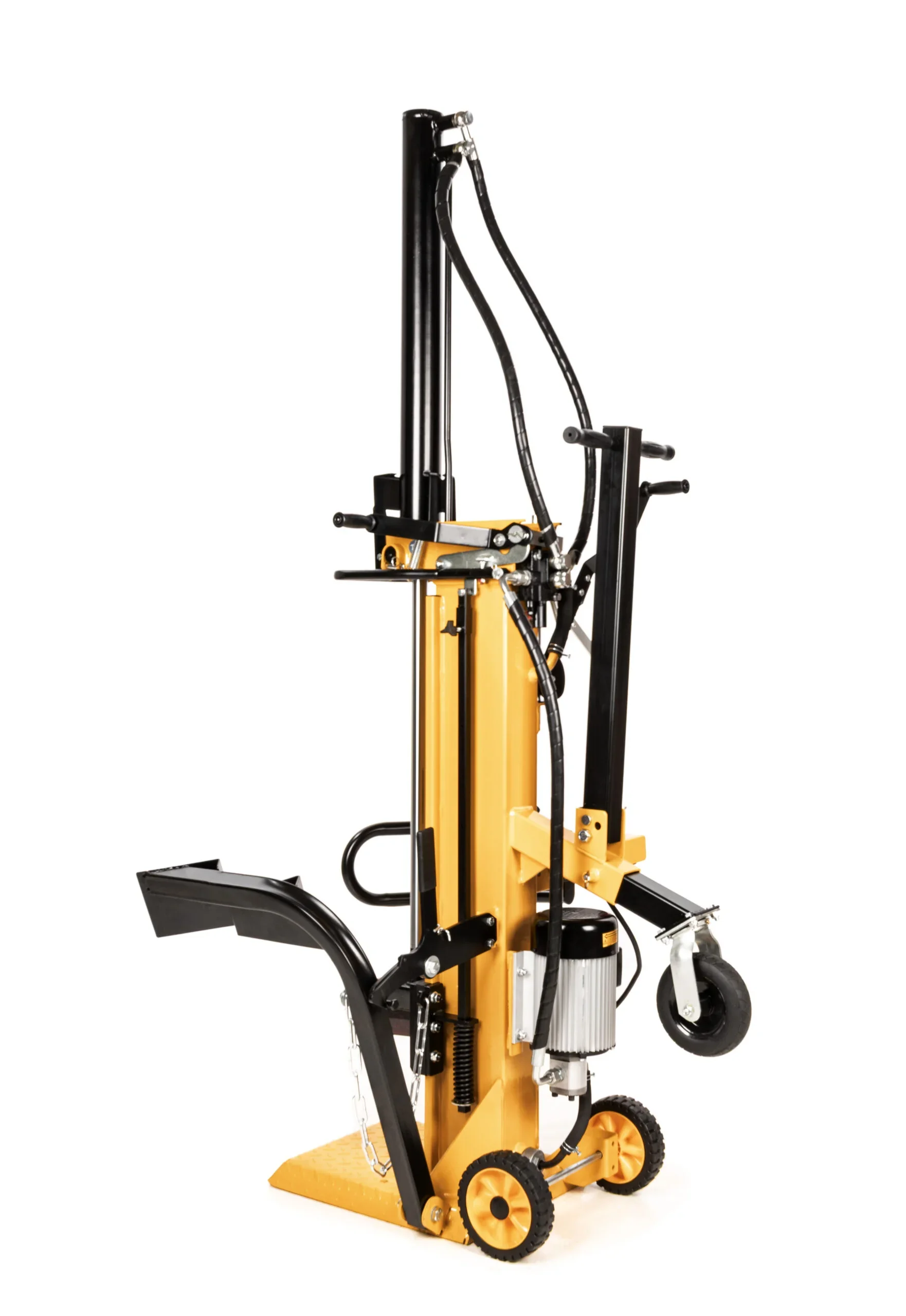

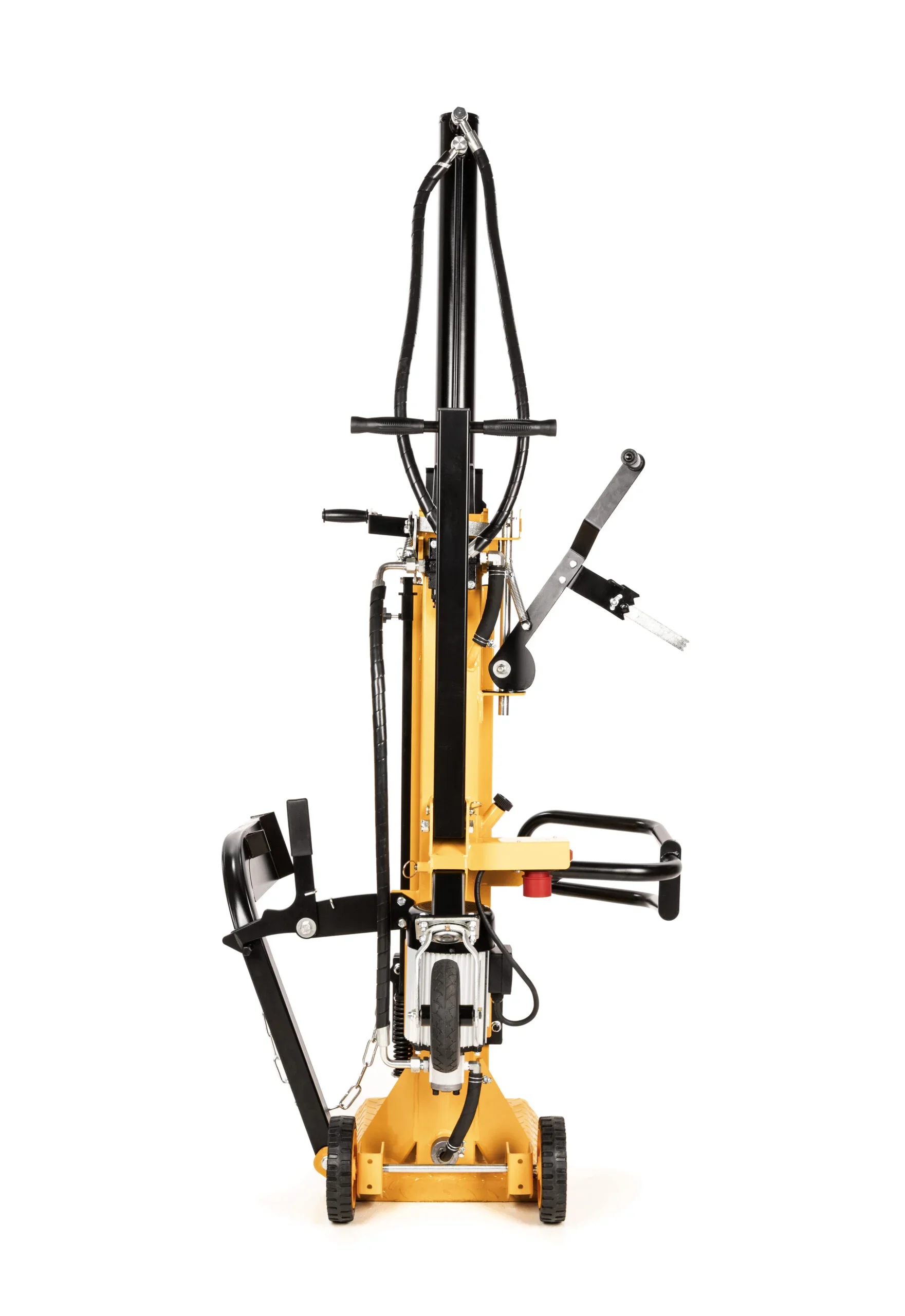

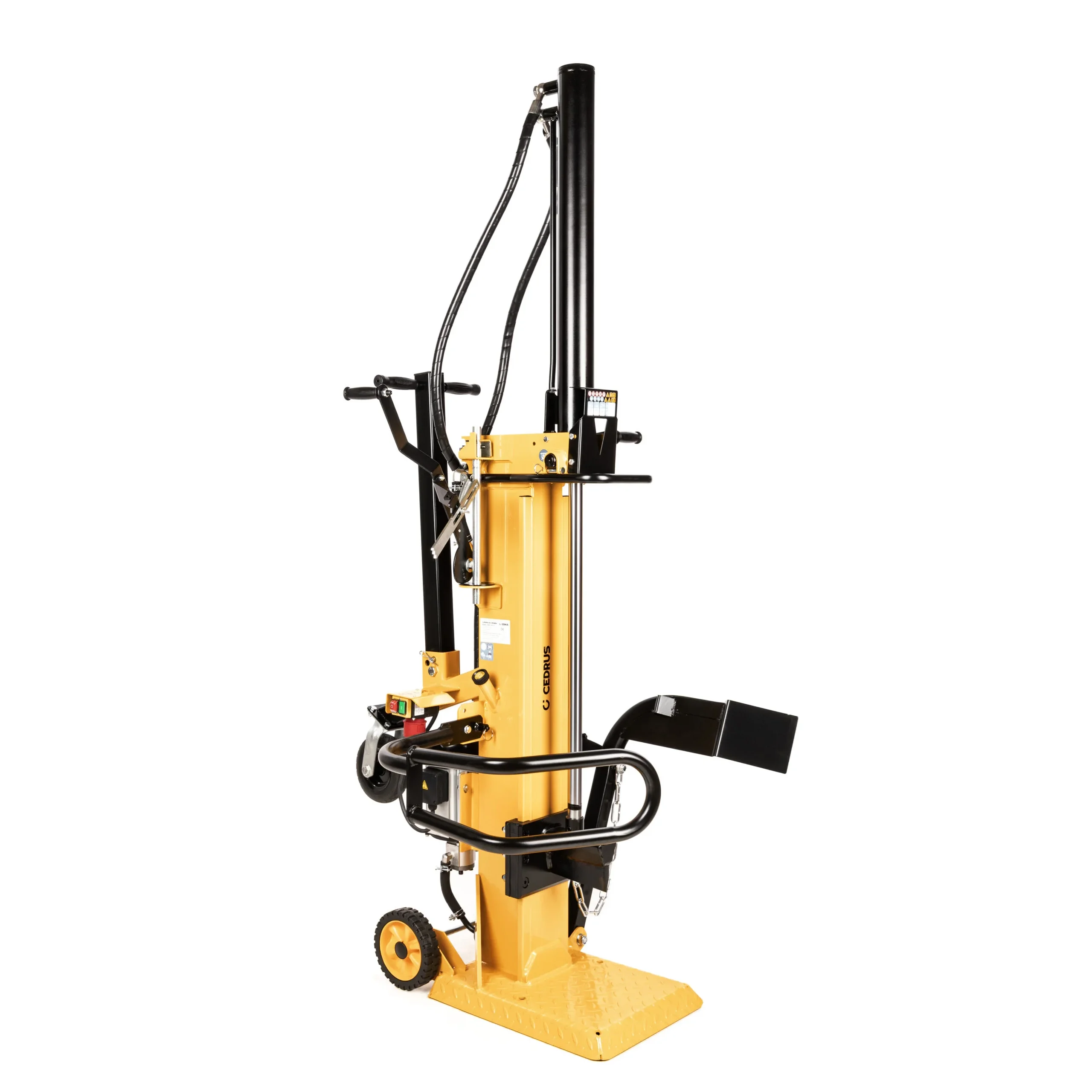

Cedrus LS09V – łuparka do przygotowywania drewna opałowego
Cedrus LS09V to elektryczna łuparka pionowa przeznaczona do przygotowywania drewna opałowego. Maksymalna siła nacisku wynosi 14 ton, a zakres długości obsługiwanych kłód to 56–104 cm. Producent przewiduje drewno o średnicy 10–30 cm.
LS09V obsługuje dłuższe odcinki drewna niż wiele mniejszych łuparek przeznaczonych głównie do krótkich polan. Przy doborze urządzenia warto jednak uwzględnić nie tylko wymiary kłód, ale też gatunek i wilgotność drewna, przebieg włókien oraz obecność sęków.

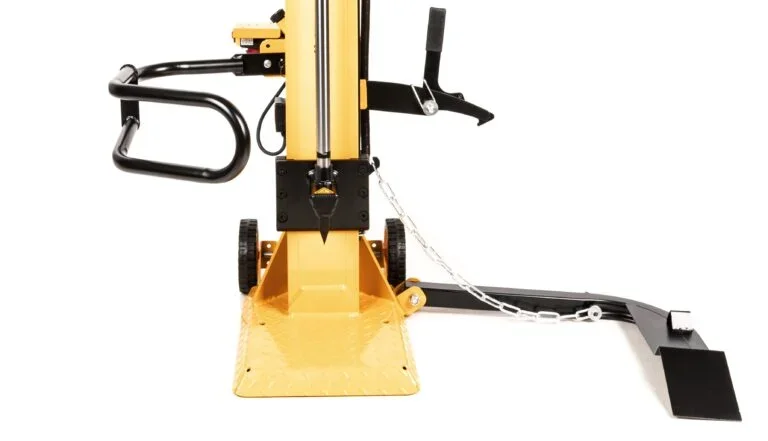

Podnośnik ułatwia pracę z cięższymi kłodami
W LS09V kłodę ustawia się pionowo. W zestawie znajdują się podnośnik kłody oraz hak podtrzymujący. Podnośnik jest montowany do konstrukcji maszyny i połączony z mechanizmem za pomocą łańcucha. Mechanizm ułatwia podniesienie cięższej kłody do pozycji roboczej.
Podnośnik ogranicza potrzebę ręcznego unoszenia ciężkich kawałków drewna, co ma znaczenie zwłaszcza przy dłuższych kłodach. Drewno nadal trzeba prawidłowo ustawić i ustabilizować przed łupaniem. Do jego podtrzymania podczas przygotowania służy dołączony do zestawu hak.

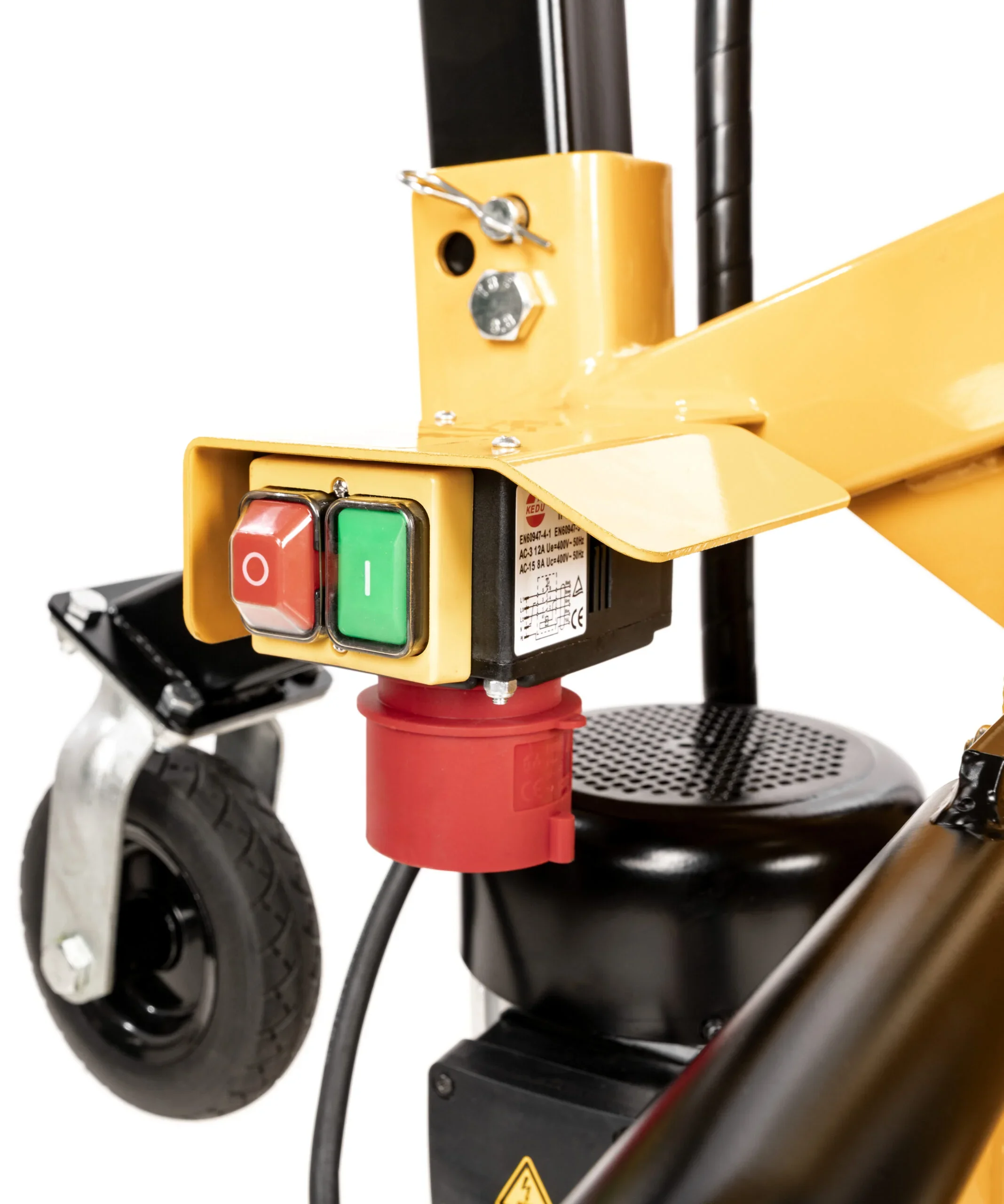

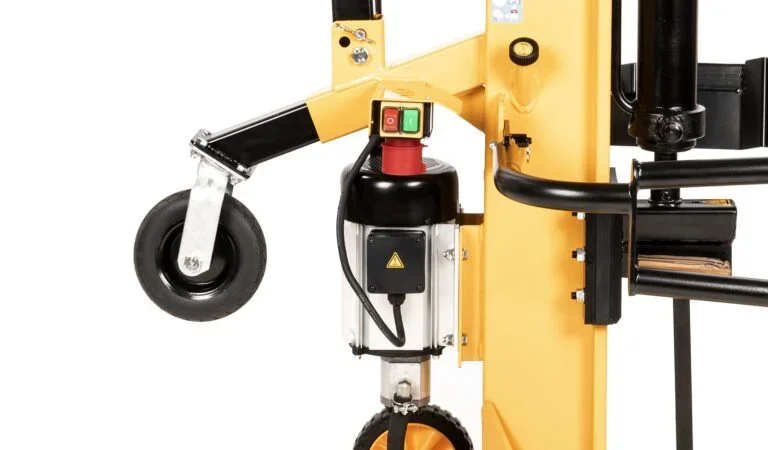

Silnik trójfazowy 400 V wymaga odpowiedniej instalacji
LS09V wykorzystuje silnik trójfazowy zasilany napięciem 400 V / 50 Hz. Według aktualnej specyfikacji Cedrus moc silnika wynosi 3500 W. Instrukcja podaje przyłącze pięciożyłowe 3P + N + PE, zabezpieczenie maksymalnie 16 A i wyłącznik różnicowoprądowy RCD 30 mA.
Łuparka nie może być zasilana ze zwykłego gniazdka 230 V. Przed zakupem upewnij się, że stanowisko ma prawidłowe przyłącze trójfazowe 400 V oraz wymagane zabezpieczenia.
Najważniejsze cechy Cedrus LS09V
Parametry, podnośnik, sterowanie i koła

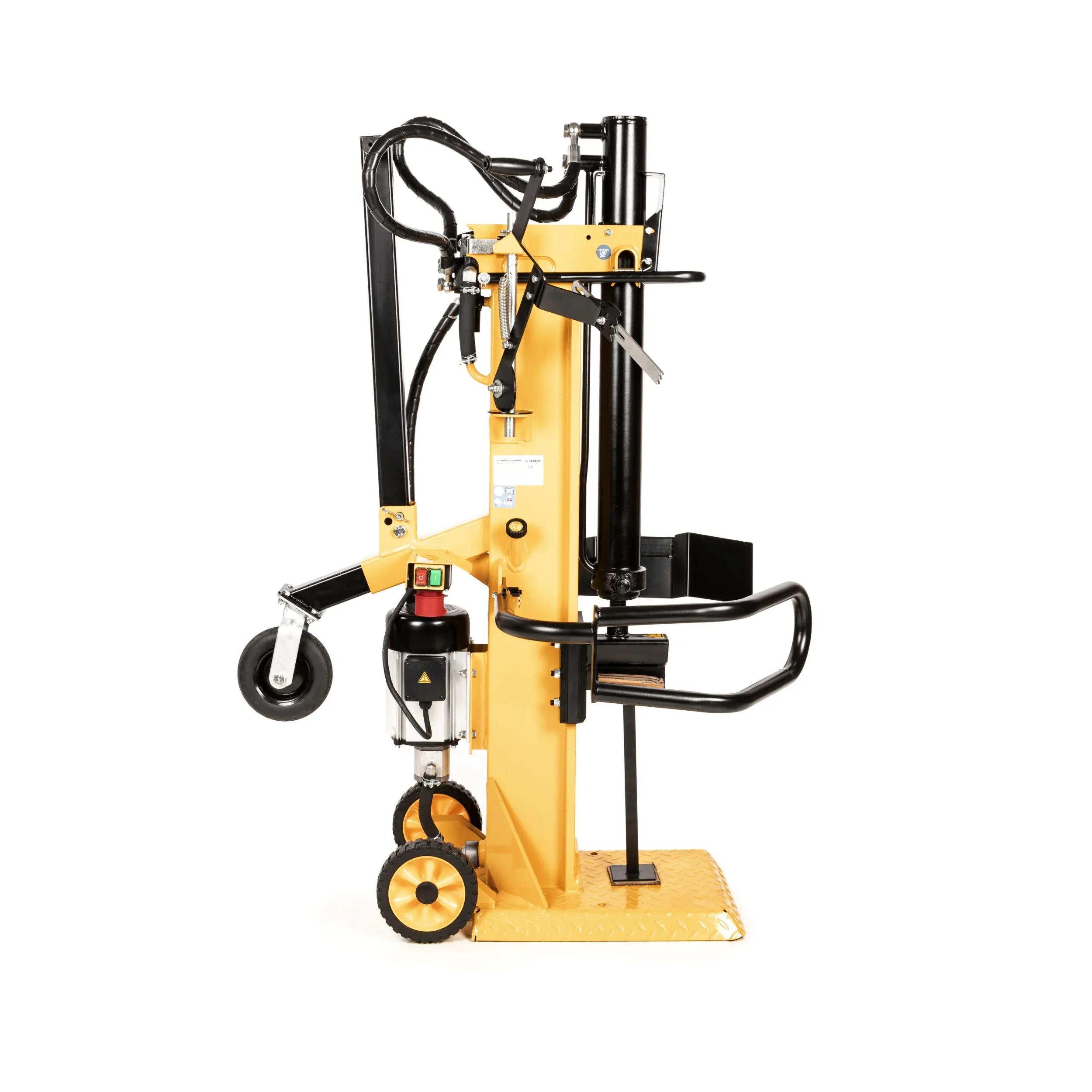

Pionowy układ do pracy z długimi kłodami
LS09V łączy duży zakres długości kłód z podnośnikiem, dwoma zakresami posuwu klina i kołami do przestawiania maszyny.
Kłody o długości 56–104 cm
Można obrabiać dłuższe odcinki drewna bez wcześniejszego skracania ich do wymiarów typowych dla małych łuparek.
Podnośnik kłody w standardowym zestawie
Podnośnik pomaga przenieść cięższą kłodę z dolnego położenia do strefy roboczej.
14 ton nacisku i dwa zakresy ruchu
Wolniejszy posuw zapewnia większą siłę, a szybszy sprawdza się przy mniejszym oporze drewna.
Dwa koła i dodatkowe koło podporowe
Dwa koła transportowe i koło podporowe pomagają przestawić maszynę na przygotowanym podłożu.
Czy Cedrus LS09V będzie dobrym wyborem dla Ciebie?
Kiedy 14-tonowa łuparka z podnośnikiem ma sens, a kiedy lepiej rozważyć prostszy model
Gdy łupiesz dłuższe kłody i potrzebujesz podnośnika
- Kłody od 56 do 104 cm długości To rozwiązanie dla osób przygotowujących drewno z dłuższych odcinków, a nie tylko krótkich polan.
- Gdy drewno stawia duży opór Siła 14 T pomaga przy trudniejszym drewnie, choć znaczenie mają również sęki i przebieg włókien.
- Gdy często pracujesz z ciężkimi kłodami Podnośnik pomaga ustawić kłodę przy maszynie bez unoszenia całego jej ciężaru ręcznie.
- Stanowisko wyposażone w instalację trójfazową 400 V Przed zakupem sprawdź przyłącze i zabezpieczenia według dokumentacji producenta.
Jeśli przygotowujesz głównie krótkie i lekkie polana
LS09V jest dużą maszyną o masie 187 kg. Jeśli większość drewna jest krótka, lekka i łupana tylko sporadycznie, prostsza oraz lżejsza łuparka może być wygodniejsza w przechowywaniu i przestawianiu.
Jeśli natomiast regularnie trafiają Ci się kłody wyraźnie przekraczające zakres 10–30 cm średnicy, sam nacisk 14 T nie zmienia ograniczeń wymiarowych przewidzianych przez producenta.

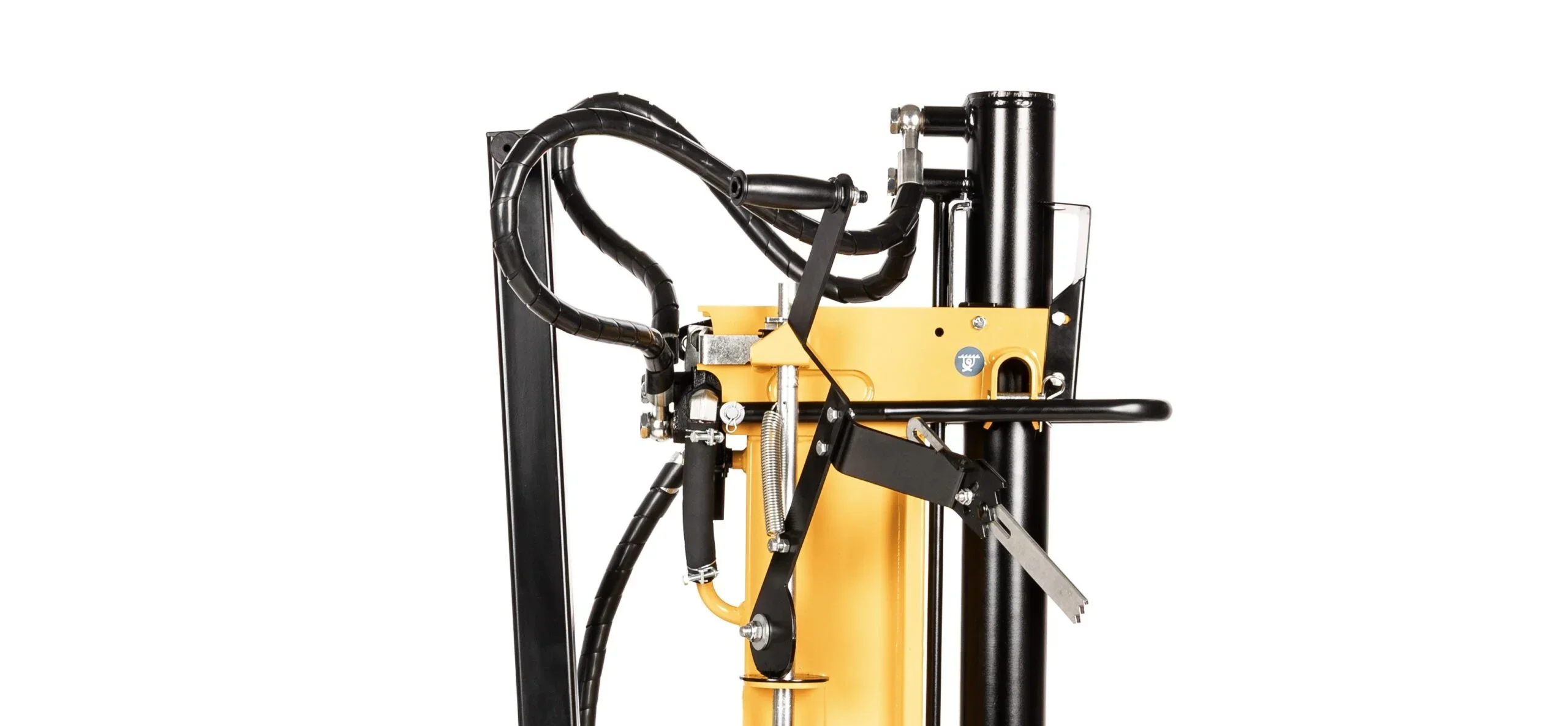

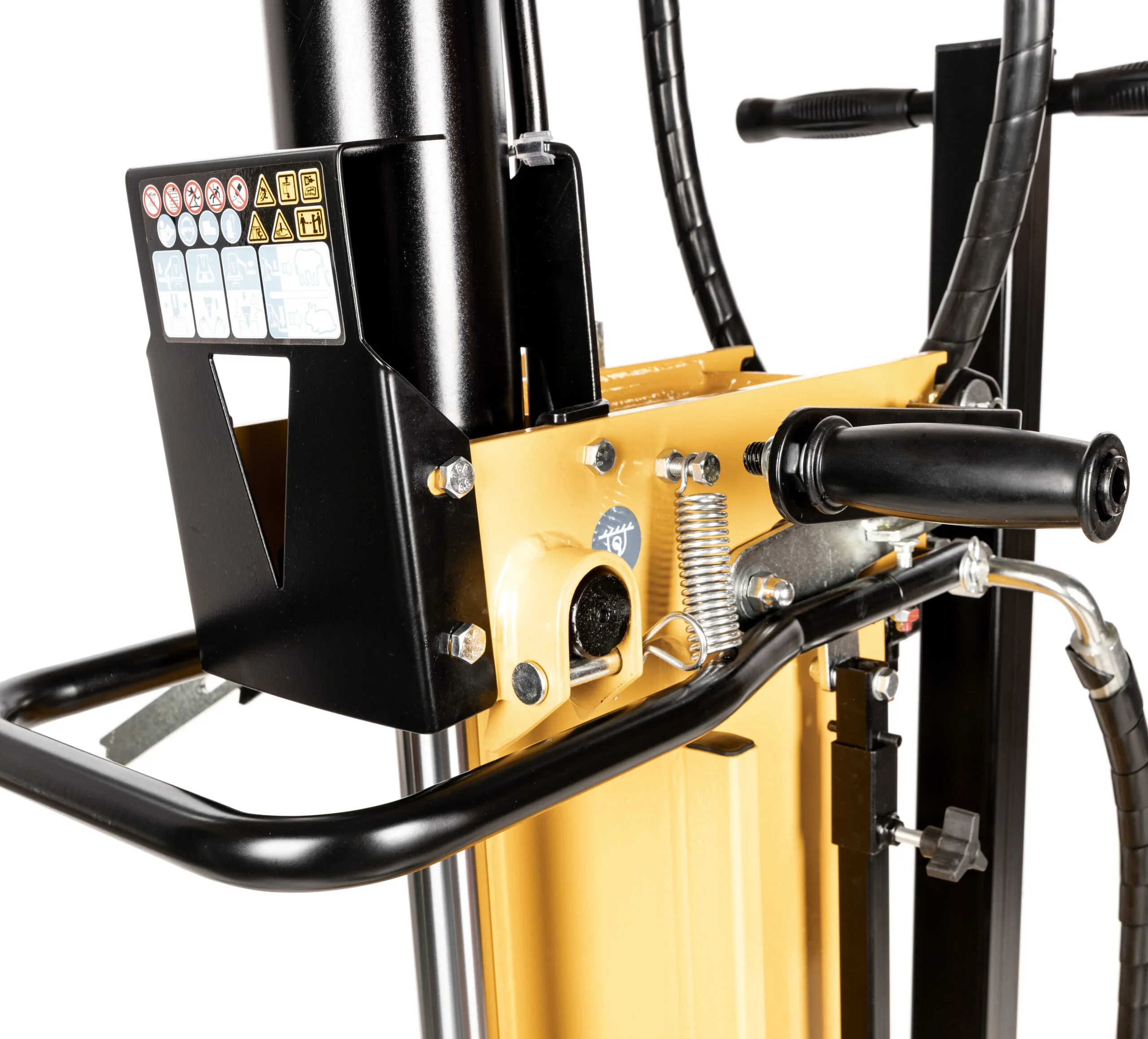

Łupanie i sterowanie
Jak wygląda podnoszenie kłody, jej stabilizacja oraz sterowanie ruchem klina
Od podniesienia drewna do ruchu klina
Kłodę układa się na podnośniku, a następnie ustawia pionowo w strefie roboczej. Przed uruchomieniem klina drewno musi być prawidłowo podparte i ustabilizowane.
Łuparka ma dwa zakresy posuwu klina. Częściowe wciśnięcie dźwigni zapewnia wolniejszy ruch z większą siłą; głębsze wciśnięcie pozwala przyspieszyć ruch przy mniejszej sile. Sposób obsługi obu dźwigni określa instrukcja.
Podnośnik kłody
Drewno można ułożyć na opuszczonym podnośniku, a następnie doprowadzić je do właściwego położenia przy maszynie.

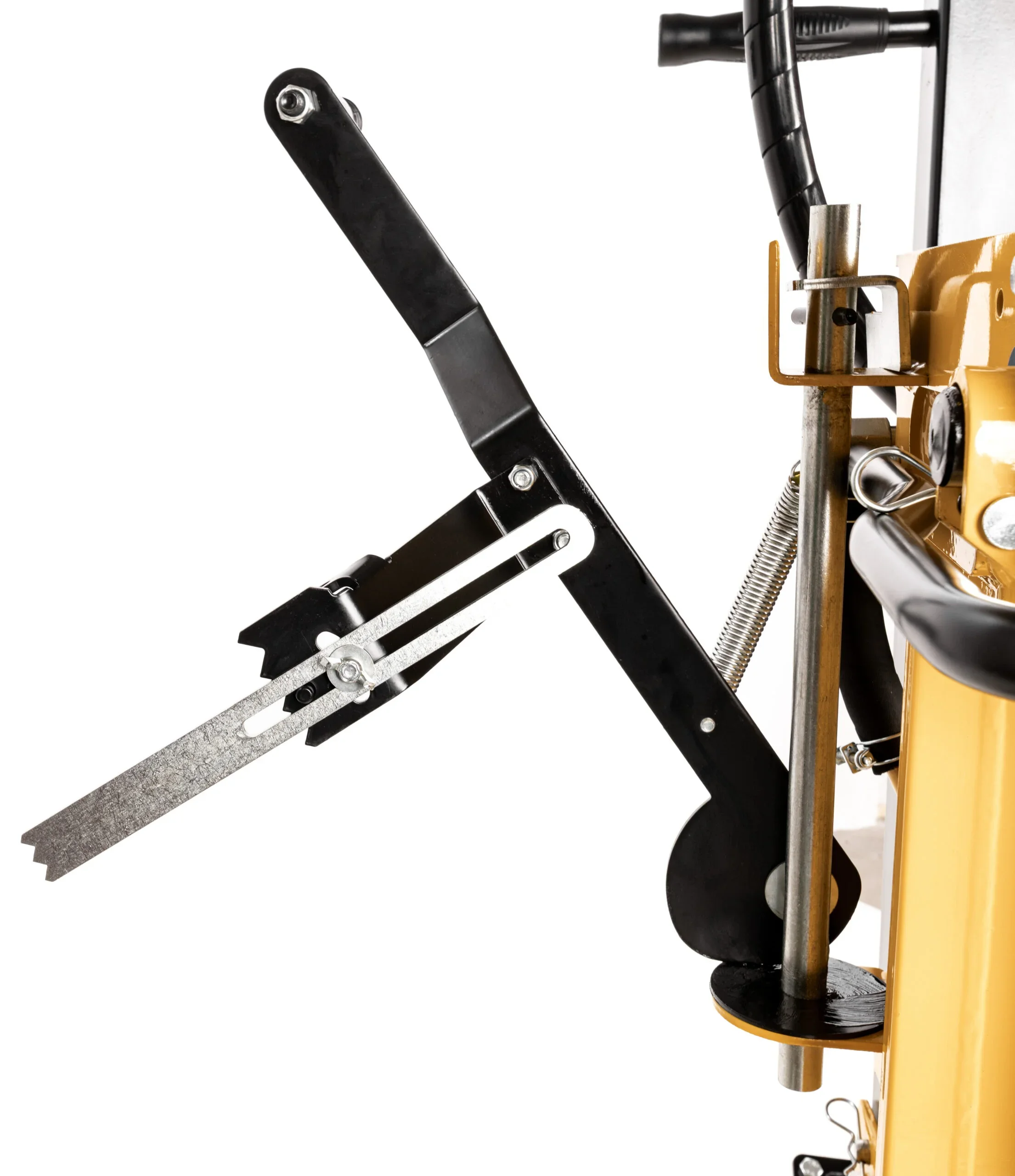

Stabilizacja przed naciskiem
Kłoda powinna stać pionowo i pewnie. Elementy podtrzymujące pomagają utrzymać ją w osi pracy klina.

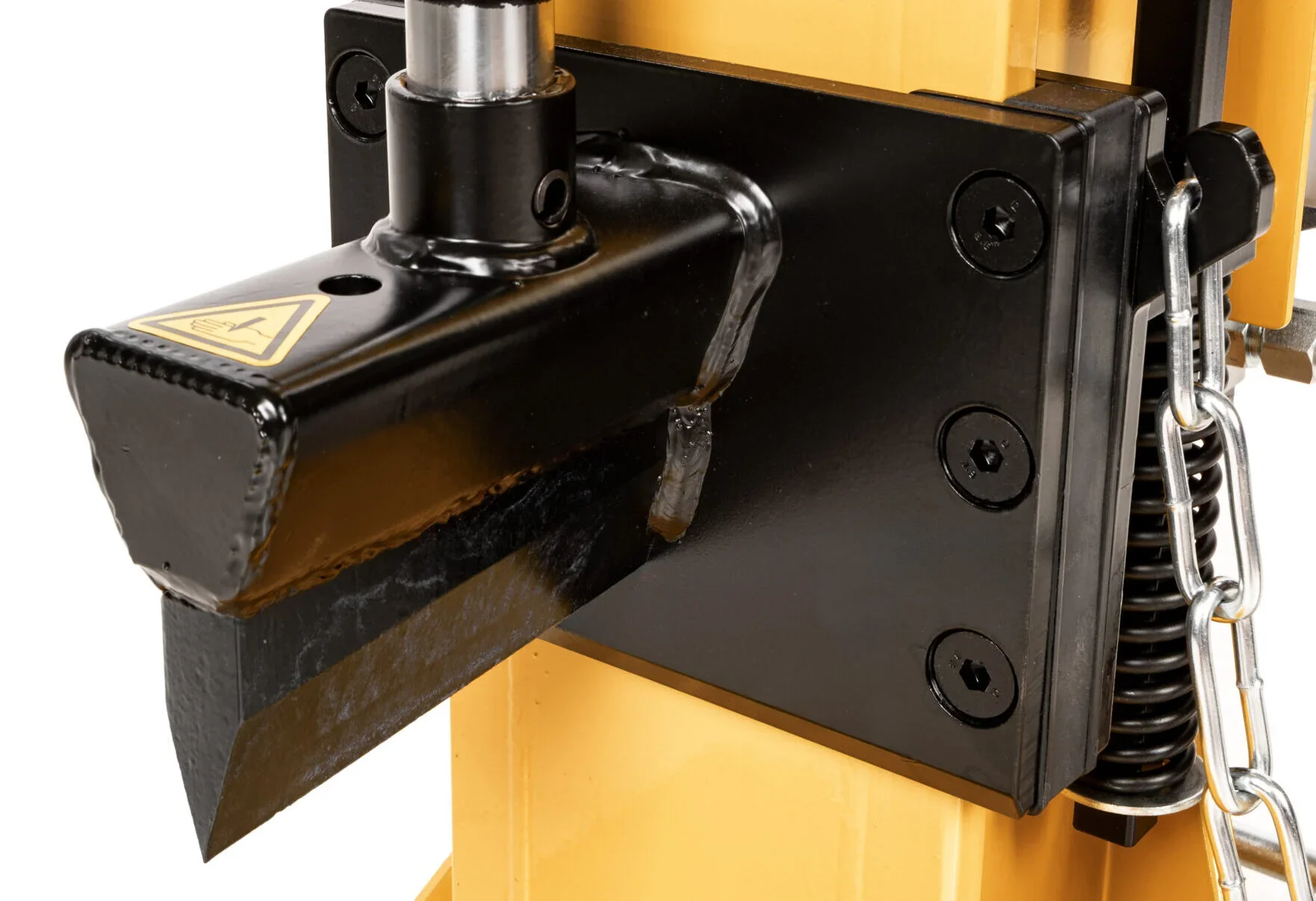

Dwa zakresy ruchu roboczego
Wolniejszy zakres daje większą siłę nacisku, szybszy pozwala sprawniej przesuwać klin przy mniejszym oporze.
Powrót klina
Przed ustawieniem kolejnej kłody klin trzeba przywrócić do odpowiedniej pozycji zgodnie z instrukcją.
Zawartość zestawu
Co dokładnie otrzymujesz z łuparką Cedrus LS09V
Co obejmuje oferta LS09V?
01 Łuparka pionowa Cedrus LS09V
- silnik, układ hydrauliczny i standardowy klin
02 Podnośnik kłody
- pomaga podnieść cięższą kłodę do pozycji roboczej
03 Hak podtrzymujący
- do podtrzymywania kłody przy maszynie
04 Dwa koła transportowe
- 2 szt., do przestawiania urządzenia
05 Koło podporowe
- koło pomocnicze do transportu i przechowywania
06 Elementy montażowe
- śruby, nakrętki i zawleczki do montażu zestawu
Klin czterodzielny CEDRLS08 jest osobnym akcesorium do LS09V. Nie należy go utożsamiać z klinem poszerzanym CEDRLS13-09V, również oferowanym osobno. Standardowa konfiguracja korzysta z podstawowego klina.

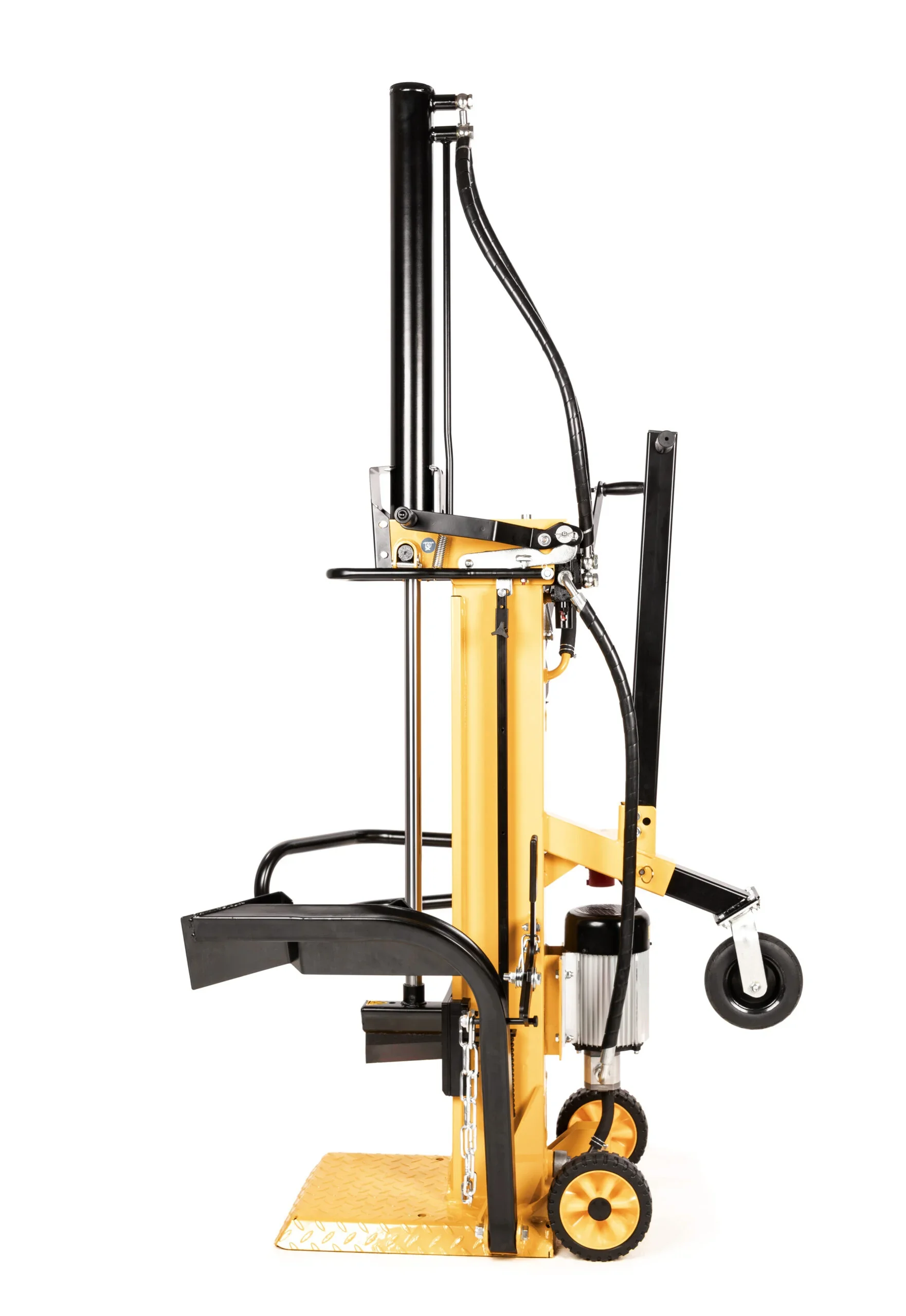

Transport, masa i ustawienie
Masa 187 kg, dwa koła transportowe, koło podporowe i przygotowanie stanowiska

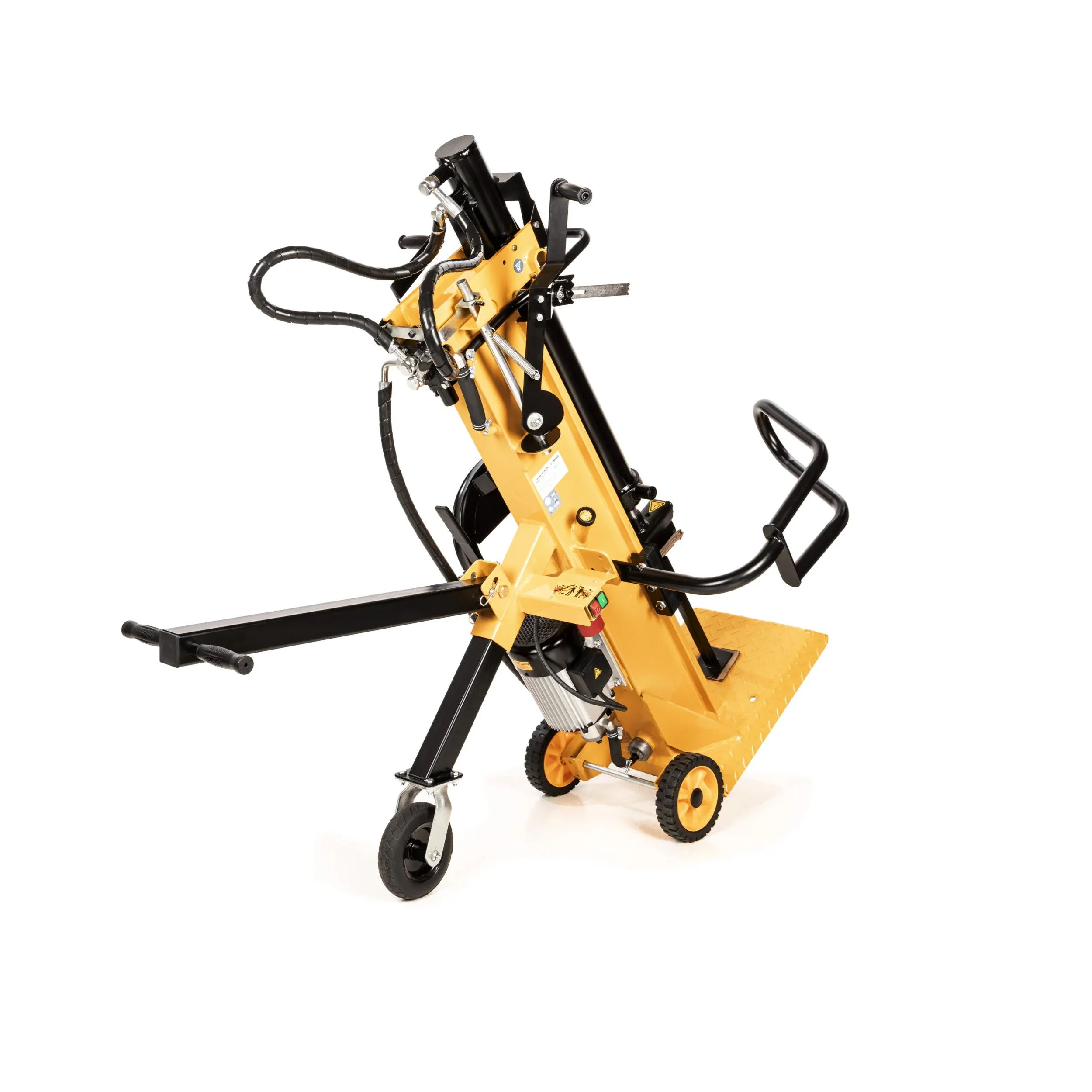

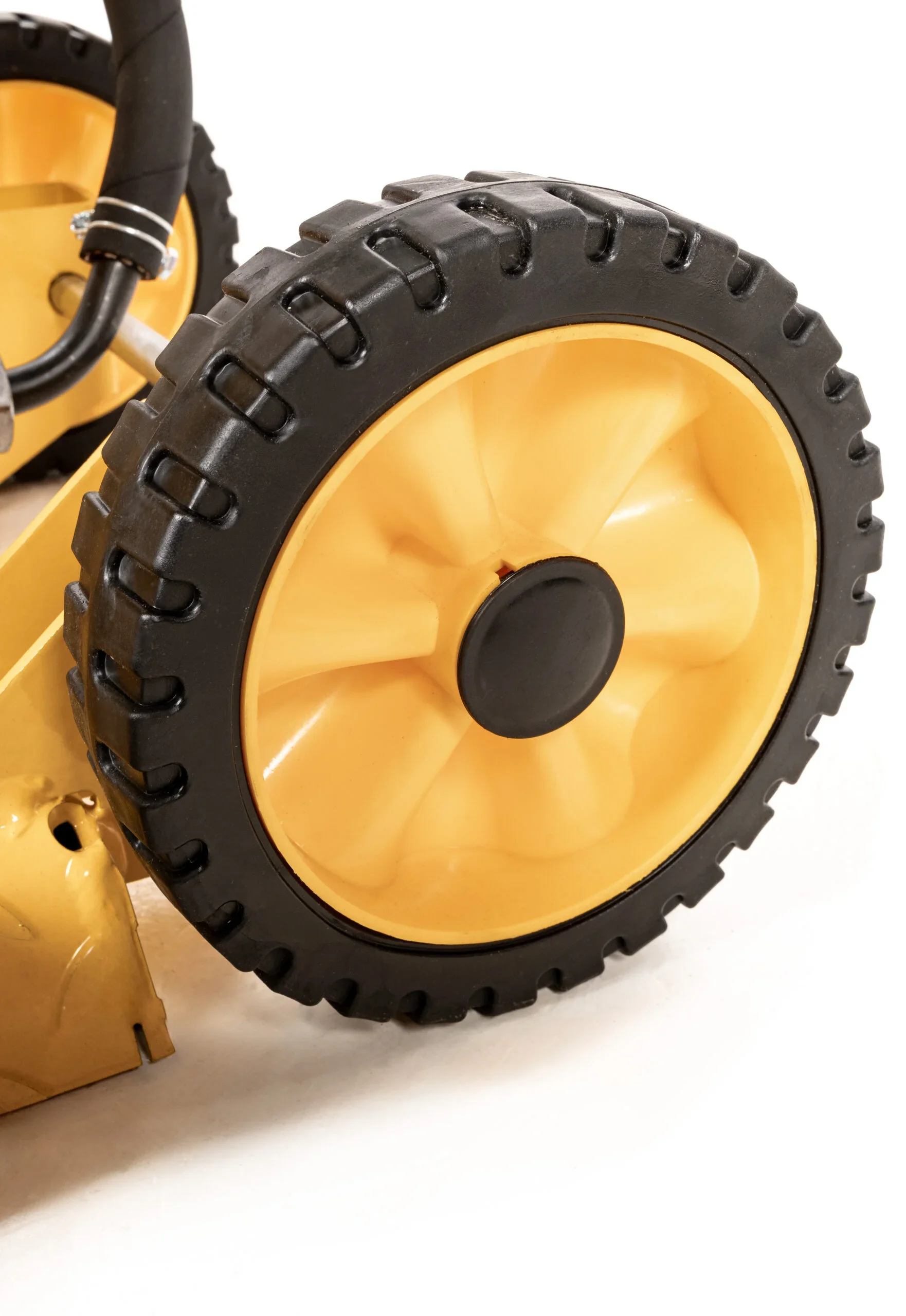

Masa 187 kg i koła do przestawiania łuparki
Według katalogu Cedrus 2026 masa LS09V wynosi 187 kg. Dwa koła transportowe i dodatkowe koło podporowe ułatwiają przestawianie urządzenia na krótkich odcinkach. Ze względu na masę maszyny należy wcześniej przygotować trasę transportu oraz suche, twarde i równe miejsce pracy.
Stabilne, równe podłoże
Łuparka powinna stać na suchej, twardej i równej powierzchni z odpowiednią ilością miejsca wokół strefy roboczej.
Przestawianie maszyny
Koła są przydatne przy przesuwaniu łuparki między miejscem przechowywania a przygotowanym stanowiskiem.

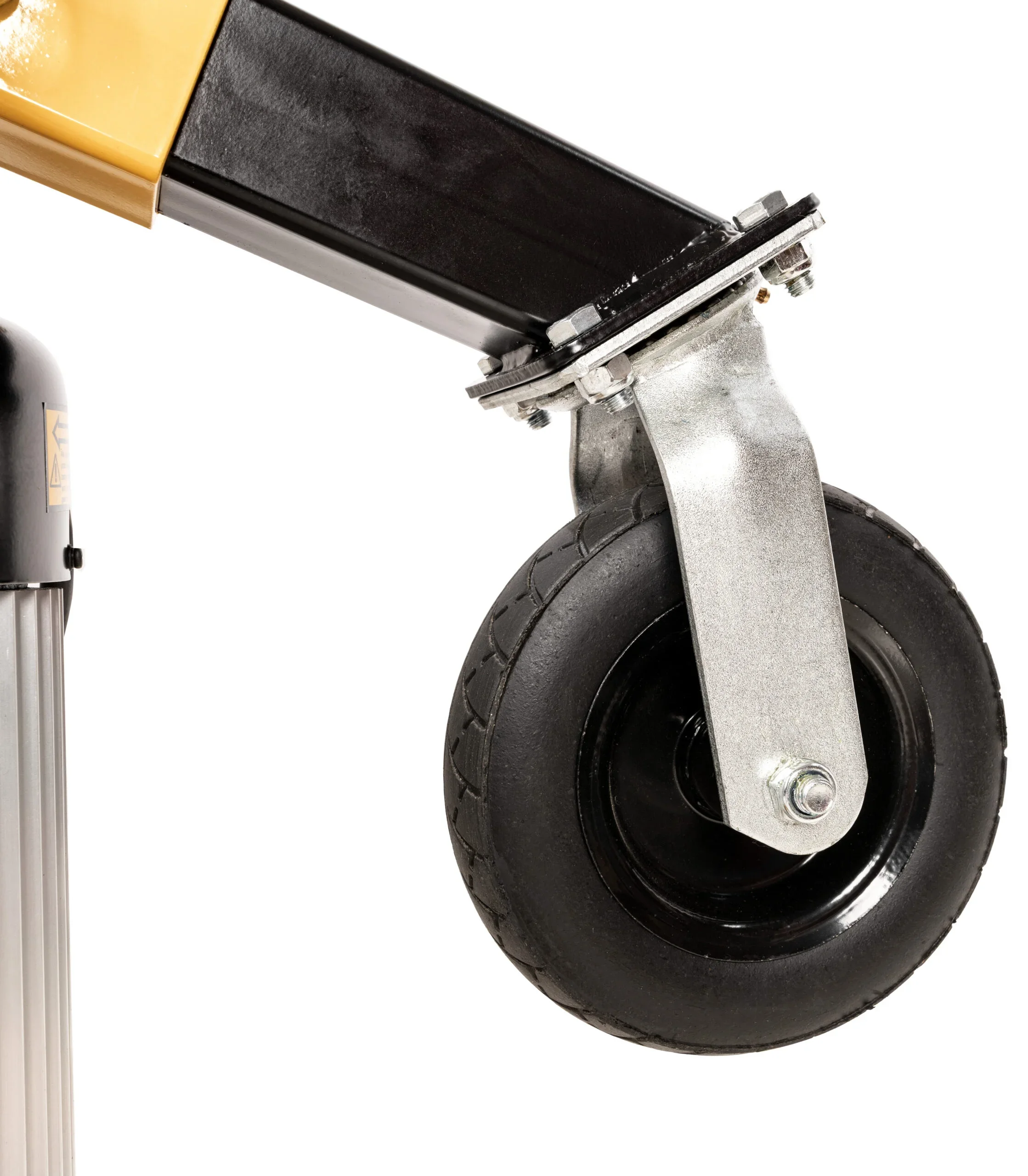

Dwie pozycje koła podporowego
Instrukcja przewiduje górne położenie do transportu oraz dolne do przechowywania. Pozycję koła należy dobrać zgodnie z przeznaczeniem.
Dane techniczne Cedrus LS09V
Parametry robocze, zasilanie, hydraulika, wymiary i dane handlowe
Łupanie i zakres drewna
- Typ urządzenia
- Łuparka hydrauliczna pionowa
- Maksymalna siła nacisku
- 14 T
- Długość kłody
- 56–104 cm
- Średnica kłody
- 10–30 cm
- Sterowanie
- Oburęczne, dźwigniowe
- Klin standardowy
- Rozłupywanie na 2 części
- Klin czterodzielny
- Opcjonalny – CEDRLS08
- Klin poszerzany
- Opcjonalny – CEDRLS13-09V
Silnik i wymagania elektryczne
- Rodzaj silnika
- Elektryczny, trójfazowy
- Moc znamionowa
- 3500 W
- Napięcie i częstotliwość
- 400 V / 50 Hz
- Prąd silnika wg instrukcji
- 7,1 A
- Przyłącze wg instrukcji
- 3P + N + PE, 5 żył
- Zabezpieczenie obwodu wg instrukcji
- maks. 16 A
- Wyłącznik różnicowoprądowy
- 30 mA (0,03 A)
- Przewód wg instrukcji
- H07RN, zgodny z EN 60245

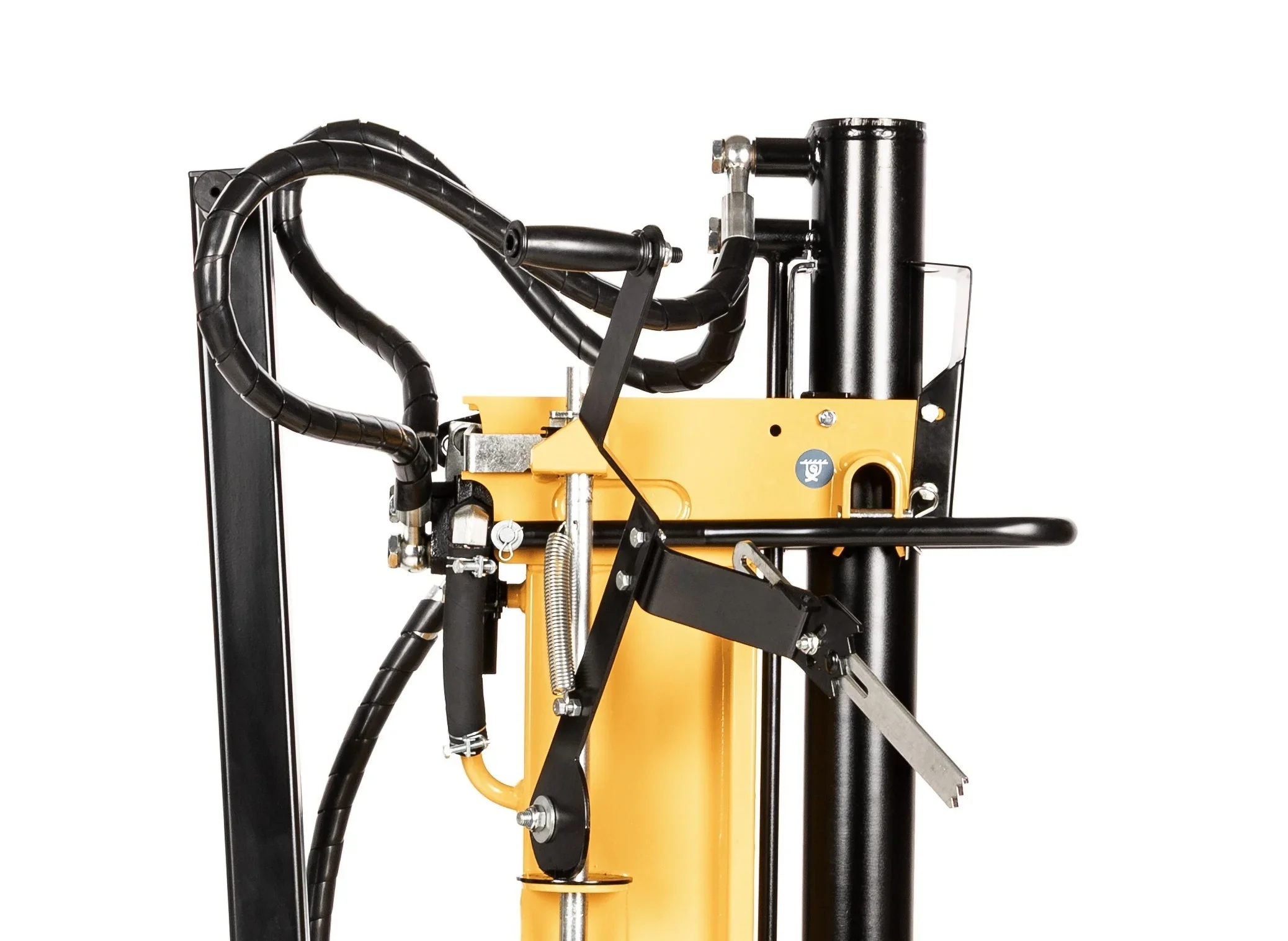

Układ hydrauliczny
- Ciśnienie hydrauliczne – aktualna strona Cedrus
- 24 MPa
- Pojemność zbiornika – aktualna strona Cedrus
- 7 l
- Skok siłownika wg instrukcji
- 85 cm
- Regulacja ruchu roboczego
- Dwa zakresy siły i prędkości
- Wolny posuw – aktualna strona Cedrus
- 4,2 cm/s
- Szybki posuw – aktualna strona Cedrus
- 23,2 cm/s
- Olej hydrauliczny wg instrukcji
- Shell Tellus 22 lub odpowiednik klasy 22
- Kontrola oleju
- Bagnet; wymiana według instrukcji
Wymiary, masa i użytkowanie
- Wymiary (dł. × szer. × wys.) – aktualna specyfikacja
- 144 × 133 × 228 cm
- Masa – katalog Cedrus 2026
- 187 kg
- Koła transportowe
- 2 szt.
- Koło podporowe
- W zestawie
- Podnośnik kłody
- W zestawie
- Hak podtrzymujący
- W zestawie
- Poziom hałasu wg instrukcji
- ≤ 80 dB(A)
- Wibracje wg instrukcji
- 2,5 m/s²
- Temperatura pracy wg instrukcji
- +5 do +40°C
Uwaga o źródłach: aktualna witryna i katalog Cedrus podają część parametrów inaczej niż wspólna instrukcja LS08V / LS09V (w instrukcji: 24,6 MPa, 7,5 l, 21,8 cm/s oraz 135 cm szerokości). W tabeli przedstawiono wartości bieżącej specyfikacji handlowej; wymagania podłączenia oraz zasady obsługi oparto na instrukcji. Przed serwisem sprawdź tabliczkę znamionową egzemplarza.
FAQ – Cedrus LS09V
Co warto wiedzieć o LS09V?
Krótkie odpowiedzi na pytania, które często pojawiają się przed zakupem.
Jak duże kłody można łupać modelem LS09V? +
Według producenta: długość 56–104 cm, średnica 10–30 cm. Przy trudnym, sękatym drewnie znaczenie ma też układ włókien.
Jakiego zasilania wymaga Cedrus LS09V? +
LS09V wymaga zasilania trójfazowego 400 V / 50 Hz. Silnik ma moc 3500 W. Według instrukcji wymagane jest przyłącze pięciożyłowe (3P + N + PE), zabezpieczenie nadprądowe do 16 A oraz RCD 30 mA.
Czy podnośnik kłody znajduje się w zestawie? +
Tak. W zestawie są podnośnik kłody i hak podtrzymujący.
Czy klin rozłupujący na cztery części jest w zestawie? +
Nie. Łuparka ma standardowy klin do rozłupywania na dwie części. Klin czterodzielny jest sprzedawany osobno.
Jak przestawia się łuparkę ważącą 187 kg? +
LS09V ma dwa główne koła transportowe oraz dodatkowe koło podporowe. Instrukcja przewiduje osobne położenie koła podporowego do transportu i do przechowywania. Przy tej masie podłoże i droga przestawiania powinny być wcześniej przygotowane.
Na czym polega regulacja prędkości ruchu klina? +
Częściowe wciśnięcie dźwigni daje wolniejszy posuw z większą siłą. Głębsze wciśnięcie zwiększa prędkość ruchu klina przy mniejszej sile.
